Работа лавинного фотодиода в конкретном применении часто зависит от предварительного усилителя, поэтому обычно предусилитель выбирается или изготавливается с особым вниманием, чтобы достичь наилучшего соотношения сигнал-шум. Предлагаемые лавинные фотодиоды Н-серии представляют собой фотодиоды с интегрированным предусилителем в компактном герметичном корпусе.
Все типы предусилителей перечисленные ниже доступны с лавинными фотодиодами на основе кремния (серия SAE, SAR, SAT) или InGaAs (серия IAG), поэтому пригодны для спектрального диапазона длин волн 400-1000 нм и 1000-1650 нм, соответственно.
Серия H0
Серия H0 включает в себя лавинный фотодиод на основе кремния или InGaAs с оптимизированным малошумящим предусилителем для использования в лазерных дальномерах, лидарах, медицинских и аналитических применениях. Размещенный в модифицированной 5-контактный корпус TO-46 предусилитель серии H0 позволяет получить полосу пропускания до 1 ГГц. Более высокая полоса пропускания может быть достигнута путем дальнейшего снижения значения резистора обратной связи.
Вместе с предусилителями серии H0 могут использоваться кремниевые лавинные фотодиоды SAR500, SAR1500 и SAT800, работающие в спектральном диапазоне от 400 нм до 1100 нм. Для работы с длинами волн от 900 нм до 1700 нм применяются лавинные фотодиоды InGaAs серии IAG080 и IAG200.
Особенности:
- полоса пропускания до 1 ГГц;
- высокая чувствительность;
- очень низкий шум;
- спектральный диапазон 400-1100 нм (Si ЛФД), 900-1700 нм (InGaAs ЛФД);
- герметичный корпус ТО-46;
- рабочее напряжение +/- 5 В.

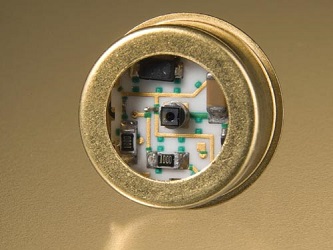

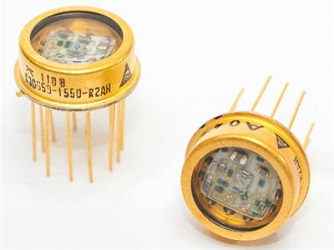

Серия H1 включает в себя лавинный фотодиод на основе кремния или InGaAs с оптимизированным малошумящим предусилителем для использования в лазерных дальномерах, лидарах, медицинских и аналитических применениях. Размещенный в модифицированной 12-контактный корпус TO-8 предусилитель серии H1 позволяет получить полосу пропускания до 25 МГц и имеет встроенный датчик температуры.
Вместе с предусилителями серии H1 могут использоваться кремниевые лавинные фотодиоды SAR500, SAR1500, SAR3000 и SAT800, работающие в спектральном диапазоне от 400 нм до 1100 нм. Для работы с длинами волн от 900 нм до 1700 нм применяются лавинные фотодиоды InGaAs серии IAG.
Особенности:
- полоса пропускания до 25 МГц;
- высокая чувствительность;
- очень низкий шум;
- спектральный диапазон 400-1100 нм (Si ЛФД), 900-1700 нм (InGaAs ЛФД);
- герметичный корпус ТО-8;
- рабочее напряжение +/- 5 В.
Серия H2, H3, H4, H5
Серия H2, H3, H4, H5 включает в себя лавинный фотодиод на основе кремния или InGaAs с оптимизированным малошумящим предусилителем для использования в лазерных дальномерах, лидарах, медицинских и аналитических применениях. Размещенный в модифицированной 5-контактный корпус TO-46 или 6-контактный корпус ТО-5 предусилитель серии H2, H3, H4, H5 позволяет получить полосу пропускания до 700 МГц и дифференциальный выход.
Вместе с предусилителями серии H2, H3, H4, H5 могут использоваться кремниевые лавинные фотодиоды SAR500, SAR1500 и SAT800, работающие в спектральном диапазоне от 400 нм до 1100 нм. Для работы с длинами волн от 900 нм до 1700 нм применяются лавинные фотодиоды InGaAs серии IAG.
Особенности:
- полоса пропускания от 10 кГц до 700 МГц;
- высокая чувствительность;
- очень низкий шум;
- спектральный диапазон 400-1100 нм (Si ЛФД), 900-1700 нм (InGaAs ЛФД);
- герметичный корпус ТО-46 или ТО-5.
