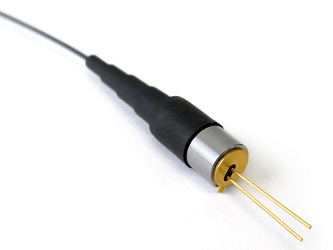

Компания Laser Components производит лавинные фотодиоды состыкованные с оптическим волокном. Благодаря специализированной установке полуавтоматической сборки процесс монтажа оптического волокна к активной области фотодиода можно регулировать с точностью в несколько микрометров, тем самым добиваясь получения коэффициента передачи оптической мощности почти 100%. Технология волоконного соединения является очень гибкой, поэтому возможна реализация почти любой комбинации фотодиодов и оптоволокна - любые оптические волокна с диаметром сердцевины < 600 мкм могут быть соединены с лавинными фотодиодами в корпусе ТО-46 производства компании Laser Components.
Преимущества волоконного соединения очевидны - в медицинской технике или аналитическом приборостроении часто требуется расположить фотоприемник на удалении от исследуемой области; при счете фотонов можно использовать непрозрачное оптоволокно для экранирования нежелательных сигналов; для передачи данных на большие расстояния также используется оптическое волокно.
Компания Laser Components предлагает волоконное соединение как для лавинных фотодиодов серии SAP, работающих в гейгеровском режиме, так и для малошумящих лавинных фотодиодов серии IAG на основе InGaAs. Герметично состыкованные с оптоволокном и обладающие высокой механической прочностью эти лавинные фотодиоды превышают характеристики требуемые стандартом GR-468 Telcordia.
Также возможно производство лавинных фотодиодов состыкованных с оптоволокном в соответствии со спецификацией заказчика.
Технические параметры лавинных фотодиодов для счета фотонов серии SAP:
|
Параметр |
SAP500Sx |
SAP500Tx |
Единица измерения | ||||
|
Мин. |
Тип. |
Макс. |
Мин. |
Тип. |
Макс. | ||
|
Спектральный диапазон |
от 400 до 1100 |
нм | |||||
|
Длина волны пиковой чувствительности |
700 |
нм | |||||
|
Активный диаметр |
500 |
мкм | |||||
|
Напряжение пробоя |
125 |
125 |
В | ||||
|
Температурный коэффициент, при М=250 |
0.35 |
0.35 |
В/0C | ||||
|
Коэффициент усиления |
250 |
250 | |||||
|
Чувствительность, при М=250, 830 нм |
110 |
110 |
А/Вт | ||||
|
Эффективность регистрации фотонов, при М=250, 830 нм |
65 |
65 |
% | ||||
|
Темновой ток, при М=250 |
1000 |
200 (Т6), 70 (Т8) |
пА | ||||
|
Токовый шум, при М=250 |
90 |
40 (Т6), 20 (Т8) |
фВт/Гц1/2 | ||||
|
Емкость, при М=250 |
3.3 |
3.3 |
пФ | ||||
|
Время нарастания импульса, при М=250, 830 нм |
0.5 |
0.75 |
0.5 |
нс | |||
|
Время спада импульса, при М=250, 830 нм |
0.5 |
0.75 |
0.5 |
нс | |||
|
Скорость темнового счета, при PDE 5%, 830 нм |
10000 |
15000 |
5000 (Т6), 2000 (Т8) |
имп/сек | |||
|
Перенапряжение, при PDE 5%, 830 нм |
2 |
2 |
В | ||||
|
После-пульсации, при PDE 5%, 830 нм |
2 |
15 |
2 |
% | |||
Технические параметры лавинных фотодиодов серии IAG на основе InGaAs:
|
Параметр |
IAG 080X |
IAG200X |
IAG350X |
Единица измерения | ||||||
|
Мин. |
Тип. |
Макс. |
Мин. |
Тип. |
Макс. |
Мин. |
Тип. |
Макс. | ||
|
Спектральный диапазон |
от 1000 до 1630 |
нм | ||||||||
|
Пиковая длина волны |
1550 |
нм | ||||||||
|
Активный диаметр |
78 |
80 |
82 |
200 |
205 |
210 |
350 |
352 |
355 |
Мкм |
|
Чувствительность, при М=1, 1550 нм |
0.85 |
0.90 |
1.00 |
0.85 |
0.90 |
0.95 |
0.90 |
0.94 |
1.05 |
А/Вт |
|
Темновой ток, при М=10 |
- |
1 |
15 |
- |
8 |
25 |
- |
190 |
250 |
нА |
|
Рабочее напряжение, при М=10 |
- |
55 |
70 |
43 |
55 |
75 |
30 |
45 |
60 |
В |
|
Напряжение пробоя |
40 |
65 |
80 |
50 |
63 |
83 |
35 |
55 |
70 |
В |
|
Емкость |
0.32 |
0.35 |
0.4 |
- |
1.5 |
2.0 |
- |
4.1 |
4.6 |
пФ |
|
Температурный коэффициент напряжения пробоя |
0.05 |
0.06 |
0.07 |
- |
0.075 |
- |
- |
0.075 |
- |
В/0C |
|
Полоса пропускания, при М=5 |
- |
- |
- |
0.5 |
1.5 |
2.0 |
- |
0.6 |
- |
ГГц |
|
Полоса пропускания, при М=10 |
2.0 |
2.5 |
3.0 |
1 |
1.5 |
1.5 |
- |
0.6 |
- |
ГГц |
|
Полоса пропускания, при М=20 |
1.5 |
2.2 |
2.5 |
0.5 |
1.0 |
1.5 |
- |
0.6 |
- |
ГГц |
|
Эквивалентная мощность шума, при М=10 |
- |
0.01 |
0.04 |
- |
0.032 |
0.10 |
- |
0.12 |
- |
пВт/Гц1/2 |
