Кремниевые лавинные фотодиоды для счета фотонов серии SAP изготовлены по технологии «сквозной структуры», благодаря которой удалось достигнуть превосходную эффективность регистрации фотонов, очень низкий шум и малый темновой ток для регистрации крайне слабых световых сигналов.
Лавинные фотодиоды серии SAP имеют размер активной области 500 мкм и могут работать в стандартном линейном режиме (обратное напряжение меньше напряжения пробоя) с коэффициентом усиления 250 или в гейгеровском режиме. При работе в режиме Гейгера обратное напряжение лавинного фотодиода больше напряжения пробоя, благодаря чему возможна регистрация одиночных фотонов. Благодаря высокой эффективности регистрации фотонов, нечувствительности к воздействию магнитных полей, механической прочности, долгому сроку службы, быстрым временным характеристикам и возможностью работать при криогенных температурах кремниевые лавинные фотодиоды для регистрации одиночных фотонов становятся привлекательной альтернативой для традиционных фотоэлектронных умножителей (ФЭУ).

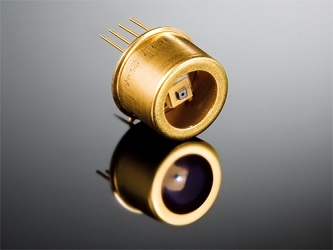

Лавинные фотодиоды серии SAP герметично упакованы в модифицированный корпус ТО-46, а также по требованию заказчика могут поставляться в корпусе ТО-37 с одностадийным или в корпусе ТО-8 с двухстадийным термоэлектрическим охлаждением. Это обстоятельство позволяет использовать лавинные фотодиоды серии SAP в различных применениях связанных с регистрацией очень слабых световых сигналов, таких как ЛИДАР, спектроскопия, флуоресценция и счет фотонов.
Особенности:
- размер активной области 500 мкм;
- линейный и гейгеровский режим работы;
- высокая эффективность регистрации фотонов 85% при 550 нм;
- очень низкий уровень шума;
- доступно термоэлектрическое охлаждение.
Технические параметры лавинных фотодиодов для счета фотонов серии SAP:
|
Параметр |
SAP500Sx |
SAP500Tx |
Единица измерения | ||||
|
Мин. |
Тип. |
Макс. |
Мин. |
Тип. |
Макс. | ||
|
Спектральный диапазон |
от 400 до 1100 |
нм | |||||
|
Длина волны пиковой чувствительности |
700 |
нм | |||||
|
Активный диаметр |
500 |
мкм | |||||
|
Напряжение пробоя |
|
125 |
|
|
125 |
|
В |
|
Температурный коэффициент, при М=250 |
|
0.35 |
|
|
0.35 |
|
В/0C |
|
Коэффициент усиления |
|
250 |
|
|
250 |
|
|
|
Чувствительность, при М=250, 830 нм |
|
110 |
|
|
110 |
|
А/Вт |
|
Эффективность регистрации фотонов, при М=250, 830 нм |
|
65 |
|
|
65 |
|
% |
|
Темновой ток, при М=250 |
|
1000 |
|
|
200 (Т6), 70 (Т8) |
|
пА |
|
Токовый шум, при М=250 |
|
90 |
|
|
40 (Т6), 20 (Т8) |
|
фВт/Гц1/2 |
|
Емкость, при М=250 |
|
3.3 |
|
|
3.3 |
|
пФ |
|
Время нарастания импульса, при М=250, 830 нм |
|
0.5 |
0.75 |
|
0.5 |
|
нс |
|
Время спада импульса, при М=250, 830 нм |
|
0.5 |
0.75 |
|
0.5 |
|
нс |
|
Скорость темнового счета, при PDE 5%, 830 нм |
|
10000 |
15000 |
|
5000 (Т6), 2000 (Т8) |
|
имп/сек |
|
Перенапряжение, при PDE 5%, 830 нм |
|
2 |
|
|
2 |
|
В |
|
После-пульсации, при PDE 5%, 830 нм |
|
2 |
15 |
|
2 |
|
% |
