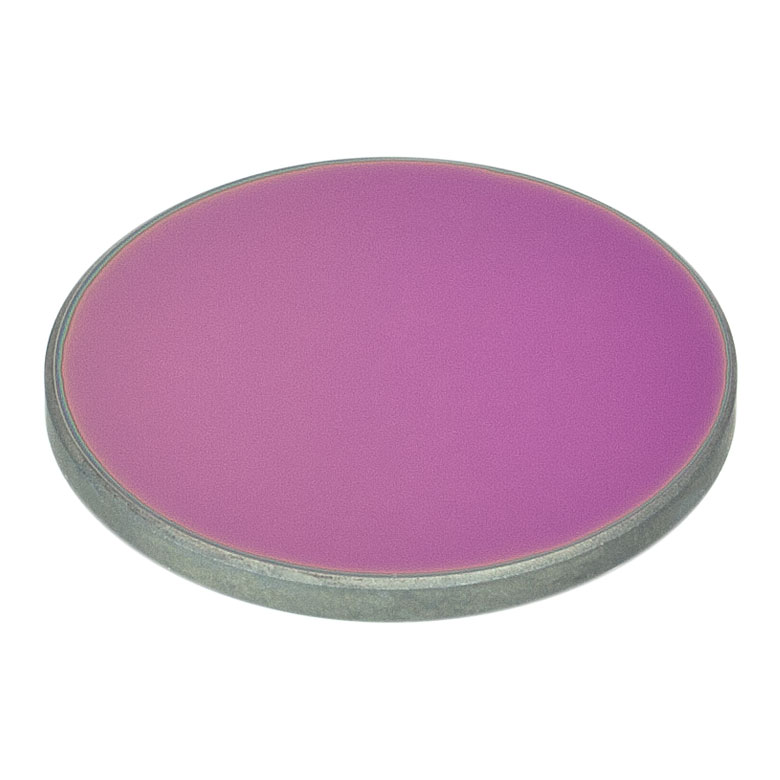

LA9702-F - Ge плоско-выпуклые линзы, Ø1", фокусное расстояние 750.0 мм, просветляющее покрытие: 8-12 мкм, Thorlabs

Описание

Оптический элемент LA9702-F (Thorlabs) — это плоско-выпуклая линза, предназначенная для точного формирования пучка, фокусировки или коллимации излучения в приборах и экспериментальных установках. Модель рассчитана на стабильную работу в диапазонах, характерных для Ge, и подходит для задач, где важны повторяемость, аккуратная механика монтажа и контролируемые потери на отражениях.

Плоско‑выпуклая геометрия оптимальна для фокусировки параллельного пучка и коллимации излучения: при правильной ориентации линза помогает снизить сферическую аберрацию и получить более «чистое» пятно. Германий (Ge) — классический материал для среднего ИК, особенно в области 7–12 мкм. Он позволяет строить компактные, «светосильные» тракты для тепловизоров, пирометров и ИК-спектрометров. При этом Ge имеет высокое собственное отражение, поэтому качественное просветляющее покрытие критично для снижения потерь и паразитных переотражений.

Покрытие рассчитано на работу в спектральном диапазоне 8-12 мкм. Оно снижает отражение и улучшает пропускание в среднем ИК, помогая получить более высокий сигнал на детекторе и уменьшить паразитные переотражения внутри оптического тракта. Линза поставляется без резьбовой оправы, что даёт свободу в выборе крепления: можно использовать прижимные кольца, кассеты, держатели или собственные механические узлы в составе прибора.

Практический смысл таких линз — получать предсказуемую геометрию пучка: заданное фокусное расстояние помогает рассчитать размер пятна на образце/детекторе, согласовать апертуру оптики с излучателем и уменьшить количество дополнительных элементов в тракте. При проектировании рекомендуется учитывать рабочий угол, допустимую апертуру, дистанции до диафрагм и чувствительность системы к паразитным отражениям, особенно в ИК и при работе с высокими мощностями.

Линза подходит как для лабораторных стендов, так и для интеграции в прибор: в первом случае важна скорость сборки и совместимость с типовой механикой Thorlabs, во втором — компактность и повторяемость параметров партии. Если вы подбираете замену или масштабируете проект, ориентируйтесь на материал, диапазон покрытия и геометрию — это три фактора, которые сильнее всего влияют на итоговую эффективность и качество изображения/пятна.

Характеристики

• Тип: плоско-выпуклая линза
• Артикул: LA9702-F
• Производитель: Thorlabs
• Диаметр: Ø1"
• Фокусное расстояние: 750.0 мм
• Материал: Ge
• Покрытие: 8-12 мкм
• Назначение: фокусировка, коллимация, формирование пучка
• Исполнение: без оправы

Отрасли применения

• Лазерные и фотонные системы (в зависимости от материала/диапазона)
• ИК/УФ/видимая спектроскопия и оптические измерения
• Тепловизионные и пирометрические системы (для ИК материалов)
• Газоанализ и оптика для детекторов среднего ИК
• Лабораторные стенды, учебные установки и прототипирование приборов
• Оптоэлектронные узлы и интеграция в OEM‑оборудование
