Поставщик
|
Thorlabs |
|
Артикул
|
LA4765-405 |
|
Материал
|
UVFS (кварцевое стекло ) |
|
Фокусное расстояние
|
50-200 мм |
|
Покрытие
|
4450 |
|
Тип линз
|
выпуклые |
|
Тип выпуклых линз
|
плоско выпуклые линзы |
Описание

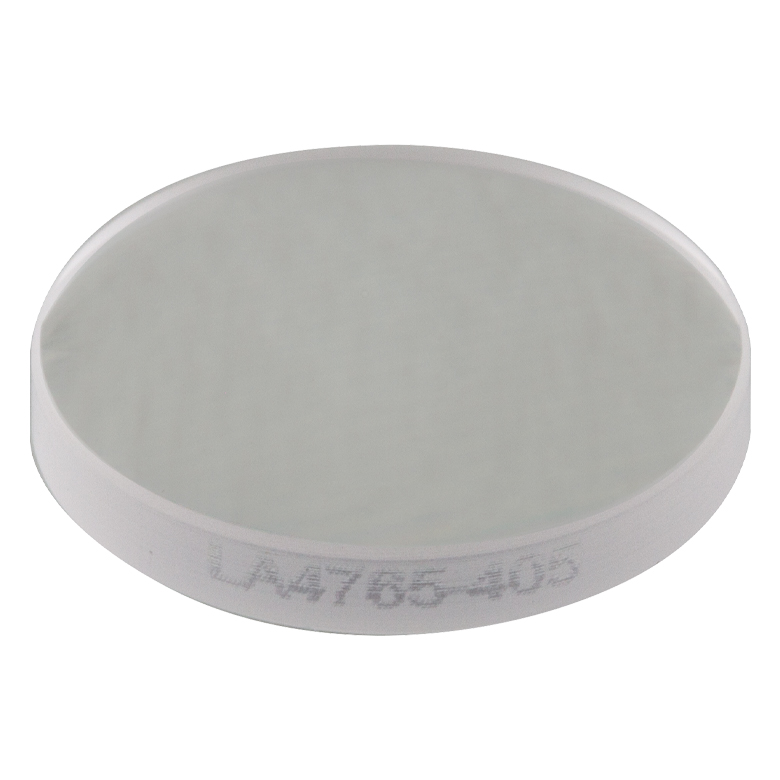

LA4765-405 — плоско-выпуклая (plano-convex, PCX) линза для фокусировки и коллимации излучения в оптических трактах. Геометрия PCX обычно выбирается, когда нужно получить один основной фокус и при этом сохранить простую механику установки: плоская сторона удобна для опоры и ориентации, а выпуклая задаёт требуемую оптическую силу.
Ключевые параметры — диаметр Ø1/2" и фокусное расстояние 50 мм. Они определяют апертуру, рабочее расстояние и чувствительность к юстировке. Короткие фокусы помогают получить компактную схему и малое пятно, а длинные фокусы удобнее, когда важна стабильность, большая глубина резкости и комфортная компоновка узла.
Материал: UVFS (плавленый кварц). UVFS (плавленый кварц) ценят за высокую прозрачность в УФ, низкое поглощение и хорошую термостабильность. Это снижает риск нагрева и дрейфа фокуса в чувствительных оптических схемах.
Покрытие: 405 нм. Покрытие под 405 нм снижает отражения именно на этой длине волны — полезно для лазерных линий и систем, чувствительных к обратным отражениям.
Версия без оправы подходит для пользовательских корпусов и минимальных габаритов. При монтаже важно избегать перекоса и механических напряжений: они могут внести клин и ухудшить фронт волны. Для снижения бликов полезно контролировать ориентацию (плоской стороной к коллимированному пучку) и применять диафрагмы/экраны.
Практика эксплуатации: держите поверхности чистыми (пыль и отпечатки резко повышают рассеяние), используйте продувку и безворсовые салфетки. В лазерных системах дополнительно контролируйте паразитные отражения: они могут возвращаться в источник и вызывать нестабильность или шум.
характеристики
- Тип: плоско-выпуклая линза (PCX)
- Материал: UVFS (плавленый кварц)
- Диаметр: Ø1/2"
- Фокусное расстояние: 50 мм
- Покрытие: 405 нм
- Исполнение: без оправы
- Назначение: фокусировка/коллимация, формирование пучка, ввод в апертуру детектора/волокна
отрасли применения
- фокусировка и коллимация излучения в лабораторных оптических трактах
- ввод света в апертуру детектора или в оптическое волокно (при корректном согласовании NA/диаметра пучка)
- формирование пучка (beam shaping) в прототипах и учебных установках
- работа с 405 нм диодными лазерами (биофотоника, флуоресценция, фотополимеризация)
- УФ-оптика и фотоника, где важна прозрачность кварца и термостабильность
Как выбрать аналог: сначала фиксируйте диаметр и фокусное расстояние (они задают механику и геометрию пучка), затем подбирайте покрытие под ваш спектр. В многокомпонентных трактах корректное покрытие часто даёт больший прирост контраста и стабильности, чем попытки компенсировать блики программной обработкой.
