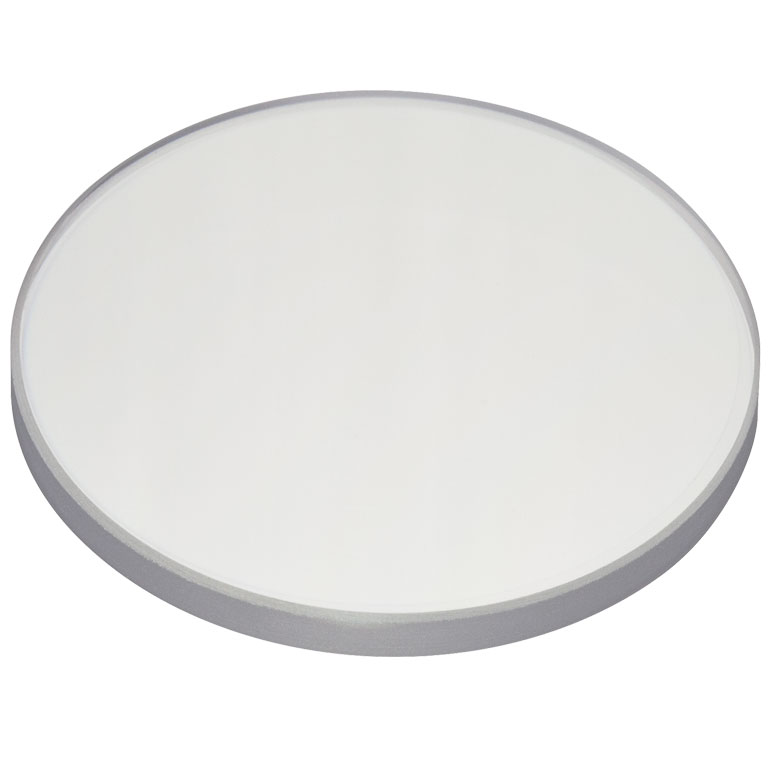

LA4184-A - Плоско-выпуклая линза из плавленого кварца для работы в УФ диапазоне, фокусное расстояние 500.0 мм, Ø1", просветляющее покрытие: 350-700 нм, Thorlabs

Описание

LA4184-A — плоско-выпуклая (plano-convex, PCX) линза Thorlabs для фокусировки, коллимации и формирования луча в оптических трактах. Геометрия PCX обычно даёт хороший баланс между простотой интеграции и качеством пятна: плоская поверхность упрощает установку и базирование, а выпуклая обеспечивает требуемую оптическую силу.

Эта модель выполнена из материала UVFS (плавленый кварц). UVFS (fused silica) ценят за высокую прозрачность в УФ и видимом диапазонах, низкое собственное поглощение, устойчивость к тепловым нагрузкам и хорошую совместимость с лазерными источниками. Для систем с УФ-излучением это критично: материал меньше «съедает» мощность и реже становится причиной нагрева, дрейфа фокуса и деградации оптики.

Геометрические параметры: диаметр Ø1" и фокусное расстояние 500.0 мм. Подбор фокусного расстояния определяет рабочую дистанцию и размер фокального пятна, а диаметр влияет на доступную апертуру и допустимую расходимость пучка без виньетирования. Для минимизации сферической аберрации в типовой конфигурации линзу ориентируют так, чтобы выпуклая сторона «смотрела» на коллимированный участок, а плоская — на сходящийся пучок (или наоборот, в зависимости от вашей схемы). В реальных установках ориентацию стоит проверять по фактическому качеству пятна и чувствительности к юстировке.

Оптическое покрытие: 350-700 нм. Просветляющее покрытие снижает отражения на границе воздух–стекло и уменьшает паразитные переотражения (фантомные сигналы, интерференционные «кольца», обратные засветки). В измерительных трактах это напрямую повышает контраст и повторяемость, а в лазерных системах помогает снизить обратное отражение в резонатор/диод и уменьшить потери на каждом элементе.

Линза поставляется без оправы и рассчитана на установку в прижимные кольца, пользовательские посадочные места или оптические держатели. Такой формат удобен, когда важно минимизировать габариты, массу или стоимость механики, либо когда линза интегрируется в нестандартный узел прибора.

Практический совет: если вы работаете с УФ, держите оптику максимально чистой (пыль и органика быстрее «пригорают»), избегайте касаний поверхности и используйте продувку/салфетки для оптики. В лазерных установках также полезно закладывать небольшой угол или диафрагмы, чтобы исключать обратные отражения в источник, если это критично для стабильности.

характеристики

• Тип: плоско-выпуклая линза (PCX)
• Материал: UVFS (плавленый кварц)
• Диаметр: Ø1"
• Фокусное расстояние: 500.0 мм
• Покрытие: 350-700 нм
• Исполнение: без оправы
• Назначение: фокусировка/коллимация, формирование пучка, согласование апертур, сбор света
• Рекомендации по применению: контролировать чистоту; избегать обратных отражений; соблюдать аккуратную очистку оптики

отрасли применения

• УФ- и видимая фотоника: коллимация и фокусировка излучения от светодиодов и лазеров
• Спектроскопия, флуориметрия, оптические измерения: формирование тракта, согласование с диафрагмами и детекторами
• Лазерная обработка и микрообработка: фокусировка на образец, формирование пятна, контроль мощности
• Микроскопия и биофотоника: подсветка, возбуждение/сбор флуоресценции (при корректном подборе покрытий)
• Машинное зрение и контроль качества: оптические узлы датчиков, подсветка и проекционные модули
• Приборостроение и промышленный R&D: прототипирование оптических головок и измерительных модулей

Подбор аналога: фиксируйте диаметр и фокусное расстояние (они задают механику и геометрию пучка), затем выбирайте покрытие под ваш спектральный диапазон (УФ/видимый/ИК или конкретная лазерная линия). Для серийной сборки чаще выгоднее версия в оправе (-ML), чтобы снизить разброс по соосности и ускорить монтаж.
