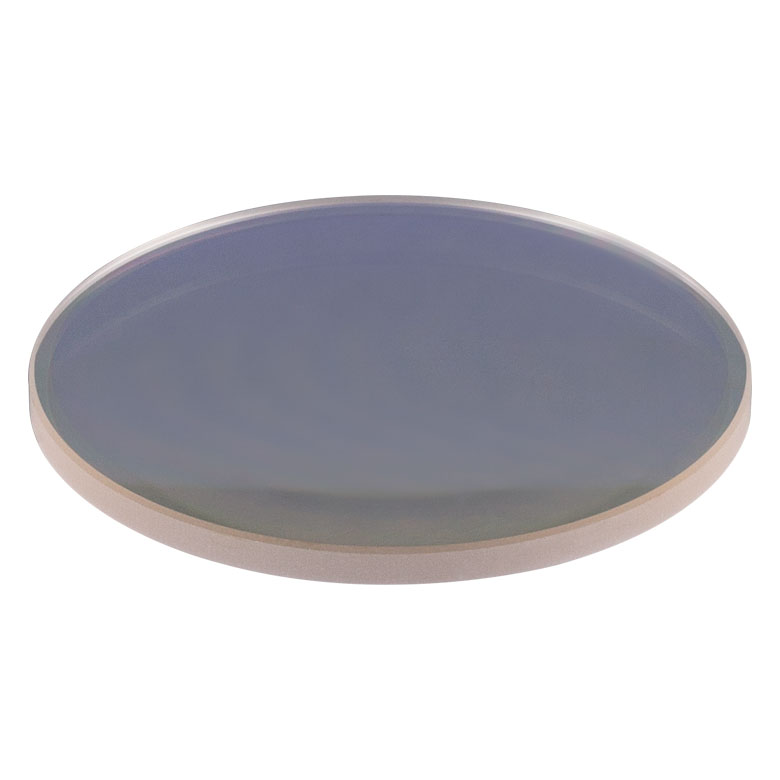

LA1725-B - Плоско-выпуклая линза, материал: N-BK7, диаметр Ø2", f = 400 мм, просветляющее покрытие: 650-1050 нм, Thorlabs

Описание

LA1725-B — плоско-выпуклая линза из оптического стекла N-BK7, предназначенная для фокусировки, коллимации и формирования лазерных и светодиодных пучков. Плоско‑выпуклая (PCX) геометрия хорошо подходит для типовых схем: от простого сведения луча на детектор до сборки компактных телескопов и подсветки в измерительных системах.

Линза диаметром Ø2" с фокусным расстоянием 400 мм даёт предсказуемую геометрию пучка и удобна для быстрой юстировки. Короткие фокусные расстояния чаще выбирают для плотной фокусировки и ввода в апертуру/волокно, а длинные — для «мягкого» сведения, расширителей и промежуточной коллимации, где важнее стабильность и удобство компоновки.

Материал N‑BK7 — один из самых распространённых оптических стекол: он обеспечивает хорошую однородность, механическую стабильность и пригоден для широкого набора задач в видимом и ближнем ИК диапазоне. Именно поэтому такие линзы часто используют как базовый элемент в лабораторных установках и промышленной оптике, где требуется повторяемость и доступность замен.

Просветляющее покрытие: 650-1050 нм снижает отражения на границе «воздух‑стекло», увеличивает пропускание и помогает сохранить контраст изображения/сигнала. Это особенно заметно в схемах с несколькими элементами: меньше обратных отражений — меньше «зайчиков», интерференционных артефактов и паразитного фона на матрице или фотодетекторе.

Версия без оправы предназначена для установки в держатели, кольца или самодельные посадочные места. Для минимизации аберраций обычно ориентируют плоскую сторону к коллимированному участку тракта, а выпуклую — к сходящемуся/расходящемуся пучку. Такая ориентация часто даёт более «чистое» пятно в фокусе и лучшее качество изображения.

характеристики

• Тип: плоско‑выпуклая (PCX)
• Материал: N-BK7
• Диаметр: Ø2"
• Фокусное расстояние: 400 мм
• Покрытие: 650-1050 нм
• Функции: фокусировка/коллимация, формирование пучка, оптические узлы приборов
• Исполнение: без оправы
• Практика эксплуатации: использовать перчатки/пинцет для оптики; очищать продувкой и салфетками для линз, избегать касаний рабочей поверхности

отрасли применения

• Лазерные системы и оптические стенды: фокусировка на образец, коллимация, расширители и телескопы
• Спектроскопия и фотоника: формирование пучка, оптика измерительных трактов и монохроматоров
• Микроскопия, машинное зрение и контроль качества: подсветка, проекторы, измерительные головы
• Волоконная оптика: ввод/вывод в волокно, согласование апертур, лабораторные коллиматоры
• Научные и учебные лаборатории: прототипирование, демонстрационные установки, калибровочные оптические узлы
• Промышленный R&D: датчики, оптические системы измерения и автоматизации (в части оптики)

Подбор аналога: в первую очередь держите одинаковыми диаметр и фокусное расстояние, затем выбирайте покрытие под спектр источника (LED/лазер) и условия эксплуатации. Если в тракте несколько оптических поверхностей, корректно подобранное покрытие часто даёт больший прирост контраста и стабильности, чем «тонкая» настройка программной обработки сигнала.
