        Кристаллы YVO4

        Главная
        —
        Каталог продукции
        —
        Оптика
        —
        Оптические кристаллы
        —
        Двулучепреломляющие кристаллы
        —Кристаллы YVO4

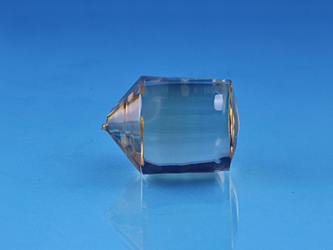

        Фото Кристаллы YVO4
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        • Описание
        • Оплата
        • Доставка
        • Гарантия

        Компания АЗИМУТ ФОТОНИКС поставляет кристаллы ванадата иттрия (YVO4) - одноосные оптически положительные кристаллы, выращенные методом Чохральского. Они обладают хорошей термостабильностью и отличными физическими и механическими свойствами. Кристаллы отлично подходят для создания оптических поляризационных элементов благодаря широкому диапазону прозрачности и двулучепреломляющим свойствам. Кристаллы YVO4 являются великолепной синтетической заменой кальциту (CaCO3) и рутилу (TiO2) во многих приложениях, включая оптоволоконные изоляторы, циркуляторы, и поляризационной оптике.

        Особенности:

        - Кристаллы YVO4 больших размеров: до φ35x50мм3 и φ20x20 мм3;

        - Строгий контроль качества;

        - Заказы больших объемов оптических клиньев и двулучепреломляющих кристаллов из YVO4 для оптовлоконных изоляторов, циркуляторов и т. д. размером от 1.25x1.25x0.5 мм3 до 3x3x15 мм3.

        Сравнение свойств YVO4 и других двулучепреломляющих кристаллов

        YVO4

        TiO2

        CaCO3

        LiNbO3

        Коэффициент теплового расширения (/℃)

        c-ось

        11.4×10-6

        9.2×10-6

        26.3×10-6

        16.7×10-6

        a-ось

        4.4×10-6

        7.1×10-6

        5.4×10-6

        7×10-6

        Коэффициент преломления

        no

        1.9447 @ 1550 нм

        2.454 @ 1530 нм

        1.6346 @ 1497 нм

        .2151 @ 1440 нм

        ne

        2.1486 @ 1550 нм

        2.710 @ 1530 нм

        1.4774 @ 1497 нм

        2.1413 @ 1440 нм

        Двулучепреломление (ne-no)

        0.2039 @ 1550 нм

        0.256 @ 1530 нм

        -0.1572 @ 1497 нм

        -0.0738 @ 1440 нм

        Твёрдость по шкале Мооса

        5

        6.5

        3

        5

        Поглощение влаги из атмосферы

        Нет

        Нет

        Слабое

        Нет

        Диапазон прозрачности

        0.4-5 мкм

        0.4-5 мкм

        0.35-2.3 мкм

        0.4-5 мкм

        Основные свойства кристаллов YVO4

        Параметр

        Значение

        Диапазон прозрачности

        Высокий коэффициент пропускания: 0.4 - 5 мкм

        Симметрия кристаллов

        Циркон Тетрагональная, пространственная группа:D4h

        Кристаллическая ячейка

        a=b=7.12 Å,c=6.29 Å

        Плотность

        4.22 г/см3

        Твёрдость по шкале Мооса

        5, стекловидный

        Способность к влагопоглощению

        Негигроскопичный

        Коэффициент теплового расширения

        αa = 4.43×10-6/K;αc = 11.37 ×10-6/K

        Коэффициент теплопроводности

        //C: 5.23 Вт/м/К; ⊥C: 5.10 Вт/м/К

        Класс кристалла

        Оптически положительный одноосный кристалл:

        no=na=nb, ne=nc

        Термооптический коэффициент

        dna/dT = 8.5×10-6/K;dnc/dT = 3.0×10-6/K

        Показатель преломления,
        Двулучепреломление
        (Δn = ne- no)
        и угол сноса @ 45° (ρ)

        no = 1.9929, ne = 2.2154, Δn = 0.2225, ρ= 6.04 при 630нм
        no = 1.9500, ne = 2.1554, Δn = 0.2054, ρ= 5.72 при 1300 нм
        no = 1.9447, ne = 2.1486, Δn = 0.2039, ρ= 5.69 при 1550 нм

        Уравнения Селлмейера (λ в мкм)

        no2 = 3.77834 + 0.069736/(λ2 - 0.04724) - 0.0108133λ2
        ne2 = 4.59905 + 0.110534/(λ2- 0.04813) - 0.0122676λ2

        Спецификация на двулучепреломляющие клинья из YVO4 кристаллов:

        Параметр

        Значение

        Апертура

        1.0×1.0 мм2 - 4 × 4 мм2

        Допуск на размеры

        +/-0.05 мм

        Допуск на угловой размер клина

        +/-0.1°

        Ориентация оптической оси

        +/-0.5°

        Плоскостность

        λ/4 @ 632.8 нм

        Качество поверхности

        20/10

        Просветляющее покрытие

        R<0.2% @ 1550 или 1310 нм

        Стандартные размеры

        1.25 мм × 1.25 мм × 0.5 мм, угол: 13° или 15°,

        φ=22.5°

        Спецификация двулучепреломляющих кристаллов YVO4:

        Параметр

        Значение

        Допуск на размеры

        W (±0.05 мм)× H (±0.05 мм) × L (±0.1 мм)

        Ориентация оптической оси

        +/-0.5°

        Параллелизм

        <15″

        Перпендикулярность

        <10′

        Плоскостность

        λ/4 @ 632.8 нм

        Качество поверхности

        20/10

        Просветляющее покрытие

        R<0.2% @ 1550 нм или 1310 нм± 40 нм

        Стандартные размеры

        2.6×2.6×10 мм3, θ=45°, Φ=0°

        Примечание: Для заказа доступны элементы других размеров с другими наборами свойств

        Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.

        Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.

        Все поставляемое нами оборудование обеспечивается официальной гарантией производителей с отправкой на ремонт и замену. Как правило, срок гарантии – 1 год.

        Нужна консультация?

        Наши специалисты ответят на любой интересующий вопрос
        Задать вопрос
        Каталог
        Каталог THORLABS
        Каталог Hamamatsu
        Каталог Edmund Optics
        Поставщики
        Компания
        Вакансии
        Проекты
        Контакты
        Полезное
        Статьи
        Новости
        Видео
        Выставки
        Условия сотрудничества
        Правила пользования сайтом
        Карта сайта
        Подписаться на рассылку
        8 (800) 551-20-97
        8 (800) 551-20-97
        +7 (812) 407-10-47Санкт-Петербург
        Заказать звонок
        info@azimp.ru
        119049, г. Москва, ул. Шаболовка, д. 10, корп.1 помещ. 7/1 (м. Шаболовская)
        2025 © АЗИМУТ ФОТОНИКС
