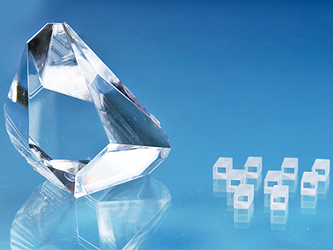

Кристаллы трибората лития (LiB3O5 или LBO) – это нелинейнооптические кристаллы, которые широко применяются для генерации второй гармоники излучения титан-сапфировых лазеров, Nd:YAG лазеров с модуляцией добротности, Nd:YLF лазеров с диодной накачкой., а также смешения частот и "вакуумного" УФ излучения (187.7 нм).
Особенности:
- Строгий контроль качества;
- Большой размер кристаллов: до 30x30x30 мм3, максимальная длина 60 мм;
- Широкий диапазон прозрачности: 160 - 2600 нм;
- Высокая оптическая однородность (δn≈10-6/см), без вкраплений;
- Высокая лучевая стойкость;
- Широкий угол фазового синхронизма и малый угол сноса;
- Некритичный фазовый синхронизм около 1300 нм;
- Просветляющее покрытие, крепления, полировка (опции);
- Некритичный фазовый синхронизм I и II типов в широком спектральном диапазоне.
Просветляющие покрытия:
- Двухполосное покрытие для ГВГ излучения с длиной волны 1064 нм:
♦ Низкий коэффициент отражения (R<0.2% при 1064 нм и R<0.5% при 532 нм );
♦ Очень низкий коэффициент отражения (R<0.05% при 1064 нм и R<0.1% при 532 нм ) –по запросу;
♦ Высокая лучевая стойкость (>500 МВт/см2 при 1064 нм и 532 нм);
♦ Долговечность.
- Широкополосное просветляющее покрытие для ГВГ перестраиваемых лазеров;
- Другие варианты покрытия по запросу.
Примечания:
- LBO кристаллы имеют низкую чувствительность к влаге. Рекомендуется использовать и хранить кристаллы в условиях низкой влажности.
- Полированные поверхности кристалла требуют соблюдения определенных мер предосторожности для предотвращения повреждений;
- Тонкие кристаллы поставляются со специальными бесплатными держателями;
- Возможно изготовление кристаллов в соответствии с информацией о характеристиках системы: параметры лазера (энергия в импульсе, ширина импульсов, частота следования, мощность непрерывных лазеров, диметр пучка, мода, расходимость, диапазон перестройки длины волны и т.д)
Характеристики LBO кристаллов:
- Допуск на размеры кристаллов: (W±0.1мм)x(H±0.1мм)x(L+0.5/-0.1мм) (L≥2.5мм)
(W±0.1мм)x(H±0.1мм)x(L+0.1/-0.1мм) (L<2.5мм);
- Без видимых центров рассеяния (исследование зеленым излучением мощностью 50 мВт);
- Плоскостность: < λ/8 при 633 нм;
- Искажение волнового фронта: < λ/8 при 633 нм;
- Качество поверхности: 10/ 5 Scratch/Dig (характерный размер царапины/скола) (MIL-PRF-13830B);
- Параллелизм: 20 угловых секунд;
- Перпендикулярность: ≤5 угловых минут;
- Допуск по углу: △θ≤0.25°, △φ≤0.25°;
- Лучевая стойкость [ГВт/см2]: >10 для 1064 нм, TEM00, 10 нс, 10 Гц (полировка)
>1 для1064 нм, TEM00, 10 нс, 10 Гц (просветляющее покрытие)
>0.5 для 532 нм, TEM00, 10 нс, 10 Гц (просветляющее покрытие);
- Гарантия производителя: 1 год.
Технические характеристики LBO кристаллов
|
Параметр |
Значения |
|
Кристаллическая структура |
орторомбическая, Пространственная группа Pna21, Точечная группа mm2 |
|
Параметры элементарной ячейки |
a=8.4473Å, b=7.3788Å, c=5.1395Å, Z=2 |
|
Температура плавления |
около 834℃ |
|
Твёрдость по шкале Мооса |
6 |
|
Плотность |
2.47 г/см3 |
|
Коэффициенты теплового расширения |
αx=10.8x10-5/K, αy=-8.8x10-5/K, αz=3.4x10-5/K |
|
Коэффициент теплопроводности |
3.5 Вт/м/К |
|
Диапазон прозрачности |
160 - 2600 нм |
|
Диапазон фазового синхронизма для ГВГ |
551-2600 нм (тип I) 790-2150 нм (тип II) |
|
Термооптические коэффициенты (/℃, λ в мкм) |
dnx/dT=-9.3X10-6
|
|
Коэффициенты поглощения |
<0.1%/см при 1064 нм <0.3%/см при 532 нм |
|
Угловая ширина синхронизма |
6.54 мрад·см (φ, тип I, 1064 ГВГ)
|
|
Температурная ширина синхронизма |
4.7 ℃·см (тип I, 1064 ГВГ)
|
|
Спектральная ширина синхронизма |
1.0 нм·см (тип I, 1064 ГВГ)
|
|
Угол сноса (°) |
0.60 (тип I 1064 ГВГ)
|
|
Нелинейно-оптические коэффициенты |
deff(I)=d32cosΦ (тип I в XY плоскости)
|
|
Нелинейно-оптическая восприимчивость (ненулевые компоненты) |
d31=1.05± 0.09 пм/В
|
|
Уравнения Селлмейера (λ в мкм) |
nx2=2.454140+0.011249/(λ2-0.011350)-0.014591λ2-6.60×10-5λ4
|
Свойства некритичного фазового синхронизма (тип I) ГВГ 1064 нм
|
Параметр |
Значения |
|
Температура некритичного фазового синхронизма |
148 ℃ |
|
Угловая ширина синхронизма |
52 мрад·см |
|
Угол сноса |
0 |
|
Температурный диапазон |
4 ℃·см |
|
Эффективный коэффициент нелинейности (ГВГ) |
2.69 x d36(KDP) |
