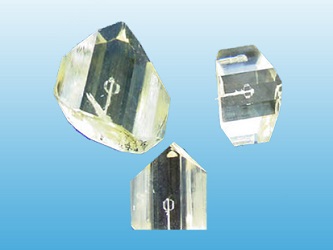

Кристалл титанил-фосфата рубидия (RbTiOPO4, RTP) изоморфен KTP кристаллу, который широко используется в нелинейной оптике и электрооптических приборах. Его преимущества: высокая лучевая стойкость (примерно в 1.8 раз больше, чем у KTP), высокое сопротивление, негигроскопичен, отсутствие наведенного пьезоэлектрического эффекта при работе с электрическими сигналами до 60 кГц. Диапазон прозрачности RTP кристалла: 350 – 4500 нм.
Основные технические характеристики RTP кристаллов
|
Параметр |
Значения |
|
Структура кристалла |
Ромбическая |
|
Параметры элементарной ячейки |
a = 12.96 Å，b =10.56 Å， c =6.49 Å |
|
Твёрдость по шкале Мооса |
около 5 |
|
Плотность (г/см3) |
3.6 |
|
Температура плавления |
около 1000℃ |
|
Коэффициенты теплового расширения (/K) |
αx=1.01x10-5, αy =1.37x10-5
|
|
Уравнения Селлмейера (λ в мкм) |
nx2=2.15559 + 0.93307[1-(0.20994/λ)2] - 0.01452λ2 ny2=2.38494 + 0.73603[1-(0.23891/λ)2] - 0.01583 λ2 nz2=2.27723 + 1.11030[1-(0.23454/λ)2] - 0.01995λ2 |
|
Термооптические коэффициенты (dλ/dT) |
-0.029 нм /℃ |
|
Электрооптические константы (срез по Y оси)
|
r33=38.5 пм/В
|
|
Электрическое сопротивление |
около 1011 – 1012 Ом·см |
|
Статическое полуволновое напряжение при 1064 нм |
4x4x20 мм: 1,600 В 6x6x20 мм: 2,400 В
|
|
Коэффициент экстинкции |
>20 дБ при 633 нм |
|
Направление выращивания |
Вдоль оси Y |
|
Максимальная длина (5x5мм2 апертура) |
25 мм |
|
Максимальное значения погрешности длины кристалла (мм) |
+0.5/-0.1 |
|
Максимальное значения погрешности ширины и высоты (мм) |
±0.1 |
|
Параллелизм |
＜30″ |
|
Перпендикулярность |
＜15′ |
|
Качество поверхности |
20/10 |
