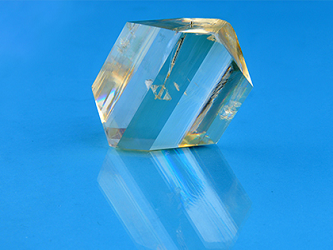

Кристаллы калий титанил фосфата (KTiOPO4 или KTP) широко используются в коммерческих приложениях, медицинских системах, дальномерах, лидарах, оптических системах связи и промышленных системах.
Особенности:
- Большие значения нелинейно-оптических коэффициентов;
- Маленький угол сноса;
- Широкий температурный и спектральный диапазоны;
- Высокие электрооптические коэффициенты;
- Низкие значения диэлектрических постоянных;
- Строгий контроль качества;
- Негигроскопичен, химически и механически стабилен;
- Просветляющее покрытие, крепления, полировка (опции);
- Большой размер: до 20x20x40 мм3, максимальная длина: 60 мм.
Свойства:
- Допуск на размеры кристаллов：(W±0.1 мм)x(H±0.1 мм)x(L+0.5/-0.1 мм) при (L≥2.5мм);
(W±0.1 мм)x(H±0.1 мм)x(L+0.1/-0.1 мм) при (L<2.5 мм);
- Отсутствие видимых центров рассеяния (исследование зеленым излучением мощностью 50 мВт);
- Плоскостность: < λ/8 при 633 нм;
- Искажение волнового фронта: < λ/8 при 633 нм;
- Допуск по углу: △θ≤0.25°, △ф≤0.25°;
- Сколы ≤0.1 мм;
- Параллелизм: 20 угловых секунд;
- Перпендикулярность: ≤5 угловых минут;
- Качество поверхности: 10/ 5 Scratch/Dig (MIL-PRF-13830B) (характерный размер царапины/скола);
- Лучевая стойкость (ГВт/см2): >0.5 при 1064 нм, TEM00, 10 нс, 10 Гц (просветляющее покрытие)
>0.3 при 532 нм, TEM00, 10 нс, 10 Гц (просветляющее покрытие).
Технические характеристики KTP кристаллов
|
Параметр |
Значения | |
|
Кристаллическая структура |
Ромбическая сингония, пространственная группа: Pna21, точечная группа: mm2 | |
|
Параметры решетки |
a=6.404Å, b=10.616Å, c=12.814A, Z=8 | |
|
Температура плавления |
около 1172°C | |
|
Твёрдость по шкале Мооса |
5 | |
|
Плотность |
3.01 г/см3 | |
|
Коэффициент теплопроводности |
13 Вт/м/К | |
|
Коэффициенты теплового расширения |
ax=11x10-6/℃, ay=9x10-6/℃, az=0.6x10-6/℃ | |
|
Диапазон прозрачности |
350 - 4500 нм | |
|
Диапазон фазового синхронизма (ГВГ) |
497 - 1800 нм (тип II) | |
|
Термооптические коэффициенты (/°C) |
dnx/dT=1.1X10-5
| |
|
Коэффициенты поглощения |
<0.1% /см при 1064 нм, <1% /см при 532 нм | |
|
ГВГ (тип II) излучения Nd:YAG лазера на 1064 нм |
Температурная ширина синхронизма: 24°C·см
| |
|
Нелинейно-оптические коэффициенты |
deff(II)≈(d24 - d15)sin2Φsin2θ - (d15sin2Φ + d24cos2Φ)sinθ | |
|
Нелинейно-оптическая восприимчивость (ненулевые компоненты) |
d31=6.5 пм/В d24=7.6 пм/В
| |
|
Электрооптические коэффициенты: r13 r23 r33 r51 r42 |
Низкая частота(пм/В) 9.5 15.7 36.3 7.3 9.3 |
Высокая частота(пм/В) 8.8 13.8 35.0 6.9 8.8 |
|
Диэлектрические постоянные |
εeff=13 | |
|
Уравнения Селлмейера (λ в мкм) |
nx2=3.0065+0.03901/(λ2-0.04251)-0.01327λ2
| |
Просветляющие покрытия
- Двухполосное просветляющее покрытие KTP кристалла для ГВГ излучения 1064 нм:
♦ Низкий коэффициент отражения: R<0.2% при 1064 нм, R<0.5% при >300 МВт/см2 на 1064 нм и 532 нм)
♦ Долговечность
- Широкополосное покрытие для ОПГ;
- Покрытие с большим коэффициентом отражения: R>99.8% при 1064 нм, T>90% при 532 нм;
- Другие покрытия по запросу.
Кристаллы для электрооптических модуляторов
|
Материал |
Фаза |
Амплитуда | ||||||
|
ε |
N |
R(пм/В) |
k(10-6/°C) |
N7r2/ε(пм/В)2 |
r(пм/В) |
k(10-6/°C) |
n7r2/ε(пм/В)2 | |
|
KTP LiNbO3 KD*P LiIO3 |
15.42 27.9 48.0 5.9 |
1.80 2.20 1.47 1.74 |
35.0 8.8 24.0 6.4 |
31 82 9 24 |
6130 7410 178 335 |
27.0 20.1 24.0 1.2 |
11.7 42 8 15 |
3650 3500 178 124 |
Материалы для электрооптических волноводов
|
Материал |
r (пм/В) |
N |
εeff(ε11ε33)1/2 |
n3r/εeff (пм/В) |
|
KTP LiNbO3 KNbO3 BNN BN GaAs BaTiO3 |
35 29 25 56 56-1340 1.2 28 |
1.86 2.20 2.17 2.22 2.22 3.6 2.36 |
13 37 30 86 119-3400 14 373 |
17.3 8.3 9.2 7.1 5.1-0.14 4.0 1.0 |
