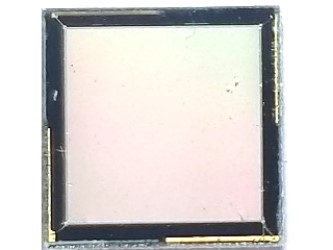

Для обычного SiPM гасящие резисторы обычно изготавливаются на поверхности и используются для соединения всех ячеек APD с металлическими линиями. Напротив, NDL SiPM использует собственный эпитаксиальный слой в качестве гасящих резисторов (EQR) и использует непрерывный слой кремния в качестве анода для соединения всех ячеек APD. В результате устройство имеет более компактную структуру и более простую технологию изготовления, позволяет увеличить плотность микроячеек (больший динамический диапазон) при сохранении высокой эффективности детектирования фотонов (PDE).
Особенности:- Малая ячейка и шаг; - Высокая плотность ячеек и коэффициент заполнения; - Большой динамический диапазон и высокий PDE; - Быстрое время нарастания и узкая ширина импульса; - Короткое время восстановления и высокое временное разрешение; - Небольшая терминальная емкость и экономичность. |
Применения:- Физика высоких энергий; - Измерение флуоресценции; - Ядерная медицинская визуализация (ПЭТ, ОФЭКТ, КТ); - Радиационное обнаружение и визуализация; - Оптический спектроскоп; - Обнаружение света низкого уровня. |
Технические характеристики:
|
Параметр |
Значение |
|
Эффективный шаг |
15 мкм |
|
Число элементов |
1 x 1 |
|
Активная площадь |
6.0 x 6.0 мм2 |
|
Число микроячеек |
160000 |
|
Тип. напряжение пробоя (VB) |
30 В |
|
Температурный коэффициент для VB |
28 мВ/°C |
|
Рекомендуемое рабочее напряжение VB |
VB + 8 В |
|
Пиковая PDE (при 420 нм) |
45% |
|
Усиление |
4.0 x 105 |
|
Темновая скорость счета |
250 кГц/мм2 |
|
Общая емкость |
5.6 пФ/мм2 |
