С 2004 года компания Laser Components занимается производством широкого ассортимента лавинных фотодиодов с активной областью от 230 мкм до 3 мм, среди которых есть как модели с превосходными параметрами, так и недорогие версии.В зависимости от типа и спецификации лавинные фотодиоды находят применение в дальнометрии, скоростных измерениях, лидар, системах безопасности, спектрометрии, флуоресценции.

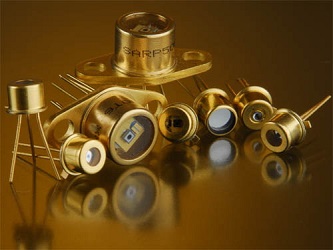

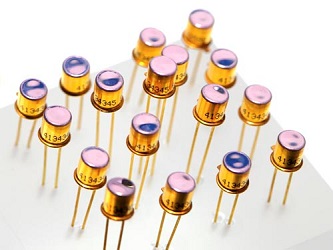

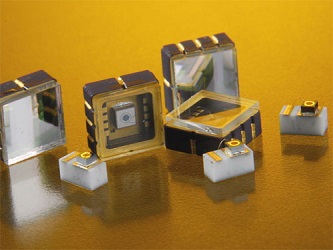

Лавинный эффект является самым эффективным способом, который не требует много света для возбуждения фотодиода. Кремниевые лавинные фотодиоды доступны в различных ТО-корпусах с некоторыми опциями, такими как линзы, интегрированные фильтры, термоэлектрическое охлаждение, SMD корпус или керамическая подложка.
Лавинные фотодиоды серии SAE (пиковая длина волны 880 нм)
Кремниевые лавинные фотодиоды серии SAE (SAE230NS и SAE500NS) представляют собой недорогие лавинные фотодиоды с эпитаксиальной структурой, обладающие высокой чувствительностью, большим коэффициентом усиления, широким динамическим диапазоном и очень быстрыми временами нарастания и спада импульса в спектральном диапазоне от 550 нм до 1050 нм. Для использования лазерных дальномерах чувствительность лавинных фотодиодов серии SAE оптимизирована для длины волны 900 нм.
Технические параметры лавинных фотодиодов серии SAE (пиковая длина волны 880 нм):
|
Параметр |
SAE230NX |
SAE500NX |
Единица измерения | ||||
|
Мин. |
Тип. |
Макс. |
Мин. |
Тип. |
Макс. | ||
|
Спектральный диапазон |
550 |
|
1050 |
550 |
|
1050 |
нм |
|
Пиковая длина волны |
|
880 |
|
|
880 |
|
нм |
|
Активная область |
|
230 |
|
|
500 |
|
мкм |
|
Напряжение пробоя |
150 |
230 |
300 |
150 |
230 |
300 |
В |
|
Чувствительность, при 905 нм |
45 |
50 |
|
45 |
50 |
|
А/Вт |
|
Температурный коэффициент напряжения пробоя |
|
0.6 |
1.5 |
|
0.6 |
1.5 |
В/0С |
|
Темновой ток |
|
0.5 |
3.0 |
|
1.0 |
5.0 |
нА |
|
Входная относительная плотность шума |
|
0.2 |
0.5 |
|
0.2 |
0.5 |
пА/Гц1/2 |
|
Емкость |
|
1.0 |
1.5 |
|
2.0 |
3.0 |
пФ |
|
Время нарастания импульса, М=100 |
|
500 |
|
|
500 |
|
пс |
Лавинные фотодиоды серии SAE (пиковая длина волны 650 нм)
Кремниевые лавинные фотодиоды серии SAE (SAE230VS и SAE500VS) представляют собой недорогие лавинные фотодиоды с эпитаксиальной структурой, обладающие высокой чувствительностью, большим коэффициентом усиления, широким динамическим диапазоном и очень быстрыми временами нарастания и спада импульса в спектральном диапазоне от 400 нм до 1000 нм. Для использования в лазерных дальномерах с инфракрасными лазерными диодами чувствительность лавинных фотодиодов серии SAE оптимизирована для длины волны 650 нм.
Технические параметры лавинных фотодиодов серии SAE (пиковая длина волны 650 нм):
|
Параметр |
SAE230VX |
SAE500VX |
Единица измерения | ||||
|
Мин. |
Тип. |
Макс. |
Мин. |
Тип. |
Макс. | ||
|
Спектральный диапазон |
400 |
|
1000 |
400 |
|
1000 |
нм |
|
Пиковая длина волны |
|
650 |
|
|
650 |
|
нм |
|
Активная область |
|
230 |
|
|
500 |
|
мкм |
|
Напряжение пробоя |
150 |
230 |
300 |
150 |
230 |
300 |
В |
|
Чувствительность, при 905 нм |
30 |
38 |
|
30 |
38 |
|
А/Вт |
|
Температурный коэффициент напряжения пробоя |
|
0.2 |
0.5 |
|
0.2 |
0.5 |
В/0С |
|
Темновой ток |
|
5 |
30 |
|
5 |
30 |
нА |
|
Входная относительная плотность шума |
|
0.6 |
1.0 |
|
0.6 |
1.0 |
пА/Гц1/2 |
|
Емкость |
|
4 |
6 |
|
4 |
6 |
пФ |
|
Время нарастания импульса, М=100 |
|
450 |
|
|
450 |
|
пс |
Лавинные фотодиоды серии SAR
Кремниевые лавинные фотодиоды серии SAR изготовлены по технологии «сквозной структуры» с высокой чувствительностью в спектральном диапазоне от 400 до 1100 нм, быстрым временем нарастания и спада импульса (около 450 пс) и очень низким темновым током.
Технические параметры лавинных фотодиодов серии SAR:
|
Параметр |
SAR1500X |
SAR3000X |
Единица измерения | ||||
|
Мин. |
Тип. |
Макс. |
Мин. |
Тип. |
Макс. | ||
|
Спектральный диапазон |
400 |
|
1000 |
400 |
|
1000 |
нм |
|
Пиковая длина волны |
|
905 |
|
|
905 |
|
нм |
|
Активная область |
|
1500 |
|
|
3000 |
|
мкм |
|
Напряжение пробоя |
150 |
270 |
400 |
150 |
270 |
400 |
В |
|
Чувствительность, при 905 нм |
50 |
55 |
|
50 |
55 |
|
А/Вт |
|
Температурный коэффициент напряжения пробоя |
|
1.0 |
3.2 |
|
1.0 |
3.2 |
В/0С |
|
Темновой ток |
|
1 |
5 |
|
3 |
10 |
нА |
|
Входная относительная плотность шума |
|
2.5 |
|
|
5.0 |
|
пА/Гц1/2 |
|
Емкость |
|
4 |
7 |
|
4 |
7 |
пФ |
|
Время нарастания импульса, М=100 |
|
500 |
|
|
500 |
|
пс |
Лавинные фотодиоды серии SARP
Кремниевые лавинные фотодиоды серии SARP представляют собой оптимизированную версию фотодиодов серии SAR с очень низким шумом и темновым током, благодаря чему позволяют регистрировать очень слабые световые сигналы и работать в режиме счета фотонов. Фотодиоды серии SARP доступны для заказа в герметично упакованном корпусе ТО-37 с термоэлектрическим охлаждением, что позволяет использовать их в спектрометрии, флуоресценции, ЛИДАР и медицинских применениях.
Технические параметры лавинных фотодиодов серии SARP:
|
Параметр |
SAR500X |
SARP500X |
Единица измерения | ||||
|
Мин. |
Тип. |
Макс. |
Мин. |
Тип. |
Макс. | ||
|
Спектральный диапазон |
400 |
|
1100 |
400 |
|
1100 |
нм |
|
Пиковая длина волны |
|
905 |
|
|
905 |
|
нм |
|
Активная область |
|
500 |
|
|
500 |
|
мкм |
|
Напряжение пробоя |
150 |
230 |
400 |
150 |
230 |
400 |
В |
|
Чувствительность, при 905 нм |
50 |
60 |
|
50 |
60 |
|
А/Вт |
|
Температурный коэффициент напряжения пробоя |
|
1 |
2 |
|
1 |
2 |
В/0С |
|
Темновой ток |
|
1.5 |
3 |
|
0.5 |
1 |
нА |
|
Входная относительная плотность шума |
|
0.4 |
1 |
|
0.1 |
0.2 |
пА/Гц1/2 |
|
Емкость |
|
1.5 |
3 |
|
1.5 |
3 |
пФ |
|
Время нарастания импульса, М=100 |
|
450 |
|
|
450 |
|
пс |
Лавинные фотодиоды серии SARF
Одним из наиболее распространенных применений кремниевых лавинных фотодиодов является лазерная дальнометрия основанная на времяпролетном методе, при котором импульсный лазерный диод с излучением 905 нм испускает импульс, отражающийся от объекта и фокусируемый через оптику на чип лавинного фотодиода. Для достижения оптимального соотношения сигнал-шум применяется внешний пропускающий фильтр, который блокирует окружающий свет, попадающий на оптику или фотодиод.
Кремниевые лавинные фотодиоды серии SARF изготовлены по технологии «сквозной структуры» с высокой чувствительностью, оптимизированной для длины волны 905 нм и имеют встроенный фильтр интегрированный в корпус фотодиода. Фотодиоды серии SARF идеальны для применений с высоким уровнем фоновой засветки и в тех прикладных задачах, где температурная компенсация невозможна.
Технические параметры лавинных фотодиодов серии SARF:
|
Параметр |
SARF500 |
Единица измерения | ||
|
Мин. |
Тип. |
Макс. | ||
|
Спектральный диапазон |
400 |
|
1100 |
нм |
|
Спектральный диапазон c фильтром |
870 |
|
940 |
нм |
|
Пиковая длина волны |
|
905 |
|
нм |
|
Активная область |
|
500 |
|
мкм |
|
Напряжение пробоя |
300 |
400 |
|
В |
|
Чувствительность, при 905 нм |
5 |
10 |
|
А/Вт |
|
Температурный коэффициент напряжения пробоя |
|
1 |
3.2 |
В/0С |
|
Темновой ток |
|
1.0 |
10 |
нА |
|
Входная относительная плотность шума |
|
0.05 |
|
пА/Гц1/2 |
|
Емкость |
|
1.0 |
|
пФ |
|
Время нарастания импульса, М=100 |
|
3 |
|
нс |
Лавинные фотодиоды серии SAT
Кремниевые лавинные фотодиоды серии SAT изготовлены по технологии «сквозной структуры» с высокой чувствительностью в спектральном диапазоне от 700 до 1100 нм и ориентированы на работу с длиной волны 1064 нм. Фотодиоды серии SAT поставляются в герметичных модифицированных корпусах ТО-8 или ТО-5.
Технические параметры лавинных фотодиодов серии SAT:
|
Параметр |
SAT800X |
SAT3000X |
Единица измерения | ||||
|
Мин. |
Тип. |
Макс. |
Мин. |
Тип. |
Макс. | ||
|
Спектральный диапазон |
700 |
|
1100 |
700 |
|
1100 |
нм |
|
Пиковая длина волны |
|
980 |
|
|
980 |
|
нм |
|
Активная область |
|
800 |
|
|
3000 |
|
мкм |
|
Напряжение пробоя |
|
400 |
|
|
400 |
|
В |
|
Чувствительность, при М=100, 1064 нм |
20 |
25 |
|
30 |
34 |
|
А/Вт |
|
Температурный коэффициент напряжения пробоя |
|
2.5 |
|
|
2.5 |
|
В/0С |
|
Темновой ток, при М=100 |
|
1 |
10 |
|
5 |
20 |
нА |
|
Входная относительная плотность шума, при М=100 |
|
0.5 |
1.5 |
|
1 |
3 |
пА/Гц1/2 |
|
Емкость, при М=100 |
|
2 |
|
|
10 |
|
пФ |
|
Время нарастания импульса, М=100 |
|
1 |
|
|
3 |
|
нс |
|
