Поставщик
|
CAEN |
|
Интерфейс
|
RS 232, USB (2.0), CAN bus, Ethernet |
|
Входное сопротивление
|
0.3 мОм, статическое |
|
Выходная мощность
|
1100 Вт при 100 В, 2200 Вт при 211 В |
|
Корпус
|
19 " x 7U (5 + 2), 12 слотов, 2U места для поддона вентилятора |
|
Ввод
|
92 ÷ 264 В, 50 ÷ 60 Гц, мощность > 0,98 % (230 В) |
|
Предохранитель
|
Внешний 16 A, тип B / C |
|
Изоляция
|
CE согласно. EN 61010 |
|
Требование к питанию
|
1450 Вт при 100 В; 2850 Вт при 211 В |
|
Шум и пульсация
|
±6 В <10 мОмпп, <2 мОмпп Тип: 6,0 момпп, 1,5 мОмпп / ±12 В < 15 МОМПП, <2 мОмпп Тип: 10 момпп, 1,0 мОмпп / ±24 В <15 МОМПП, <2 мОмпп Тип: 10 момпп, 1,0 мОмпп |
|
Характеристика выходного напряжения
|
Двойное отслеживание для всех выходов ± DC, плавный запуск, калибровка выхода постоянного тока (вручную) |
|
Датчики температуры
|
Источник питания: 4 (3 термовыключателя, 1 термодатчик), вентиляторный блок: 2, объединительная плата: 6 (опция) |
|
Контроль состояния
|
Сигнал тревоги подается светодиодом сбоя, сигналом сбоя и зуммером, причина тревоги отображается на OLED-дисплее вентилятора и управляется с помощью пульта дистанционного управления |
|
Характеристика выходного тока
|
Откат (Isc <3 A Imax = I номинальный + 15%) и отключение |
|
Защита от перенапряжения
|
Отключение при достижении выходного напряжения > 103% ÷ 120% (программируемого) от установленного |
|
Защита от пониженного напряжения
|
Отключение при достижении выходного напряжения <80% ÷ 97% (программируемого) от установленного |
|
Защита от перегрузки по току
|
Отключается, когда текущее > программируемое значение Iset |
|
Защита от перегрева
|
Отключение при подаче сигнала о температуре одного блока питания > 90 ° C |
|
Охлаждающий поток воздуха
|
540 м3 /ч (при максимальной скорости вентилятора) |
|
Прошивка
|
Прошивку NIM8304 можно обновить через Ethernet |
|
Тип электроники
|
Корпус |

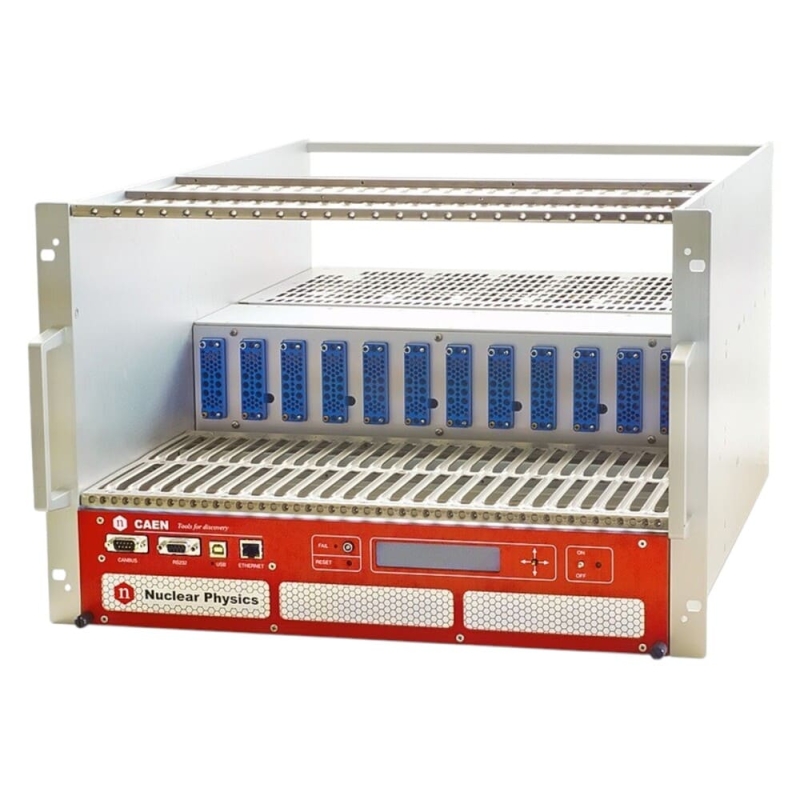

CAEN NIM8304 представляет собой полноразмерный NIM-блок емкостью 7U (5 + 2) (слот 19 "-12") с подключаемым импульсным источником питания с низким уровнем шума. Выходная мощность достигает 2000 Вт (2000 Вт при 220 В переменного тока, 1000 Вт при 100 В переменного тока). Вентиляция устройств осуществляется с помощью подключаемого вентилятора 2U. Функции безопасности включают в себя: защиту от короткого замыкания, защиту от перенапряжения / понижения напряжения, защиту от перегрева.
Удаленный мониторинг и управление осуществляются через интерфейсы CAN bus, Ethernet, USB и RS232. Управление ящиком осуществляется SBC с помощью графического OLED-дисплея. Удобное программное обеспечение для управления дополняет функции NIM 83XX.
Устройство питается от сети 92 ÷ 264 В переменного тока частотой 50 ÷ 60 Гц, коэффициент мощности 0,98% (230 В переменного тока).
Особенности:
- Корпус 19 "x 7U (5 + 2);
- 12-слотный блок NIM;
- Подключаемый импульсный источник питания мощностью до 2000 Вт;
- 92 ÷ 264 В переменного тока, вход 50 ÷ 60 Гц;
- Оснащен долговечными разъемами NIM;
- Подключаемый вентилятор 2U;
- Защита от короткого замыкания;
- Защита от перенапряжения /пониженного напряжения;
- Защита от перегрева;
- Интерфейсы CAN bus, Ethernet, USB и RS232 для удаленного мониторинга и управления;
- Управление SBC осуществляется с помощью цветного графического OLED-дисплея;
- Эргономичный указатель;
- Простое обновление прошивки;
- Библиотеки, демо-версии (C и LabVIEW) и программные инструменты для Windows и Linux.
|
Код |
Описание |
|
WNIM8304XAAA |
NIM8304 — корпус NIM 7U, 12 слотов, 1000 Вт (США) — 2000 Вт (ЕС) (±6 В 90 А, ±12 В 20 А, ±24 В 10 А) |
