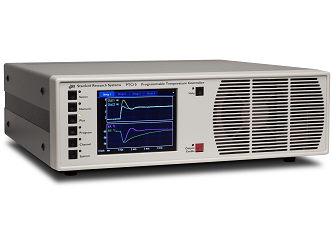

Компания Stanford Research Systems представляет программируемый контроллер температуры PTC10 - идеальный прибор для измерения температуры, управления нагревателями и регистрации данных о температуре.

Программируемый температурный контроллер PTC10 - это модульная система, которая может быть настроена для широкого спектра применений. Система состоит из контроллера PTC10 и до четырех плат ввода / вывода - двух типов входных плат для резистивных детекторов температуры и термопар, а также двух типов выходных плат для запуска нагревателей. Платы ввода / вывода заказываются отдельно, и вы можете сочетать их по своему усмотрению.

Особенности:

- 16 входных каналов;

- 6 каналов обратной связи, управляющие ПИД-регулятором;

- Выборка для ПИД-регулирования с частотой 50 ГЦ;

- Регистрация и запись данных;

- USB, Ethernet, RS232 & GPIB интерфейсы.

Платы ввода

Считыватели PTC320 и PTC323 могут считывать данные с различных резистивных и диодных датчиков температуры. PTC320 имеет один вход на 6-контактном круглом DIN разъеме, а PTC323 имеет два входа на 9-контактном D-sub разъеме.

Считыватель PTC321 имеет четыре входа для платиновых RTD-датчиков 100 Ом. Каждый канал имеет четырехпроводный вход с собственным источником тока 1 мА для возбуждения датчика.

Четырехканальная входная карта термопары PTC330 имеет заводскую конфигурацию для считывания термопар типа E, J, K, N или T. Каждый канал электрически изолирован, что позволяет присоединять термопары к электрически активному оборудованию. Внутренний изотермический блок с собственным резистивным датчиком температуры обеспечивает высокоточные измерения.

Платы вывода

Выходная плата переменного тока PTC420 является драйвером нагревателя, который переключает до 5 А сетевого тока от 100 В до 240 В (AC) с помощью твердотельного реле. Выходная мощность регулируется путем включения тока в течение некоторой доли периода цикла в 10 с и выключения в течение оставшейся части периода. PTC420 предназначен для работы с большими нагревателями с временем отклика более 10 с. Панель PTC может одновременно работать с двумя PTC420 на полной мощности.

Выходные платы постоянного тока PTC430 и PTC431 обеспечивают более точное управление для работы небольших, быстрее реагирующих нагревателей. PTC430 выдает ток до 1 А при 50 В постоянного тока, в то время как PTC431 выдает до 2 А при 50 В постоянного тока.

TEC драйвер PTC440 выдает ток ± 5 А при ± 12 В (DC). Эта биполярная плата вывода оптимизирована для управления термоэлектрическими охладителями. Он также включает вход датчика температуры с низким разрешением, который может считывать термисторы, RTD, LM135 и AD590 датчики. Для приложений, требующих разрешения в милликельвинах, следует использовать плату PTC320 с PTC440.

Панель PTC может одновременно работать с тремя PTC430 и / или PTC440 на полной мощности.

Контур обратной связи с ПИД-регулированием

В контуре обратной связи с ПИД регулированием питание, подаваемое на нагреватель (выход с обратной связью), непрерывно регулируется, чтобы поддерживать показание температуры (входной сигнал) на предварительно определенном значении (заданном значении). PTC10 предлагает до шести независимых выходов обратной связи ПИД-регулятора: по одному на каждой из двух выходных плат, плюс четыре аналоговых канала ввода / вывода. Любой из каналов данных может быть использован в качестве входа обратной связи. Контуры обратной связи ПИД-регулятора могут быть автоматически настроены с использованием одношагового отклика или метода настройки реле, при котором множественные шаги создают колебание температуры.

Отображение и сбор данных

Все входные каналы считываются одновременно со скоростью от 1 Гц до частоты сети (50 или 60 Гц). Каждый входной канал может быть отфильтрован по нижним частотам для уменьшения шума. Входные каналы также могут отличаться от любого другого канала. Три «виртуальных канала», которые не подключены к какому-либо физическому входу, могут отображать результаты более сложных вычислений.

Представлены стандартные калибровочные кривые для популярных типов датчиков. Пользовательские калибровочные кривые (до 200 точек каждая) также могут быть применены к любому входу; кривые хранятся на съемном запоминающем USB устройстве и загружаются простым подключением устройства к PTC10. Калибровку датчика также можно отрегулировать, введя смещение и усиление на передней панели.

PTC10 имеет внутренний журнал данных, который хранит до 4096 точек на канал. Данные могут быть записаны в журнал с интервалом от 0,1 с до 1 часа. Скорость регистрации может быть установлена независимо для каждого канала. Данные также могут быть записаны на съемные запоминающие USB устройства, такие как флэшки, устройства чтения флэш-карт и жесткие диски с USB. В этом случае максимальное количество точек, которые могут быть зарегистрированы, определяется размером памяти запоминающего устройства.

Входные и выходные данные могут быть отображены в цифровом виде или представлены в виде графика на ЖК-экране. Может отображаться до восьми графиков, на каждом из которых может быть до восьми каналов данных. Вы можете увеличивать или уменьшать масштаб графиков, касаясь экрана пальцем.

Для каждого входа могут быть назначены верхние / нижние уровни "опасности" или пределы скорости изменения. Если эти пределы превышены, раздается звуковой сигнал, срабатывает указанное реле, и указанный выходной канал может быть отключен. Сигналы тревоги могут быть фиксированными или нет.

Программируемость

Удаленное управление поддерживается интерфейсами USB, GPIB (опция), RS-232 и Ethernet. Все функции прибора могут контролироваться и считываться через любой из интерфейсов. Когда используется интерфейс USB, PTC отображается как COM-порт на вашем ПК.

PTC10 поддерживает пользовательские макросы, которые состоят из одной или нескольких удаленных команд. Макросами можно управлять с передней панели, и одновременно можно запускать до десяти макросов. Макросы могут вызывать другие макросы, и поддерживаются условные операторы, переменные и циклы. Используя три виртуальных канала PTC10, макропеременные можно выводить на экран, сохранять в журналах и / или использовать в качестве входных данных для обратной связи.

Макросы - это мощный инструмент, который можно использовать для настройки поведения PTC10 в вашем эксперименте. Например, макросы с бесконечным циклом, работающие в качестве фоновых задач, могут предпринимать шаги для устранения условий тревоги, автоматически переключаться между входами датчика (или выходами нагревателя) в зависимости от текущей температуры или других факторов, или реализовывать каскадные схемы обратной связи.

Многофункциональные порты

PTC10 имеет четыре настраиваемых аналоговых канала ввода-вывода общего назначения, каждый из которых может использоваться как 24-битный вход ± 10 В или 16-битный выход ± 10 В. PTC10 также имеет восемь двунаправленных линий цифрового ввода-вывода, которые могут взаимодействовать с макросами, и четыре реле, которые могут быть отключены с помощью аварийных сигналов, удаленных команд, макросов или с передней панели.

Аналоговые каналы ввода / вывода PTC10 могут использоваться в качестве входов обратной связи, а пользовательские калибровочные кривые могут применяться для преобразования их показаний напряжения в значения температуры, давления и т. д. При конфигурации в качестве выхода, каждый аналоговый канал ввода / вывода имеет свой собственный контур обратной связи с ПИД регуляцией и может быть сопряжен с внешним оборудованием для управления нагревателем или вентелем. Аналоговые каналы ввода / вывода также могут быть подключены к любому другому входу или выходу с применением коэффициентов масштабирования и смещения.

Гибкость системы

Программируемый контроллер температуры PTC10 обладает гибкостью, позволяющей работать практически с любым температурным режимом. Это так же полезно в исследовательской лаборатории, как и в промышленности. PTC10 - это правильный выбор для всех ваших экспериментов по контролю температуры.

Спецификация контроллера температуры PTC10:

Параметр	Значение
Скорость сбора данных	1 - 50 Гц
Разрешение температуры	<0.001°C
Обратная связь (ПИД)	Ручной и автоматический режимы
Дисплей отображения данных	Сенсорный дисплей. 320×240 пикс. Отображение данных в графическом и числовом формате.
Предупреждающие сигналы	Верхний и нижний пределы температуры. Пределы скорости изменения могут быть установлены на каждом канале. При превышении звуковой сигнал тревоги и отключение реле.
Аналоговые порты
Количество портов	4 конфигурируемых ЦАП или АЦП порта
Диапазон	±10 В (DC)
Разрешение	24-бит вход, 16-бит выход
Скорость обновления	50 Гц
Разъем	BNC
Интерфейс	USB, Ethernet и RS-232. GPIB (IEEE488.2) - опция.
Питание	10 A 88 - 132 В (AC) или 176 - 264 В (AC) 47 - 63 Гц или DC
Габаритные размеры	17" × 5" × 18" (Ш Х В Х Д)
Вес	11.3 кг
Гарантия	1 год

Спецификация устройства считывания PTC320 термисторов/диодных/резистивных датчиков температуры

Параметр			Значения
Входы			One вход для двухпроводного или четырехпроводного термистора, диода или резистивного датчика температуры
Разъем			6-контактный 240° DIN разъем

*Термисторы*
Диапазон		Ток возбуждения			Точность настройки	Дрейф, связанный с температурой		Среднеквадратичное значение шума
30 Ом		200 мкА			±0.025 Ом	±0.002 Ом/°C		0.003 Ом
100 Ом		100 мкА			±0.06 Ом	±0.006 Ом/°C		0.006 Ом
300 Ом		50 мкА			±0.1 Ом	±0.006 Ом/°C		0.012 Ом
1 кОм		30 мкА			±0.2 Ом	±0.01 Ом/°C		0.02 Ом
3 кОм		20 мкА			±0.6 Ом	±0.03 Ом/°C		0.03 Ом
10 кОм		10 мкА			±1.3 Ом	±0.1 Ом/°C		0.6 Ом
30 кОм		5 мкА			±4 Ом	±0.15 Ом/°C		0.1 Ом
100 кОм		3 мкА			±10 Ом	±0.5 Ом/°C		0.3 Ом
300 кОм		2 мкА			±250 Ом	±3 Ом/°C		3 Ом
2.5 МОм		1 мкА			±30 кОм	±2000 Ом/°C		25 Ом

*Диоды*
Выходной ток возбуждения					10 мкА
Точность настройки					±100 ppm
Дрейф					±5 ppm/°C
Вход напряжения					0 - 2.5 В
Точность настройки					10 мкВ + 0.01 % считывания
Среднеквадратичное значение шума					1.5 мкВ

*RTDs*
Диапазон	Ток возбуждения			Точность настройки		Дрейф, связанный с температурой	среднеквадратичное значение шума
30 Ом	5 мА			±0.004 Ом		±0.0006 Ом/°C	0.00012 Ом
100 Ом	2 мА			±0.008 Ом		±0.001 Ом/°C	0.0003 Ом
300 Ом	1 мА			±0.02 Ом		±0.0015 Ом/°C	0.0006 Ом
1кОм	500 мкА			±0.04 Ом		±0.005 Ом/°C	0.0013 Ом
3 кОм	200 мкА			±0.1 Ом		±0.01 Ом/°C	0.003 Ом
10 кОм	100 мкА			±0.2 Ом		±0.03 Ом/°C	0.006 Ом
30 кОм	50 мкА			±1 Ом		±0.06 Ом/°C	0.012 Ом
100 кОм	10 мкА			±2.5 Ом		±0.2 Ом/°C	0.07 Ом
300 кОм	5 мкА			±16 Ом		±3 Ом/°C	0.25 Ом
2.5 МОм	1 мкА			±30 кОм		±2000 Ом/°C	25 Ом

Спецификация устройства считывания PTC323 термисторов/диодных/резистивных датчиков температуры

Параметр		Значения
Входы		Два входа для двух- и четырехпроводных термисторов, диодов или резистивных датчиков температуры
Разъем		Один DB9 (гнездовой)

*Диоды*
Входной диапазон	Ток возбуждения		Точность настройки	Температурный дрейф (тип.)	Среднеквадратичный шум
0 - 2.5 В	10 мкА		10 мкВ+ 0.01 % считывания	±5 ppm/°C	3 мкВ
*Термисторы*
Входной Диапазон	Ток возбуждения		Точность настройки	Температурный дрейф (тип.)	Среднеквадратичный шум
0 - 10 Ом	1 мА		±0.007 Ом	±0.0002 Ом/°C	0.0003 Ом
0 - 30 Ом	300 мкА		±0.03 Ом	±0.0004 Ом/°C	0.001 Ом
0 - 100 Ом	100 мкА		±0.07 Ом	±0.002 Ом/°C	0.002 Ом
0 - 300 Ом	30 мкА		±0.25 Ом	±0.004 Ом/°C	0.006 Ом
0 - 1 кОм	10 мкА		±0.6 Ом	±0.01 Ом/°C	0.02 Ом
0 - 3 кОм	3 мкА		±2 Ом	±0.06 Ом/°C	0.06 Ом
0 - 10 кОм	1 мкА		±6 Ом	±0.2 Ом/°C	0.2 Ом
0 - 30 кОм	300 нА		±25 Ом	±1 Ом/°C	1.0 Ом
0 - 100 кОм	100 нА		±150 Ом	±3 Ом/°C	6 Ом
0 - 300 кОм	30 нА		±1 кОм	±20 Ом/°C	40 Ом
0 - 2.5 МОм	1 мкА		±1 кОм	±30 Ом/°C	10 Ом
*RTDs*
Входной Диапазон	Ток возбуждения		Точность настройки	Температурный дрейф (тип.)	Среднеквадратичный шум
0 - 10 Ом	3 мА		±0.005 Ом	±0.0001 Ом/°C	0.0001 Ом
0 - 30 Ом	3 мА		±0.005 Ом	±0.0001 Ом/°C	0.0001 Ом
0 - 100 Ом	2 мА		±0.008 Ом	±0.0002 Ом/°C	0.0002 Ом
0 - 300 Ом	1 мА		±0.015 Ом	±0.0004 Ом/°C	0.0003 Ом
0 - 1 кОм	500 мкА		±0.05 Ом	±0.001 Ом/°C	0.0007 Ом
0 - 3 кОм	200 мкА		±0.1 Ом	±0.003 Ом/°C	0.002 Ом
0 - 10 кОм	50 мкА		±0.25 Ом	±0.01 Ом/°C	0.007Ом
0 - 30 кОм	50 мкА		±1 Ом	±0.02 Ом/°C	0.008 Ом
0 - 100 кОм	5 мкА		±4 Ом	±1 Ом/°C	0.12 Ом
0 - 300 кОм	5 мкА		±13 Ом	±2 Ом/°C	0.2 Ом
0 - 2.5 МОм	1 мкА		±1 кОм	±50 Ом/°C	10 Ом

Спецификация платы PTC321 платинового резистивного датчика температуры

Параметр	Значение
Температурный диапазон	–200 °C - 850 °C
Входы	Четыре 100 Ом четырехпроводных 4 входа Pt RTD
Возбуждение	1 мА
Точность	±30 мК
Шум	2 мК_rms (10 отсчетов/сек)
Температурный коэффициент	1.4 мК/°C
Формирование сигнала	Постоянная времени (на выбор): 1 м 10 сек (цифровой фильтр нижних частот)
Детектирование сигнала	Детектирование условий разомкнутой цепи и короткого замыкания.

Спецификация входной платы термопары PTC330:

Параметры	Значения
Типы термопар	E, J, K, N или T
Температурный диапазон
E-тип	-245 °C - 1025 °C
J-тип	-185 °C - 1225 °C
K-тип	-245 °C - 1395 °C
N-тип	-245 °C - 1325 °C
T-тип	-245 °C - 425 °C
Входы	Четыре
Входная емкость	<1 пФ
Точность	±500 мК (12 месяцев)
Шум	20 мКrms (10 отсчетов/сек)
Температурный коэффициент	20 мК/°C (тип K при 164.0 K)
КОСС	100 дБ

Спецификация выходной платы переменного тока PTC420:

Параметр	Значения
Напряжение на выходе	120/240 В (AC)
Макс. ток выхода	5 A
Время цикла	Регулируется от 1 до 240 сек
Макс. напряжение сети	250 В (AC)
Ток перегрузки	100 A макс. (нерегулярный)
Разрешение на выходе	0.1 % при цикле 10 сек
Сопротивление нагревателя (мин.)	24 Ом (110 В (AC)), 46 Ом (230 В (AC))

Спецификация выходных плат постоянного тока PTC430:

Параметр	Значение
Макс. выход напряжения	50 В (DC)
Диапазоны напряжений	20 В и 50 В
Макс. ток выхода	1 A
Диапазоны тока	0.1 A, 0.5 A, 1 A (50 В) или 2 A (20 В)
Разрешение выхода	16-бит (24-бит с размыванием)
Точность	±1 мА (1 A Диапазон)
	±0.1 мА (0.5 A Диапазон)
	±0.01 мА (0.1 A Диапазон)
Шум (rms), 50 Ом, DC - 10 Гц	6 мкА (50 В 1 A и 20 В 2 A Диапазоны) 1.5 мкА (0.5 A Диапазон) 0.2 мкА (0.1 A Диапазон)

Спецификация на выходные платы постоянного тока PTC431:

Параметр	Значение
Выход	1 однополярный источник постоянного тока
Разъем	#6 винтовых зажимов
Диапазон	50 В 2 A, 50 В 0.2A, 50 В 0.02 A, 20 В 2 A, 20 В 0.2 A, 20 В 0.02 A
Разрешение на выходе	16 бит
Точность	±1мА (2A Диапазон) ±0.02мА (0.2A Диапазон) ±0.002мА (0.02A Диапазон)
Шум (rms)	(25 Ом , DC - 10 Гц) 5 мкА (2A Диапазон) 0.5мкА (0.2A Диапазон) 0.05мкА (0.02A Диапазон)

Спецификация на TEC драйвер PTC440:

Параметр	Значение
Выход	1 лиейных биполярный источник постоянного тока
Вход	1 двух- или четырехпроводной вход
Разъем	один 15-гнездовой DB15-F
*TEC драйвер*
Выходной ток	-5 A - +5 A
Макс. питание	60 Вт
Разрешение на выходе	0.15 мА
Точность	±5 мА

*Вход сенсора температуры*
Совместимые сенсоры
Термисторы	2- или 4-проводные NTC термисторы
RTDs	4-проводные платиновые RTDs, 100 Ом - 1000 Ом при 0 °C
IC сенсоры	LM335, AD590 или эквиваленты
Ток возбуждения	10 мкА, 100 мкА или 1 мА
Входной диапазон
Сопротивление	1 Ом - 250 кОм
Напряжение	0 - 2.5 В
Ток	0 - 1 мА
Точность	~100 мК
