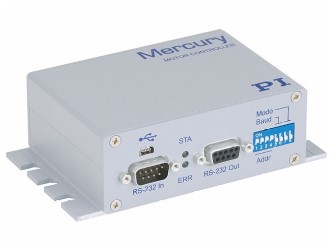

Серия контроллеров Mercury™ для шаговых двигателей – превосходное решение для задач, требующих гибкого подхода к управлению прецизионными системами позиционирования. Микрошаг в 1/2048 от полного шага позволяют оптимально подобрать режим перемещения при управлении прецизионными системами.
Гибкий подход к автоматизации
Серия Mercury™ предлагает различные подходы для автоматизации и ручного управления при решении исследовательских и промышленных задач. Программирование облегчается при помощи высокоуровневых команд с использованием макросов и сложно-командной функциональности. Макросы могут храниться в памяти без изменения для последующих вызовов.
Возможно использование контроллера, как отдельно стоящего модуля (без связи с компьютером), и осуществление автоматического запуска запрограммированных пользователем макросов для решения задач в автоматическом режиме. Для облегчения синхронизации работы с внешними или внутренними сигнальными триггерами предусмотрены четыре входные и четыре выходные сигнальные линии.
Многоосевой контроль, комбинирование DC и шаговых приводов
До 16 штук C-663 Mercury™ контроллеров шаговых двигателей (и C-863 Mercury™ DC сервоконтроллеров для двигателей постоянного тока) могут объединяться в сеть, используя одинаковые интерфейсы. Сетевые возможности позволяют начинать работу с одним контроллером, а в дальнейшем - добавлять новые устройства, создавать многоканальные и многоосевые системы.
Для подключения к компьютеру предусмотрены USB и RS-232 интерфейсы. В комплект программного обеспечения входят: пользовательское ПО PIMikroMove®, драйверы LabView и необходимые DLL библиотеки. Для ручного управления приводом можно использовать дополнительные опции - джойстик и 4-х кнопочную панель управления.
Технические характеристики:
|
Характеристика |
Значение |
Ед. измерения |
|
Модель |
С-663.12 | |
|
Назначение |
Контроллер шаговых двигателей, возможно самостоятельное использование (без ПК) | |
|
Управляемый привод |
2-х фазный шаговый двигатель | |
|
Количество каналов |
1 | |
|
Управление и контроль | ||
|
Тип сигнала |
Трапециидальный, point-to-point | |
|
Разрешение микрошага |
1/2048 полного шага | |
|
Ограничивающее прерывание |
2 х TTL | |
|
Контрольное прерывание |
1 х TTL | |
|
Торможение двигателя |
1 х TTL | |
|
Электрические характеристики | ||
|
Напряжение питания |
До 48 |
В |
|
Ограничение по току на одну фазу двигателя |
2500 |
мА |
|
Интерфейсы и управление | ||
|
Присоединительный интерфейс |
USB, RS-232 | |
|
Разъем двигателя |
HD Sub-D 26 (f) | |
|
Сетевое соединение |
До 16-ти приборов | |
|
I/0 порт |
4 аналог/цифр. вход, 4 цифр. вых. | |
|
Набор используемых команд управления |
GCS | |
|
Пользовательское ПО |
PIMikroMove® | |
|
Драйверы |
Драйверы LabView, | |
|
Поддерживаемые функции |
Start-up макрос | |
|
Ручное управление |
Джойстик, Y-кабель для 2D перемещений, кнопочная панель | |
|
Дополнительно | ||
|
Диапазон рабочих температур |
От +5 до +50 |
°С |
|
Масса |
0.48 |
кг |
|
Размеры |
130х76х40 |
мм |
