Компактный времяразрешенный спектрометр AXIS-QVS компании AXIS Photonique Inc. – это удобный прибор, который может сканировать спектр из 150 точек с временным разрешением 5 пс (FWHM) и спектральным разрешением 0.5 нм.
Особенности:- Новая усиленная диафрагма PHOTONIS; - Доступен с фотокатодами S20, S25 и S1; - Спектрограф высокого разрешения; - 12-битная ПЗС-матрица с оптоволоконной связью; - Электроника с защитой от электромагнитных помех; - Полная калибровка на фемтосекундном лазере. |
Применения:- Физическая химия; - Нестационарная абсорбционная спектроскопия; - Фотолюминесцентные исследования; - Материаловедение; -Рамановская спектроскопия. |
AXIS-QVS – это полностью готовый прибор, состоящий из спектрометра, измерительной трубки и камеры CCD. Свет от эксперимента проходит через спектрометр и рассеивается на фотокатоде. Затем спектр просматривается и записывается с помощью камеры CCD.
Принцип действия
Технические характеристики AXIS-QVS
Стрик-трубка
В этой камере используется новое поколение стрик-трубок, основанное на 75-летнем опыте компании PHOTONIS в области ночного видения.
Трубка изготовлена в соответствии с высокими стандартами качества.
Особенности:
- Пикосекундное временное разрешение;
- Высокое пространственное разрешение;
- Встроенная входная щель (нет необходимости в механической щели);
- Внутренний микроканальный усилитель с высоким коэффициентом усиления;
- Надежность при работе в суровых условиях.

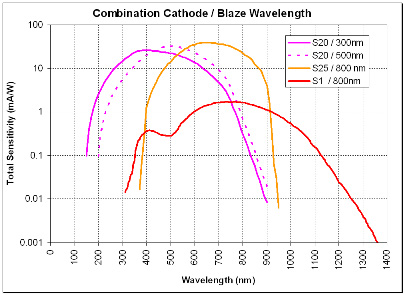

Она может быть построена с различными катодами и согласована с решеткой спектрометра для оптимальной производительности:
Комбинации
Спектральное разрешение
Количество спектральных точек в штриховом изображении: 135.
Спектральный диапазон штрихового изображения: 315, 155, 75 нм (с решеткой: 150, 300, 600 штр./мм).
Спектральное разрешение: 2, 1, 0,5 нм (с решеткой: 150, 300, 600 штр./мм).
Временное разрешение
Количество единиц временного разрешения на экране (Nt): 275.
Доступные диапазоны (T): от 1 нс до 1 мс.
Временное разрешение в режиме одного кадра (δt): δt = ΔT / Nt = ΔT / 275, *Ограничено 5 пс.

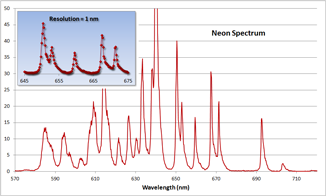

Спектр неона
Возбуждение
|
Стандартный блок развертки |
Блок развретки (МГц) | |
|
Возбуждение |
Электричеством |
Электричеством |
|
Потребление |
5 - 10 В на 50 Ом |
5 - 10 В на 50 Ом |
|
Максимальная частота повторения |
100 Гц |
2 МГц |
|
Джиттер |
<15 пс (среднеквадр.) |
<15 пс (среднеквадр.) |
Считывание данных
Тип считывания: Цифровая камера CCD.
Размер чипа CCD: 1024×1392 пикселей; 7 мм x 9 мм.
Дигитайзер: 12 бит.
Соединение с стрик-трубкой: оптоволоконный конус 1.8:1.
Режимы работы
 |
Нормальная развертка Развертка пересекает весь экран и заканчивается за ним. |
 |
Режим времени Развертка всегда остается на экране. Такой режим используется для синхронизации стрик-камеры с экспериментом. |
 |
Режим фокусировки Изображение щели располагается в центре экрана. Триггер развертки отключен. Этот режим используется для настройки экспериментальной установки и регулировки уровня падающего света. |
Программное обеспечение
Управление AXIS-QVS осуществляется через USB-соединение с ПК под управлением Windows. К инструменту прилагается компакт-диск со всем необходимым программным обеспечением.
Использование:
- Управление всей системой и получение изображений;
- Управление лазерной системой (опционально);
- Построение линиий связи по оси времени или оси пространства;
- Сохранение изображений в разных форматах.
Общее
Электрический вход: 110 - 240 В AC, 50 - 60 Гц.
Сертификация: CE.
Тесты и калибровка: перед отправкой каждая система тестируется на фемтосекундном лазере на усовершенствованном источнике лазерного излучения.
Опции
Фотокатод
Доступны катоды S20, S25 и S1.
Решетка
Стандартная система поставляется с решеткой 150 штр./мм. Доступны решетки 150 штр./мм, 300 штр./мм, 600 штр./мм и 1200 штр./мм. Они поставляются с разной длиной волны пламени (300 нм, 500 нм, 800 нм, 1 мкм).
Комплект для нестационарной абсорбционной спектроскопии
Этот дополнительный комплект включает синхронизированный источник белого света, специальную оптическую систему и программные плагины, позволяющие AXIS-QVS выполнять нестационарную абсорбционную спектроскопию.
Цепи гашения
С опцией гашения стрик-трубка на время блокируется, пока сигналы возвращаются в исходное положение. Эта функция требуется, когда оптический сигнал длится дольше, чем диапазон развертки.
