Поставщик
|
APE |
|
Измеряемая длительность импульса
|
> 300 Гц |
|
Особенности
|
компактные |

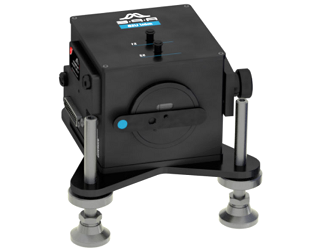

Автокоррелятор Mini PD от APE - компактный прибор для рутинных измерений, когда нет необходимости в смене оптики. Для заказа доступны модели автокорреляторов Mini PD для различных диапазонов длин волн.
Благодаря компактным размерам всего 160 x 220 x 155 мм автокоррелятор Mini PD от APE идеально подходит для работы в условиях ограниченного пространства. Данный автокоррелятор портативен: просто поместите его в прилагаемый легкий алюминиевый футляр для легкой и безопасной транспортировки на следующий объект.
Автокоррелятор Mini PD поддерживает быстрое и простое переключение между коллинеарным и неколлинеарным режимами измерения. В то время как коллинеарный режим обеспечивает измерение ширины импульса с дополнительной качественной информацией о чирпе, неколлинеарный режим обеспечивает автокорреляцию без фона с большим динамическим диапазоном.
Программное обеспечение
Все модели автокорреляторов APE поставляются с простым в использовании программным обеспечением для сбора данных, позволяющим отображать данные в реальном времени. Кроме того, стандартный программный интерфейс на основе TCP / IP от APE упрощает настройку удаленного управления. Это позволяет Вам, например, разрабатывать свои собственные автоматизированные процедуры измерения. Просто используйте готовые шаблоны протоколов для быстрой настройки со знакомыми языками программирования, включая C ++, C #, LabVIEW, Python, Matlab и Ruby.
Работа с контроллером pulseLink (применимо к Mini PD, Mini TPA, pulseCheck)
Автокоррелятор Mini PD от компании APE:
|
Параметры |
Значения |
|
Измеряемая ширина импульса |
50 фс ... 3.5 пс; Опция: до 10 фс |
|
Диапазон длин волн |
VIS 1 420 ... 550 нм; VIS 2 540 ... 750 нм; NIR 700 ... 1200 нм; IR 1100 ... 1800 нм |
|
Набор оптики |
не подлежит замене |
|
Разрешение задержки |
< 0.001 % сканируемого диапазона |
|
Линейность задержки |
< 1 % |
|
Чувствительность* |
Тип. 1 Вт2 |
|
Рекомендуемая длительность импульсов |
> 300 Гц |
|
Режим измерений |
коллинеарный и неколлинеарный |
|
Переключение режимов |
Да |
|
Перестройка ГВГ для фазового синхронизма |
с помощью ПО |
|
Режим триггера |
300 Гц ... 50 кГц |
|
Поляризация на входе |
Линейная горизонтальная, вертикальная (опция) |
|
Макс. входная мощность |
1 Вт (например, осциллятор с частотой примерно 70 MГц) или 10 мкДж (например, система усиления с частотой повторения в диапазоне кГц), в зависимости от того, что приведет к меньшим значениям |
|
Входная апертура |
6 мм (без оптоволокна) |
|
Ввод пучка в систему |
Из свободного пространства; Опция: оптоволокно FC/PC, FC/APC, SMA |
|
Высота ввода пучка |
86 ... 150 мм; Опция 50 мм |
|
ПО |
В комплекте; Отображение в режиме реального времени ширины импульса и центральной длины волны |
|
Аппроксимация |
гаусс, квадрата гиперболического секанса (sech2), лоренц |
|
Соединение |
USB |
|
Удаленное управление |
Возможно через TCP/IP (Набор комманд SCPI) |
|
Калибровка |
В комплекте сертификат калибровки по стандартам NIST |
Примечания: * Чувствительность измерена с набором оптики, определяется как средняя мощность, умноженная на пиковую мощность P(ср.) * P(пик.).
