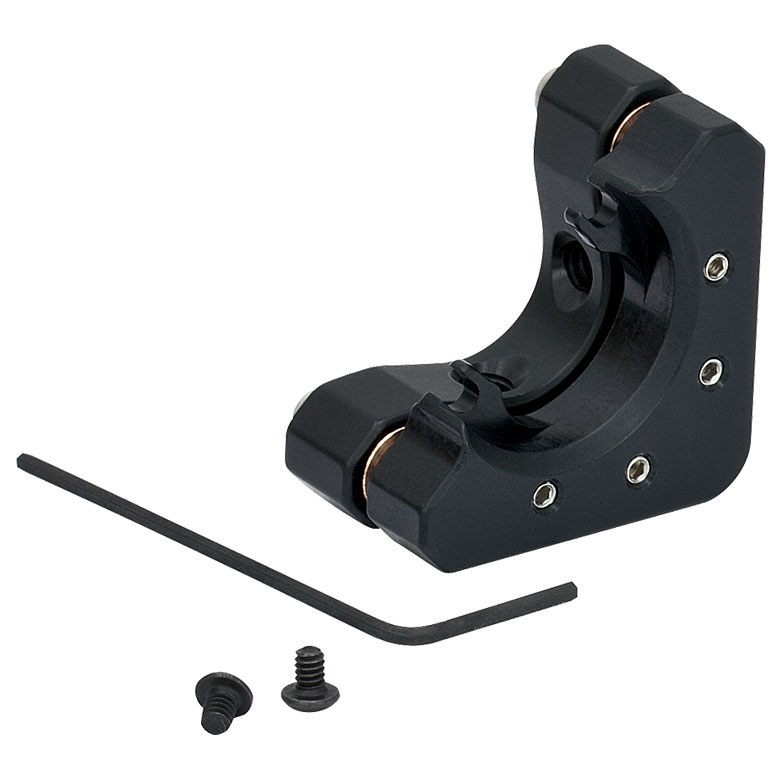

KM05BP – это кинематический держатель для пленочных делителей луча (pellicle beamsplitters) диаметром Ø1/2" (12,7 мм). Конструкция основана на серии кинематических держателей зеркал KM05 и дополнена специальной фронтальной прижимной пластиной под тонкую пленочную оптику. Две высокоточные регулировочные опоры обеспечивают плавную юстировку по углу, а резьбовые отверстия 8-32 позволяют устанавливать держатель на стандартные стойки Ø1/2" в дюймовой системе.
Назначение
- Крепление пленочных делителей луча серии BP Ø1/2" в оптическом тракте.
- Точная угловая юстировка пленочной оптики в интерферометрах, лазерной оптике и системах диагностики пучка.
- Монтаж на стойках Ø1/2" и других оптомеханических элементах с резьбой 8-32.
Ключевые особенности
- Специализированный держатель под пленочную оптику Ø1/2" – фронтальная пластина с двумя продольными пазами для крепления корпуса пленочного делителя луча при помощи прилагаемых винтов 2-56.
- Кинематическая схема KM05 – две регулировочные опоры с высокоточным шагом резьбы 3/16"-100 TPI обеспечивают плавную и повторяемую регулировку наклона (tip/tilt).
- Угловой диапазон: около ±4° по каждому направлению наклона, достаточно для юстировки в большинстве лабораторных схем.
- Высокое разрешение: порядка 13 мрад (≈0,75°) на один оборот регулировочного винта.
- Износостойкая кинематика: фосфор-бронзовые втулки и закалённые стальные вставки в точках контакта уменьшают люфты и продлевают срок службы.
- Крепление 8-32: два резьбовых отверстия 8-32 на задней пластине для установки на стойки Ø1/2" и базы в дюймовой системе.
- Чёрное анодирование: алюминиевый корпус с матовым чёрным анодированием снижает паразитные отражения и блики.
Технические характеристики
- Модель: KM05BP.
- Тип оптики: пленочные делители луча (pellicle beamsplitters).
- Совместимый диаметр оптики: Ø1/2" (12,7 мм).
- Регулировка: 2 регулировочных винта (tip/tilt).
- Угловой диапазон: ±4°.
- Разрешение регулировки: ~13 мрад (≈0,75°) на один оборот винта.
- Резьба регулировочных винтов: 3/16"-100 TPI.
- Монтажные отверстия: 2 × 8-32 (резьбовые отверстия на задней стороне держателя).
- Материал корпуса: анодированный алюминий, чёрный матовый.
- Кинематические элементы: фосфор-бронзовые втулки, закалённые стальные опорные площадки.
Типичные области применения
- Лазерные установки и интерферометрические схемы с минимальным влиянием на фронт волны.
- Системы контроля и разделения лазерного пучка.
- Лабораторные оптические стенды, где важна аккуратная юстировка пленочных делителей луча при сохранении качества пучка.
