Поставщик
|
QHYCCD |
|
Типы изделий
|
камеры |
|
Интерфейс
|
usb 2.0 |
|
Разрешение
|
3056х3056 |
|
Тип сенсора
|
ПЗС (CCD) |
|
Режим сканирования
|
пространственное |
|
Применение камеры
|
для астрофизики |
|
Тип камеры
|
научные |
|
Тип матрицы
|
монохромная |
|
Вид камеры (корпус)
|
В корпусе |

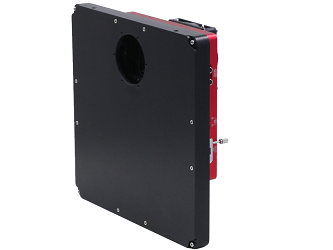

Камера QHY09000A от QHYCCD - это широкоформатная астрономическая ПЗС-камера, в которой используется хорошо известная 9.3-мегапиксельная ПЗС-матрица KAF-09000. Площадь изображения составляет чуть больше 36 мм x 36 мм для обоих датчиков.
Эта модель имеет семь ячеек для встроенных моторизованных фильтров. Каждая ячейка вмещает квадратный фильтр размером 50 х 50 мм, необходимый для ПЗС такого размера.
Эта камера использует механический затвор, имеющий форму бабочки. Затвор приводится в действие двигателем без других движущихся частей. Срок службы практически неограничен. Форма лопастей создает равномерное освещение при открытии и равномерную темноту при закрытии. Эта функция очень полезна для фотометрических наблюдений.
Камера QHY09000A принадлежит к семейству камер компании QHYCCD серии "A" (ALL-IN-ONE). Камеры оснащены встроенным колесом с ячейками для фильтров и поддерживают большие размеры QHYOAG. Колесо с фильтрами имеет 7 позиций для 50 мм квадратных фильтров. Камера также имеет внутренний USB 2.0 HUB, который имеет два хост-порта USB и конвертер USB-Dual RS232. Направляющая камера, крепление и фокусирующее устройство могут быть подключены непосредственно к камере. Для управления всеми периферийными устройствами необходим только один USB-кабель.
Датчик изображения KAF-09000 является переработанной версией популярного KAF-16801 и собратом KAF-16803, но с большими пикселями в группе того же размера. Редизайн включает в себя усовершенствования, специально предназначенные для высокопроизводительных приложений. Улучшения включают улучшенную квантовую эффективность для улучшенного DQE на более высоких пространственных частотах, более низкий уровень шума для улучшения контраста в областях высокой плотности и защиту от расплывания, чтобы предотвратить чрезмерное экспонирование изображения в областях за пределами области интереса. В датчике используется прозрачный затворный электрод TRUESENSE для улучшения чувствительности по сравнению с использованием стандартного поликремниевого электрода с подсветкой на передней стороне, а также микролинзы для максимизации светочувствительности. В сочетании с большой областью формирования изображений и небольшим размером пикселя KAF-9000 обеспечивает чувствительность, разрешение и контрастность, необходимые для высококачественных цифровых астроизображений.
Особенности:
- Двухступенчатое охлаждение TE снижает температуру ПЗС-матрицы до -45 градусов C от окружающей, что приводит к очень низкому темновому шуму и чистому изображению даже при длительных выдержках.
- Внутренний USB 2.0 HUB позволяет легко подключать периферийные устройства без необходимости прокладывать отдельные кабели к компьютеру для каждого. Имеется два хост-порта USB и конвертер USB в Dual RS232. Направляющая камера, крепление и фокусирующее устройство могут быть подключены непосредственно к камере. Для управления всеми периферийными устройствами необходим только один USB-кабель.
- Камера QHY09000A оснащена механическим затвором для автоматической съемки темных кадров.
Технические параметры камеры QHY09000A QHYCCD:
|
Параметр |
Значение |
|
Наименование модели |
QHY09000A |
|
ПЗС сенсор |
KAF09000 |
|
Размер пикселя |
12.0 мкм * 12.0 мкм |
|
Разрешение |
3056 * 3056 |
|
Количество эффективных пикселей |
9.3 Мп |
|
Эффективная площадь изображения |
36.7 мм * 36.7 мм |
|
Полная глубина электронной ямы |
110ke |
|
Шум считывания |
Типичный от 11e |
|
Биннинг пикселей |
1x1,2x2,4x4 |
|
Диапозон выдержек |
1 мс – 10000 с |
|
Система охлаждения |
Двухстадийное Пельтье охлаждение |
|
Тип затвора |
Механический затвор с долгим сроком службы и равномерной подсветкой типа Бабочка |
|
Темновой ток |
0,05e- / пиксель / секунда при -20C |
|
Разрядность АЦП |
16 бит |
|
Размер сенсора |
Типичный 1-дюймовый |
|
Цветность |
Только Ч/б |
|
Энергонезависимая память в камере |
Доступная для пользователя энергонезависимая внутренняя встроенная память EEPROM, способная хранить несколько небольших кадров для процедур калибровки, звездные ROI-кадры для анализа исследований экзопланет, затенений, измерения атмосферного наблюдения, фокусировки, оптического анализа и т. д. Для максимального внутреннего хранения изображений мы рекомендуем использовать SD-карту или карту памяти, подключенную к порту USB 2.0 в камере. |
|
Встроенное колесо с оптическими фильтрами |
7 положений с фильтрами диаметром 50 мм |
|
Встроенный нагреватель против росы |
Есть |
|
Компьютерный интерфейс |
USB2.0 |
|
Интерфейс телескопа |
M62 / 0,75 внутренняя резьба |
|
Заднее фокусное расстояние |
44.5 мм (± 0,5) |
|
Вес |
3121 г
|
