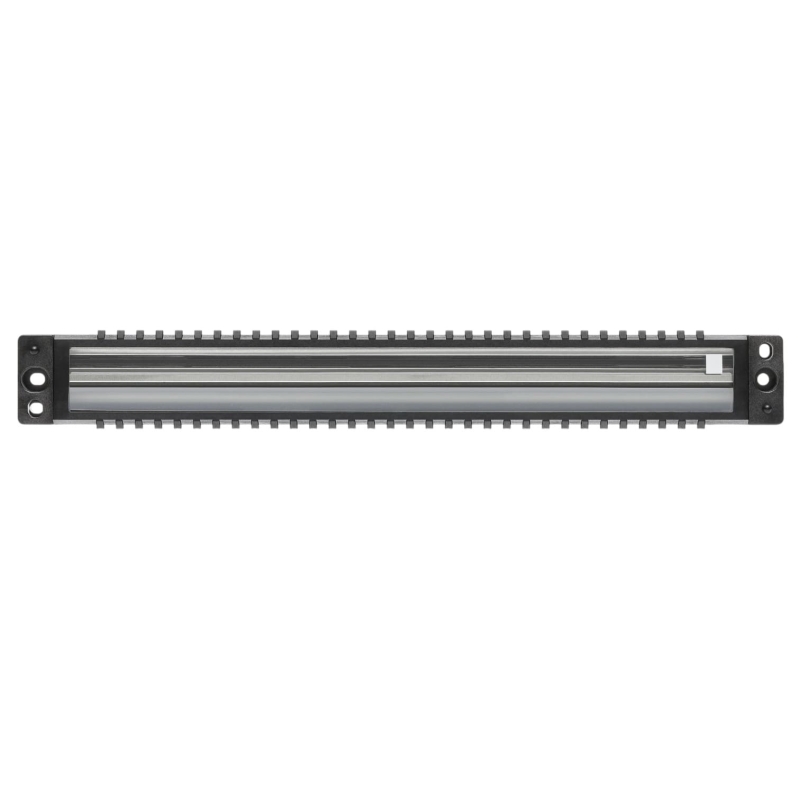

Компактная линейная сканирующая камера CIS с высокой степенью интеграции компонентов объединяет в себе светочувствительные сенсоры, источники освещения (R/G/B), объективы и схемы обработки сигналов. Благодаря продуманной конструкции обеспечивается exceptional stability и виброустойчивость, а также возможность установки в ограниченном пространстве.
Принцип формирования изображения 1:1 гарантирует точную передачу геометрии объектов без искажений и размытия краев. Это преимущество значительно упрощает монтаж, настройку и обслуживание системы, сокращая эксплуатационные расходы.
Области применения GigE CIS:
- Контроль качества этикеток;
- Создание документ-сканеров;
- Лабораторные исследования;
- Машинное зрение.
Медицина и фармацевтика
В медицинской и фармацевтической промышленности камеры WHEC CIS с линейным сканированием обладают уникальной конструкцией и принципами работы. Они позволяют проводить контроль не только с использованием обычного PD-метода, но и с помощью камерного метода. Более того, их интегрированная конструкция, объединяющая сенсор, источник света и объектив, решает проблемы, часто встречающиеся при традиционных методах, такие как необходимость большого пространства, уязвимость к вибрациям и дисторсия изображения.
С 2015 года они применяются в индустрии in-vitro диагностики и наиболее широко используются в задачах сухой химии, таких как анализ мочи, тест-полоски и иммуноблоттинг. Благодаря технологическим инновациям и разработке новых продуктов линейка продуктов была further расширена, и области их применения значительно выросли.
Технические параметры
|
|
Технические параметры |
|
Ширина сканирования (мм) |
128 |
|
Разрешение (dpi) |
300 |
|
Размер эффективного пикселя (мкм) |
84 |
|
Интерфейс |
Аналоговый/USB3.0 |
|
Тактовая частота (МГц) |
1 |
|
Источник света |
УФ/ R/G/B/ИК |
|
Рабочее расстояние (мм) |
3.5 |
Ключевые особенности
- Точность изображения: Формирование изображения 1:1 без дисторсии;
- Широкий охват: Ширина сканирования от 108 мм до 310 мм;
- Высокая производительность: Скорость сканирования до 40 кГц при 600 dpi и до 22 кГц при 1200 dpi;
- Гибкость установки: Рабочее расстояние от 0.9 мм до 29.3 мм (опционально);
- Интерфейс: LVDS для надежной передачи данных.
Характеристики
|
Технические параметры |
LVDS |
|||||
|
Ширина сканирования (мм) |
108 ~ 310 |
|||||
|
Разрешение (dpi) |
- |
- |
200 |
300 |
600 |
1200 |
|
Размер эффективного пикселя (мкм) |
- |
- |
125 |
84 |
42 |
21 |
|
Скорость сканирования (8 бит, полный вывод) |
Монохромный |
м/мин |
630 |
332 |
102 |
28 |
|
кГц |
82 |
65 |
40 |
22 |
||
|
Цветной |
м/мин |
210 |
110 |
34 |
9 |
|
|
кГц |
27 |
21 |
13 |
7 |
||
|
Источник света |
R/G/B |
|||||
|
Рабочее расстояние (мм) |
8,0 (PY), 14,8 (PL), 17,2 (PH), 29,3 (PV) |
|||||
