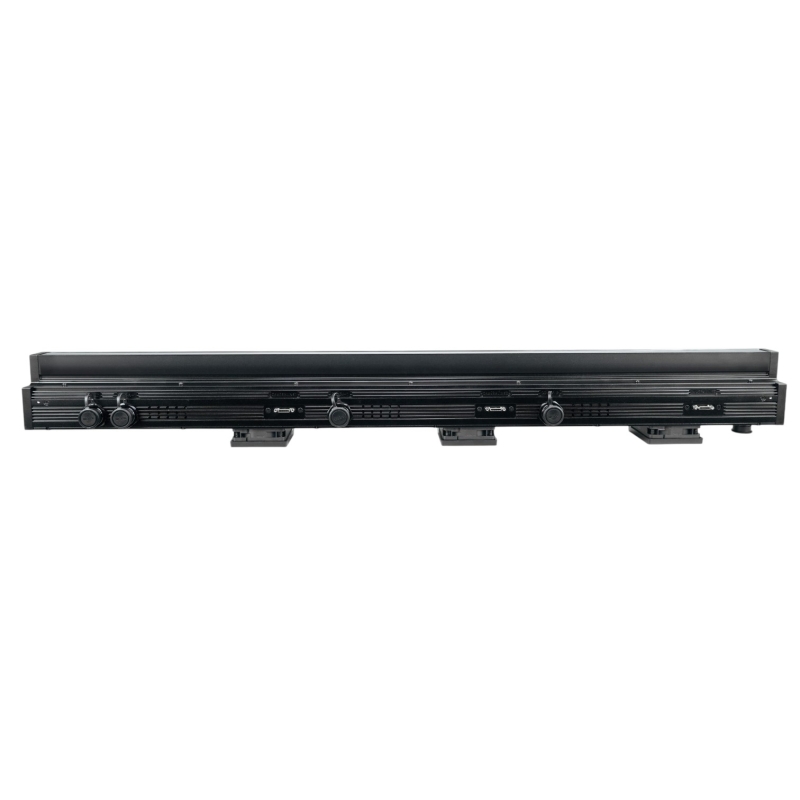

Камера линейного сканирования CIS CameraLink-Base

Камера CIS линейного сканирования обладает высокой степенью интеграции, объединяя светочувствительную матрицу, источники освещения, объектив и схемы обработки сигнала, что обеспечивает превосходную стабильность и стойкость к вибрациям, а также позволяет использовать ее в условиях ограниченного монтажного пространства. Принцип формирования изображения 1:1 позволяет избежать таких недостатков, как размытие краев и дисторсия. Это значительно повышает эффективность монтажа, наладки и технического обслуживания, экономя затраты заказчика.

Ключевые применения:

• Альтернативная энергетика: Контроль дефектов батарейных пленок и солнечных панелей;
• Электроника: Инспекция печатных плат (PCB) и полупроводниковых пластин (Wafer);
• Полиграфия: Контроль печати на этикетках, пленках и широкоформатной продукции;
• Промышленные материалы: Контроль поверхности стекла, металла, керамической плитки, деревянных панелей, тканей, кожи и волокон;
• Специализированные области: Проверка подлинности банкнот, сканирование в офисной технике, считывание лотерейных билетов и избирательных бюллетеней, анализ медицинских тест-полосок.

Альтернативная энергетика

Батарейные пленки

В литий-ионной промышленности камеры WHEC CIS с линейным сканированием широко используются на различных этапах производства, включая нанесение покрытия, каландрирование (валковое прессование), резку, насечку/ламинирование, упаковку элементов и другие. Они применяются для различных задач, таких как контроль дефектов пленки, посторонних включений, несовпадений и измерения размеров.

Камеры CIS с линейным сканированием обладают явными преимуществами в области контроля батарейных пленок: компактная конструкция, простая установка, формирование изображения 1:1 и отсутствие дисторсии. Одна камера CIS может сканировать широкую батарейную пленку без необходимости сложного монтажа в ограниченном пространстве. Она может быть легко установлена как сверху, так и снизу двухсторонних покрытых пленок. Возможность формирования изображения 1:1 обеспечивает согласованное изображение дефектов с телецентрическим полем зрения, что упрощает отслеживание дефектов на различных этапах процесса.

Технические параметры

 Солнечные панели

В фотовольтаической (PV) промышленности камеры WHEC CIS с линейным сканированием широко используются для контроля дефектов поверхности, царапин, трещин, посторонних включений, разницы в цвете, измерения размеров и т.д. По сравнению с обычными камерами, камеры CIS обладают явными преимуществами в области солнечных панелей: компактная конструкция, простая установка, формирование изображения 1:1 и отсутствие дисторсии. Одна камера CIS может сканировать до 3000 мм без необходимости сшивания изображений. Возможность формирования изображения 1:1 обеспечивает согласованное изображение дефектов с телецентрическим полем зрения, что упрощает отслеживание дефектов на различных этапах процесса.

Технические параметры

Преимущества технологии:

• Компактность: Легко встраивается в существующие производственные линии даже в условиях нехватки пространства;
• Высокая точность: Телецентрическая оптика и отсутствие дисторсии обеспечивают точные и стабильные результаты измерений;
• Широкая полоса сканирования: Одна камера охватывает до 3000 мм и более без сшивания изображений;
• Простота интеграции: Решения «всё в одном» (сенсор, объектив, освещение) ускоряют и упрощают внедрение.

Ключевые особенности

• Отсутствие дисторсии: Формирование изображения 1:1;
• Широкоугольное бесшовное сканирование: от min 18 мм до max 6000 мм;
• Высокая скорость сканирования: до max 59 кГц @ 600 dpi;
• Высокое разрешение: до max 1200 dpi;
• Рабочее расстояние: от min 0.9 мм до max 29.3 мм (опционально);
• Интерфейсы: CameraLink Base/Full (опционально).
