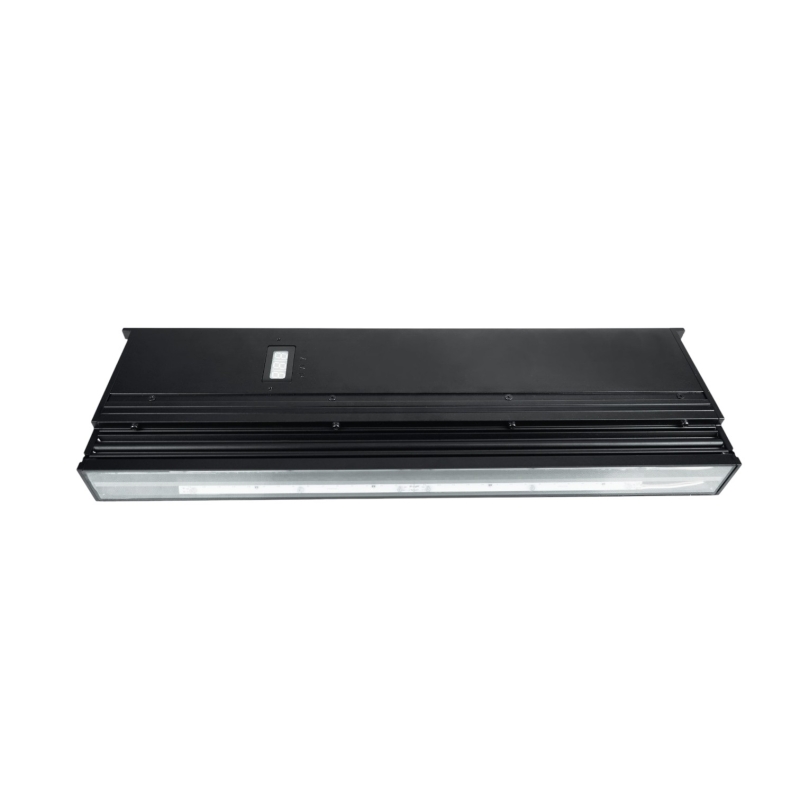

Камера линейного сканирования CIS обладает высокой степенью интеграции светочувствительных сенсоров, источников света, объективов и схем обработки, обеспечивая превосходную стабильность и виброустойчивость, а также подходит для монтажа в стесненных условиях. Принцип ее формирования изображения заключается в получении изображения в масштабе 1:1, что позволяет избежать таких недостатков, как размытие краев и дисторсия. Это значительно повышает эффективность монтажа, наладки и технического обслуживания, экономя затраты заказчика.
Области применения GigE CIS:
- машинное зрение;
- инспекция рулонных материалов;
- инспекция деревянных панелей;
- инспекция текстиля и инспекция стекла.
Текстиль

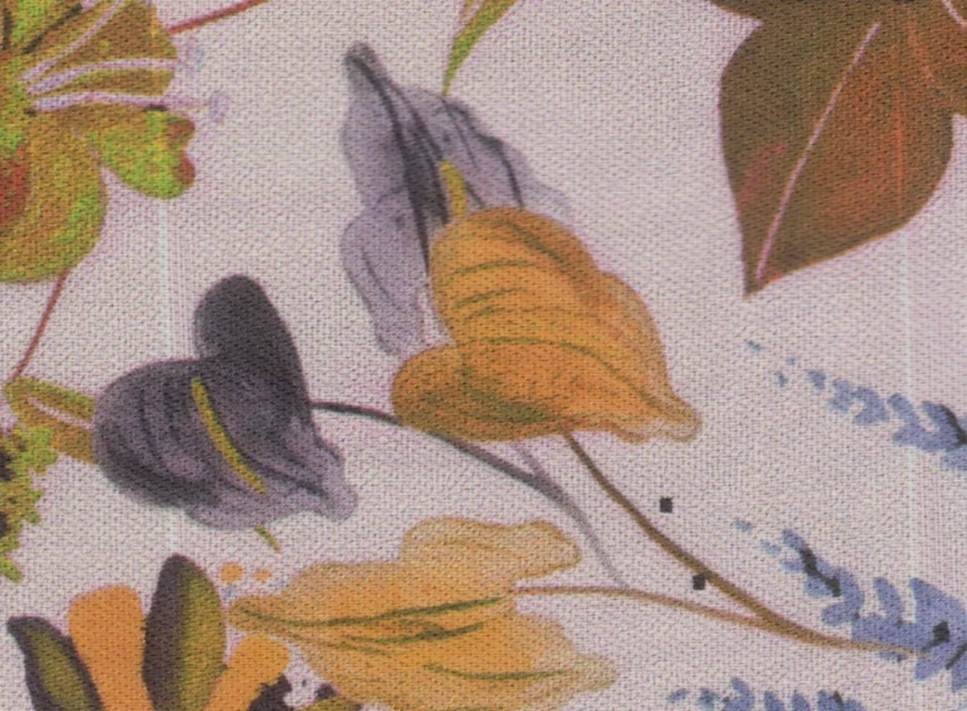

Ткани
В текстильной промышленности камеры CIS с линейным сканированием успешно применяются для визуального контроля тканей, ковров, нетканых материалов и др. Конкретные задачи контроля включают вмятины, выпуклости, дыры, дефекты, пятна, протяжки нитей, разницу в цвете, размеры и различные другие визуальные проверки.
Используя преимущества CIS, такие как компактное монтажное пространство и простая настройка, они не только повышают производственную эффективность оборудования заказчика, но и способствуют снижению его затрат.
Технические параметры
|
|
Технические параметры |
Под заказ |
|
Ширина сканирования (мм) |
1100/1300/1600/1960 |
|
|
Разрешение (dpi) |
200 |
|
|
Размер эффективного пикселя (мкм) |
127 |
|
|
Скорость сканирования (м/мин) |
124 |
|
|
Строчная частота (кГц) |
16 |
|
|
Интерфейс |
CameraLink |
|
|
Источник света |
R/G/B (встроенный) |
Белый встроенный/внешний опционально |
|
Рабочее расстояние (мм) |
14,8 (PL) |
17,2 (PH), 29,3 (PV) |
Кожа
В кожевенной промышленности камеры WHEC CIS с линейным сканированием были успешно интегрированы в крупногабаритные раскройные машины для кожи и вышли на рынки, такие как автомобильный, мебельный и модной индустрии. Перед раскроем кожи камеры CIS используются для визуального контроля кожи, включая проверку на вмятины, выпуклости, царапины, дыры, дефекты, пятна, размеры и многое другое.
Используя преимущества CIS, такие как компактное монтажное пространство, простая калибровка и точное сканирование, они эффективно повышают коэффициент использования кожи и улучшают производственную эффективность оборудования заказчика.

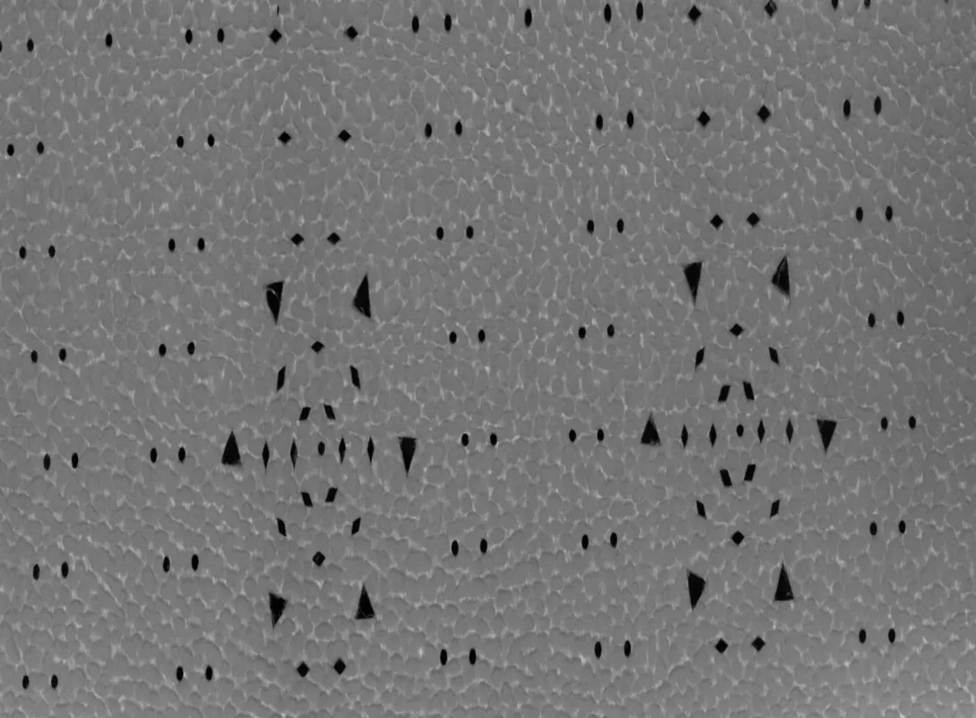

Сканирование изображения с помощью CIS
Технические параметры
|
|
Технические параметры |
Под заказ |
|
Ширина сканирования (мм) |
1100/1800/2300/3000/3500 |
|
|
Разрешение (dpi) |
300 |
|
|
Размер эффективного пикселя (мкм) |
84 |
|
|
Скорость сканирования (м/мин) |
48 |
|
|
Строчная частота (кГц) |
9 |
|
|
Интерфейс |
CameraLink |
|
|
Источник света |
Белый (встроенный) |
R/G/B встроенный/внешний опционально |
|
Рабочее расстояние (мм) |
17,2 (PL) |
14,8 (PH), 29,3 (PV) |

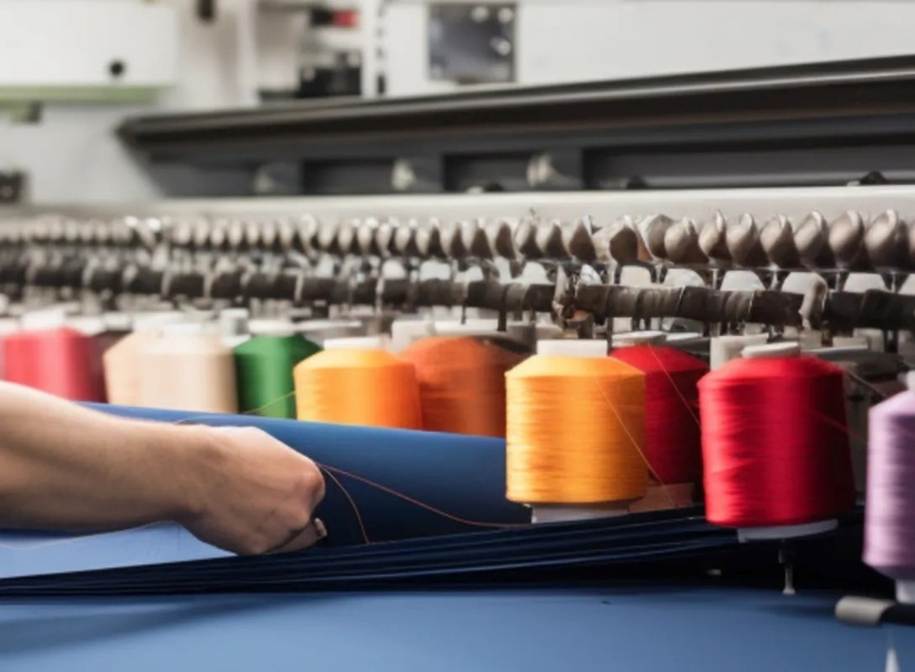

Волокна
В промышленности волокон камеры WHEC CIS с линейным сканированием могут использоваться для визуального контроля в ходе производственных процессов различных типов волокон, таких как нейлон, полиэстер, спандекс, углеродное волокно, стекловолокно и PE-волокно. Конкретные задачи контроля включают царапины, обрывы, пузыри, вмятины, пятна и многое другое. Используя преимущества камер CIS, такие как компактное монтажное пространство и возможность использования как внешних, так и встроенных источников света, они приносят значительное удобство в практическом применении заказчикам и повышают их производственную эффективность.
Технические параметры
|
|
Технические параметры |
Под заказ |
|
Ширина сканирования (мм) |
218/800/1100/1500 |
|
|
Разрешение (dpi) |
600 |
|
|
Размер эффективного пикселя (мкм) |
42 |
|
|
Скорость сканирования (м/мин) |
48 |
|
|
Строчная частота (кГц) |
18 |
|
|
Интерфейс |
CameraLink |
|
|
Источник света |
R/G/B (встроенный) |
Белый/ИК/УФ встроенный/внешний опционально |
|
Рабочее расстояние (мм) |
14,8 (PL) |
17,2 (PH), 29,3 (PV) |
Ключевые особенности
- Формирование изображения без искажений: 1:1;
- Широкоугольное бесшовное сканирование: мин. 18 мм - макс. 1960 мм;
- Высокая скорость сканирования: макс. 61 кГц @ 600 dpi;
- Высокое разрешение: макс. 600 dpi;
- Рабочее расстояние: мин. 0.9 мм - макс. 29.3 мм (опционально);
- Интерфейсы: 10GigE / 2.5GigE (опционально).
Характеристики
|
Технические параметры |
10GigE |
||||
|
Ширина сканирования (мм) |
18~1960 |
||||
|
Разрешение (dpi) |
- |
- |
200 |
300 |
600 |
|
Размер эффективного пикселя (мкм) |
- |
- |
125 |
84 |
42 |
|
Скорость сканирования (8 бит, полный вывод) |
Монохромный |
м/мин |
1030 |
522 |
150 |
|
кГц |
136 |
104 |
61 |
||
|
Цветной |
м/мин |
344 |
175 |
50 |
|
|
кГц |
45 |
34 |
20 |
||
|
Источник света |
Монохромный (белый), Цветной (R/G/B) |
||||
|
Рабочее расстояние (мм) |
8,0 (PY), 14,8 (PL), 17,2 (PH), 29,3 (PV) |
||||
