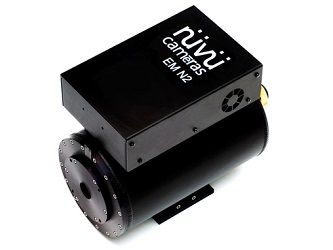

EMCCD камеры серии EM N2 компании Nuvu Cameras представляют собой EMCCD камеры с охлаждением сенсора жидким азотом, благодаря чему обеспечивают максимальную чувствительность в различных применениях для съемки при слабом освещении. Данная технология охлаждения сенсора была первоначально разработана для использования в камерах для применений, связанных с астрономией и астрофизикой, где требуется достижение минимально возможных уровней шумов и максимальной чувствительности для регистрации слабосветящихся объектов.
Превосходное Соотношение Сигнал/Шум достигается за счет:

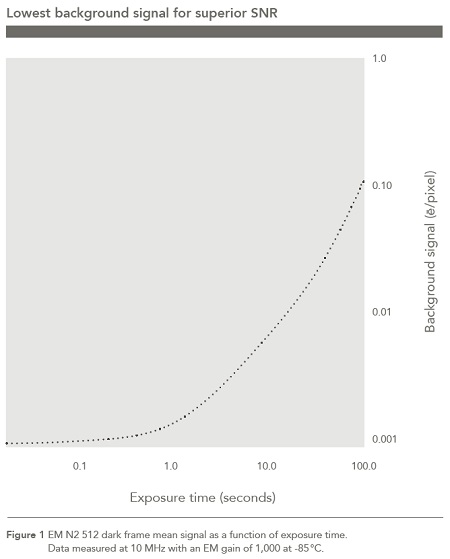

- Охлаждение жидким азотом сенсора до -110±0,01°C для минимального фонового сигнала;
- Запатентованная электроника, уменьшающая собственный шум камеры EMCCD для действительного счета фонового сигнала и высокий коэффициент умножения электронов (до 5000), в инвертированном режиме работы (IMO) для оптимальных результатов в условиях слабой освещенности.
Улучшенная Чувствительность, обеспечивающая высокоэффективную визуализацию при низком уровне освещенности, следовательно, более быстрый захват изображения с частотой кадров более 63 кадров в секунду при полном кадре при скорости считывания 20 МГц.
Высокое Качество Изображения благодаря большей эффективности передачи заряда.
Никаких Алгоритмов Шумовой Фильтрации, потому что количество создаваемого шума минимальное, что устраняет риск удаления подлинных фотоэлектронов.
Основные особенности:
- диапазон электронного усиления от 1 до 5000 - самый низкий эффективный шум считывания, непревзойденные возможности обнаружения одиночного фотона;
- самые низкие уровни индуцированных синхроимпульсами зарядов (CIC) – наивысшее соотношение сигнал/шум в результате снижения CIC, основного источника шума EMCCD камер;

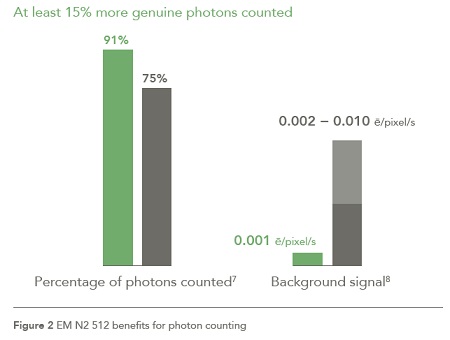

- оптимизированная запатентованная технология для истинного счета фотонов - режимы линейного и фотонного счета доступны в работе с электронным умножением;
- максимальная эффективность передачи горизонтального заряда - более четкие изображения, отсутствие утечки пикселей;
- максимальная эффективность охлаждения – пренебрежимо малый темновой шум, превосходная эффективность передачи заряда;
- высочайшая квантовая эффективность - лучшая чувствительность благодаря сенсору класса 1 с задней подсветкой, сенсор EMCCD;
- скорость считывания пикселя до 20 МГц – самая быстрая скорость считывания для EMCCD камер 512х512;
- временные отметки - высокоточная отметка времени каждого опроса пикселя, вход GPS для абсолютной временной маркировки (опционально);
- mROI – выбор нескольких настраиваемых областей интереса на детекторе, чтобы увеличить скорость опроса;
- режим кадрирования - ускорение сбора данных для области интереса за счет маскирования части EMCCD сенсора, большая гибкость в опросе области интереса, используя настраиваемый размер и положение для обрезки исследуемой области изображения на сенсоре.
Технические характеристики камеры EMCCD EM N2 512:
|
Параметр |
Значение |
|
Количество пикселей |
512х512 |
|
Спектральный диапазон |
250-1100 нм |
|
Размер пикселя |
16х16 мкм |
|
Размер активной области сенсора |
8.19х8.19 мм |
|
Скорость кадров |
63 к/с |
|
Шум считывания с электронным умножением при 20 МГц |
<0.1 e- |
|
Максимально допустимый коэффициент электронного умножения |
5000 |
|
Темновой ток (все рабочие режимы) |
0.0002 e-/пиксель/с |
|
Эффективность передачи заряда |
>0.999993 |
|
Эффективность регистрации одного фотона (коэффициент электронного умножения = 5000) |
>91% |
|
Разрядность АЦП |
16 бит |
|
Выбираемая стабилизированная температура охлаждения при максимальной скорости считывания кадров 20 МГц |
до -110С при охлаждении жидким азотом |
|
Температурная стабилизация сенсора |
+/- 0.01C |
|
Емкость электронной ямы пикселя изображения |
800 000 e- |
|
Временное разрешение экспозиции |
4 нс |
|
Диапазон времени экспозиции |
25 нс – дни |
|
Емкость резервуара для заполнения жидким азотом |
1 литр |
|
Рабочая температура |
от 0 до 30С |
|
Напряжение питания |
220 В |
|
Габаритные размеры |
304.98х246.19х152.4 мм |
|
Интерфейс передачи данных |
Camerlink или GigE |
Серия камер EM N2 компании Nuvu Cameras предлагает высокий уровень отношения сигнал/шум для съемки в условиях слабой освещенности. Данные камеры поддерживают все размеры детектора EMCCD и предлагают температуру охлаждения до -110 °C (система охлаждения на жидком азоте). Запатентованная технология контроллера для счета фотонов от Nüvü Camēras обеспечивает самые низкие уровни заряда, индуцированного синхроимпульсом. Это позволяет получить более высокие коэффициенты усиления для достижения минимизации шума считывания и максимальной эффективности горизонтальной передачи заряда (CTE) для более четких изображений - без деформации.
EMCCD камеры Nüvü Camēras
|
Тип сенсора
|
CMOS |
|
Разрешение
|
512x512 |
