Лабораторная работа: «Иттербиевый волоконный лазер»
Изучаемые темы: |
|
|
- Основы сборки волоконного лазера; - Оптическая накачка; - Легированное оптическое волокно; - Резонатор на основе брэгговских решеток; |
- Линейный и кольцевой резонатор; - Спектральная ширина линии; - Визуализатор лазерного излучения; - Детектирование излучения. |
Волоконные лазеры широко применяются в различных промышленных технологиях, медицине, научных исследованиях. В промышленности волоконные иттербиевые лазеры используются для маркировки, резки, сварки, термообработки. Это обусловлено рядом преимуществ волоконных лазеров: они не критичны к юстировке, характеризуются стабильностью параметров, имеют высокое качество выходного пучка, малые габариты и вес.
При выполнении лабораторной работы обучающиеся изучают физические принципы работы волоконного лазера, его конструктивные особенности, модовый состав излучения, определяют энергетические характеристики излучения лазера.

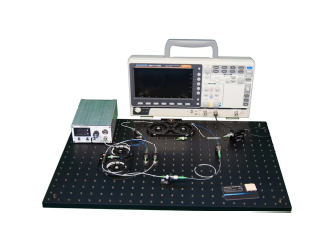

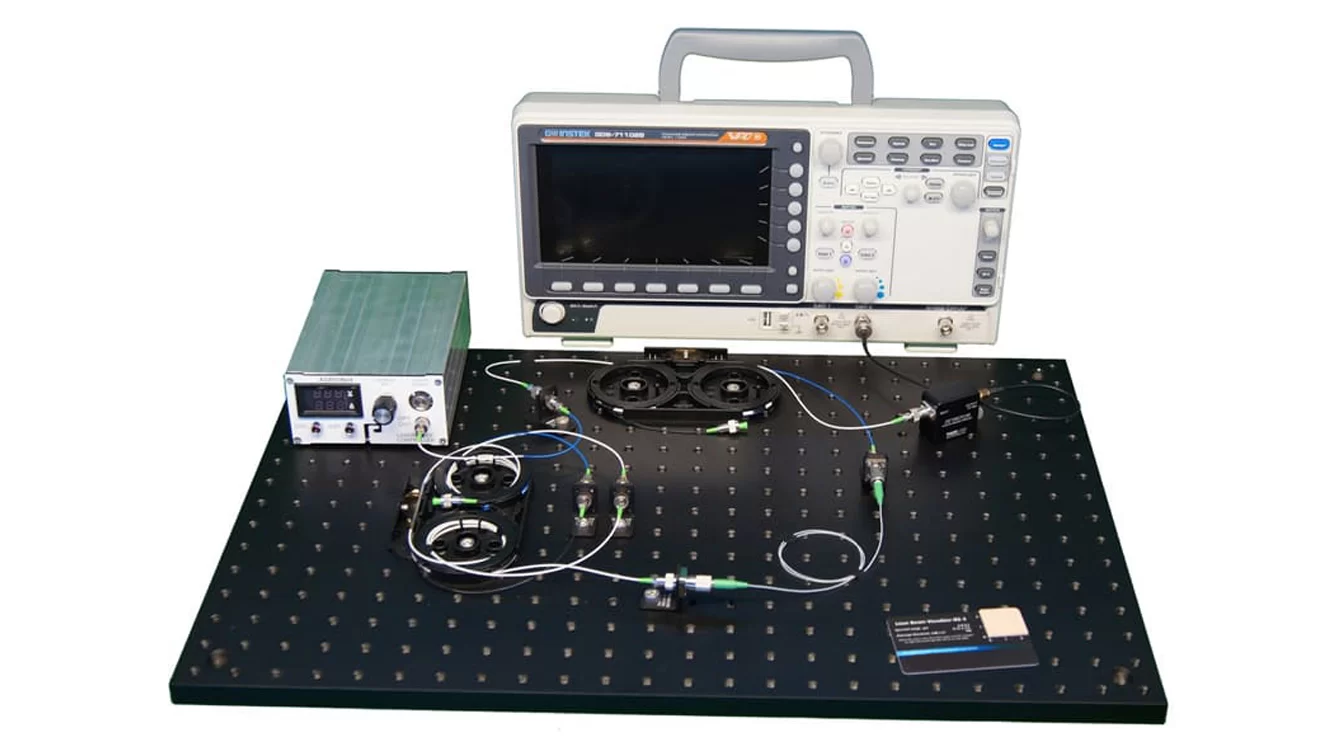

Комплектация: |
|
|
- Лазерный модуль накачки со стабилизацией длины волны 976 нм, 1 шт; - Терминал управления лазерным модулем накачки, 1 шт; - Алюминиевая оптическая плита (300 мм x 450 мм x 12.7 мм, отверстия: M6), 1 шт; - Активное оптическое волокно, легированное иттербием, в защитной фуркационной трубке, 1 м; - Оптоволоконный мультиплексор 976/1064 нм, 1 шт; - Оптоволоконный делитель 50/50, 1064 нм, 1 шт; - Оптоволоконный делитель 30/70, 1064 нм, 1 шт; - Лоток для оптоволоконных компонентов, 2 шт; |
- Оптическая соединительная розетка FC/APC, 7 шт; - Оптический соединительный кабель с разъемами FC/APC, 1 шт; - Набор для чистки оптических коннекторов(FCC-7020+FCC-7021); - Визуализатор лазерного излучения ИК2-1, 1 шт; - Фотодетектор с оптическим разъемом FC/APC, 5 ГГц, 1 шт; - Описание работы, 1 шт; - Упаковочный кейс с ложементом, 1 шт. |
Дополнительное оборудование:
- Измеритель мощности, 1 шт. (7Z01580 одноканальное устройство индикации StarBright с кабелем, Ophir+7Z02402 датчик фотодиодный в комплекте с адаптерами);
- Полупроводниковый насыщающийся поглотитель SESAM (SAM-1064 или SAM-1040 нм), который позволит исследовать режим пассивной синхронизации мод волоконного лазера (mode-locked): порог генерации этого режима, одно- и многоимпульсные режимы работы, длина резонатора по частоте генерации, типы спектров для резонаторов с нормальной, аномальной и нулевой дисперсией;
- Волокно, сохраняющее поляризацию длиной 0.3, 0.5, 0.7 и 1 м (PM980-XP). Это позволит исследовать интерференцию волн в волоконном лазере и изучать характеристики интерференции (период и глубину) в зависимости от длины волокна, сохраняющего поляризацию и от коэффициента деления каплер-зеркала;
- Осциллограф цифровой, 100 МГц, 2 канала, 1 шт.
Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.
Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.
