Многие фотоприемники, такие как фотоэлектронные умножители, лавинные фотодиоды, счетчики фотонов требуют электропитание до нескольких тысяч вольт. Компания Laser Components предлагает недорогие источники питания высокого напряжения для работы с такими фотоприемниками.
Серия dBC

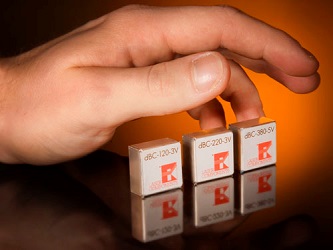

Источники питания серии dBC представляют собой миниатюрные высоковольтные модули питания специально разработанные для питания лавинных фотодиодов. В серии dBC представлены три источника питания, которые даже при своих габаритных размерах всего 21х21х8.3 мм достигают выходного напряжения до 380 В.
Эти источники питания имеют встроенную схему температурной компенсации, которая позволяет управлять как дискретными лавинными фотодиодами, так и модулями ЛФД с датчиками температуры. Интегрированный в модуль питания ограничитель тока обеспечивает защиту лавинного фотодиода от засветки. Выходное напряжение можно регулировать аналоговым управляемым напряжением или делителем напряжения, или цифровым интерфейсом (SPI или RS-232).
Технические параметры источников питания серии dBC:
|
Параметр |
Модель dBC-120-3x |
Модель dBC-220-3x |
Модель dBC-380-5x |
|
Рабочее напряжение |
2.8 … 12.5 В |
2.8 … 12.5 В |
4.8 …12.5 В |
|
Выходное напряжение |
1 … 120 В |
1 … 220 В |
1 … 380 В |
|
Выходная регулировка |
0 … +2.2 В |
0 … +2.2 В |
0 … +2.2 В |
|
Датчик температуры (по умолчанию) |
кремниевый фотодиод |
кремниевый фотодиод |
кремниевый фотодиод |
|
Выходной ток |
max 0.45 мА |
max 0.45 мА |
0.3 мА при 380 В, max 0.9 мА при КЗ |
|
Рабочие температуры |
-10 0С … +50 0С |
-10 0С … +50 0С |
-10 0С … +50 0С |
|
Габаритные размеры |
21 х 21 х 8.3 мм |
21 х 21 х 8.3 мм |
21 х 21 х 8.3 мм |
|
Вес |
10 грамм |
10 грамм |
10 грамм |
Серия ABC

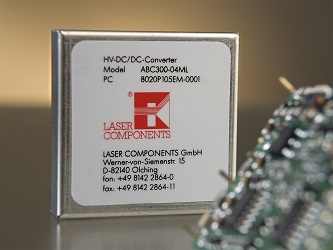

Высоковольтные источники питания серии ABC представляют собой DC/DC преобразователи с габаритными размерами всего 40х40х13 мм, которые могут быть легко смонтированы на печатные платы. Источники питания содержат генератор импульсов, который работает с тактовой частотой около 100 кГц. Выходное напряжение обладает высокой стабильностью и точно регулируется, а температурный коэффициент выходного напряжения может быть точно адаптирован к свойствам лавинного фотодиода. Встроенная схема температурной компенсации позволяет управлять как дискретными лавинными фотодиодами, так и модулями ЛФД с датчиками температуры. Управляющее напряжение может быть подано снаружи или изнутри подключением потенциометра к внутреннему опорному напряжению +5 В. Вход имеет защиту от перенапряжения, а выходной ток ограничен до безопасного уровня для обеспечения защиты лавинного фотодиода от перегрузки.
Технические параметры источников питания серии ABC:
|
Параметр |
Модель ABC-550-04 |
Модель ABC-550-05 |
Модель ABC-550-06 |
|
Рабочее напряжение |
+10 … +18 В |
+10 … +18 В |
+10 … +18 В |
|
Установки усилителя |
0 … +5.0 В |
0 … +5.0 В |
0 … +5.0 В |
|
Управляющее напряжение |
0 … +5.0 В |
0 … +5.0 В |
0 … +5.0 В |
|
Опорное напряжение |
+5.050 В |
+5.050 В |
+5.050 В |
|
Датчик температуры (по умолчанию) |
терморезистор |
кремниевый фотодиод |
терморезистор |
|
Выходной ток |
max 0.2 мА |
max 0.2 мА |
max 0.2 мА |
|
Выходное напряжение |
+10 … +500 В |
+10 … +500 В |
-10 … -500 В |
|
Рабочие температуры |
-10 0С … +50 0С |
-10 0С … +50 0С |
-10 0С … +50 0С |
|
Габаритные размеры |
40 х 40 х 10 мм |
40 х 40 х 10 мм |
40 х 40 х 10 мм |
|
Вес |
35 грамм |
35 грамм |
35 грамм |
Серия HV
Высоковольтные источники питания серии HV представляют собой DC/DC преобразователи разработанные для оптимальной работы фотоэлектронных умножителей, но также могут использоваться с лавинными фотодиодами, твердотельными детекторами и пьезоэлементами, при работе с которыми требуется стабильное высокое напряжение в экранированном корпусе. Выходной ток ограничен до безопасного уровня, так что детектор защищен от перегрузки.
В серии HV представлены два типа источников высокого напряжения, которые выпускаются с различными выходными напряжениями и токами: модель HV1500-41 с напряжением от 50 до 1500 В при токе 1 мА и модель HV3000-42 с напряжением от 100 до 3000 В при токе 0.4 мА. Источники питания серии HV требуют входное рабочее напряжение 15 В и потребляют ток 160 мА при полной загрузке. Они доступны для заказа с положительным или отрицательным выходным напряжением.
Технические параметры источников питания серии HV:
|
Параметр |
Модель HV-1500-41 |
Модель HV-3000-42 |
|
Рабочее напряжение |
+11 … +15 В |
+10 … +15 В |
|
Установки усилителя |
0 … +5.0 В |
0 … +5.0 В |
|
Управляющее напряжение |
0 … +5.0 В |
0 … +5.0 В |
|
Опорное напряжение |
+5.050 В |
+5.050 В |
|
Выходной ток |
max 20 мА |
max 20 мА |
|
Выходное напряжение |
+/-10 … +/-1500 В |
+/-10 … +/-3000 В |
|
Рабочие температуры |
0 0С … +40 0С |
0 0С … +40 0С |
|
Габаритные размеры |
40 х 40 х 13 мм |
40 х 40 х 13 мм |
|
Вес |
48 грамм |
48 грамм |
