Интерферометр GEMINI-2D - это усовершенствованная модель интерферометра GEMINI, специально разработанная для:
- поддержания постоянной дисперсии во время сканирования относительной задержки между двумя сгенерированными репликами света;
- сохранения фиксированного абсолютного времени прибытия одной из двух реплик (с аттосекундной стабильностью).
Возможность генерирования двух коллинеарных реплик света делает интерферометр GEMINI-2D идеальным устройством для измерения с временным разрешением, в котором сохранение длительности импульса и синхронизация с другим световым импульсом имеют решающее значение для обеспечения временного разрешения.
Интерферометр GEMINI-2D был разработан для экспериментов по двумерной электронной спектроскопии (2DES) для генерации пары коллинеарных импульсов фазовой синхронизации и ультракоротких импульсов накачки.
Интерферометр GEMINI-2D упрощает экспериментальную установку для генерации необходимой пары импульсов с фазовой синхронизацией для возбуждения образца. Это гарантирует контроль относительной задержки между импульсными репликами с точностью до суб-аттосекундной длительности и долгосрочную воспроизводимость.
Это делает настройку двумерной электронной спектроскопии (2DES) гораздо более компактной, простой в эксплуатации и экономически выгодной, чем использование дифракционно-оптических светоделителей, формирователей импульсов или активной стабилизации длины пути.
Основные особенности:
- Высокая пропускная способность, обеспечивающая высокую чувствительность;
- Стабильность около 1 аттосекунд между двумя репликами света;
- Быстрое сканирование (<1 сек.);
- Диапазон сканирования выбирается пользователем;
- Компактный и нечувствительный к вибрациям.
Технические характеристики интерферометра GEMINI-2D:
|
Версия интерферометра |
S |
M |
L |
|
Спектральный диапазон, нм |
250-3500 | ||
|
Максимальная временная задержка при 600 нм, фс |
+/-400 (SYM), -100 -> 700 (ASY) |
+/-700 (SYM), -100 -> 1300 (ASY) |
+/-1050 (SYM), -100 -> 2000 (ASY) |
|
Стабильность временной задержки |
<1 аттосекунды | ||
|
Режимы работы |
Непрерывное сканирование или пошаговое сканирование | ||
|
Габаритные размеры, мм |
180 х 180 х 90 | ||
|
Вес, кг |
3 | ||
Двумерная спектроскопия (в геометрии зонд-накачка)
- Интерферометр GEMINI 2D помещается в пучок накачки перед образцом, что позволяет генерировать два коллинеарных и фазовых импульса накачки (1 и 2) с относительной переменной задержкой T1 (время когерентности).
- Абсолютное время прихода импульса 2 сохраняется постоянным, чтобы не изменять задержку T2 (время заполнения) во время сканирования T1.
- В геометрии зонда насоса сигналы фазирования и нефазирования - PNR + R - излучаются в одном и том же направлении в качестве зонда (3), который также действует как локальный генератор (гетеродин), который гетеродинирует их на детекторе.

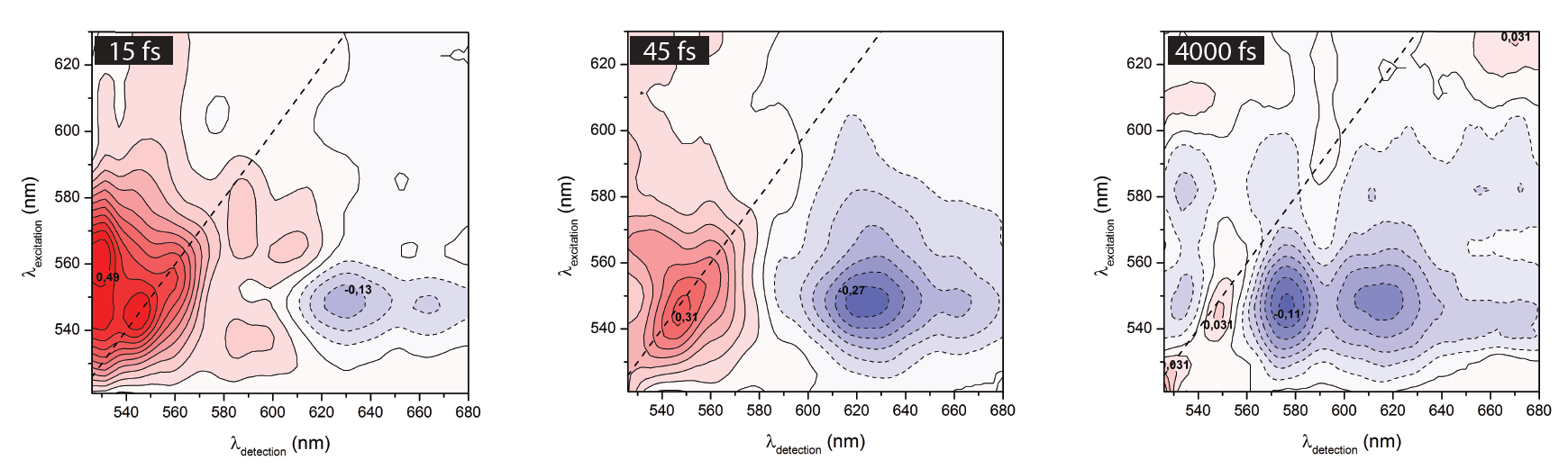

Двумерные карты измерений двумерной электронной спектроскопии, полученные на комплексе Light Harvesting (LH1) образца Rhodospirillum Rubrum для трех различных периодов населенности T2 (15 фс, 45 фс, 4000 фс)
Осциллирующий переходный сигнал как функция относительной задержки T1 между двумя импульсами накачки при выбранной длине волны зонда и фиксированном времени населенности T2. Преобразование Фурье как функция T1 для каждой длины волны зонда позволяет получить 2D-карты в виде функции обнаружения и возбуждения длин волн.
Рабочие характеристики GEMINI 2D
Воспроизводимость / повторяемость

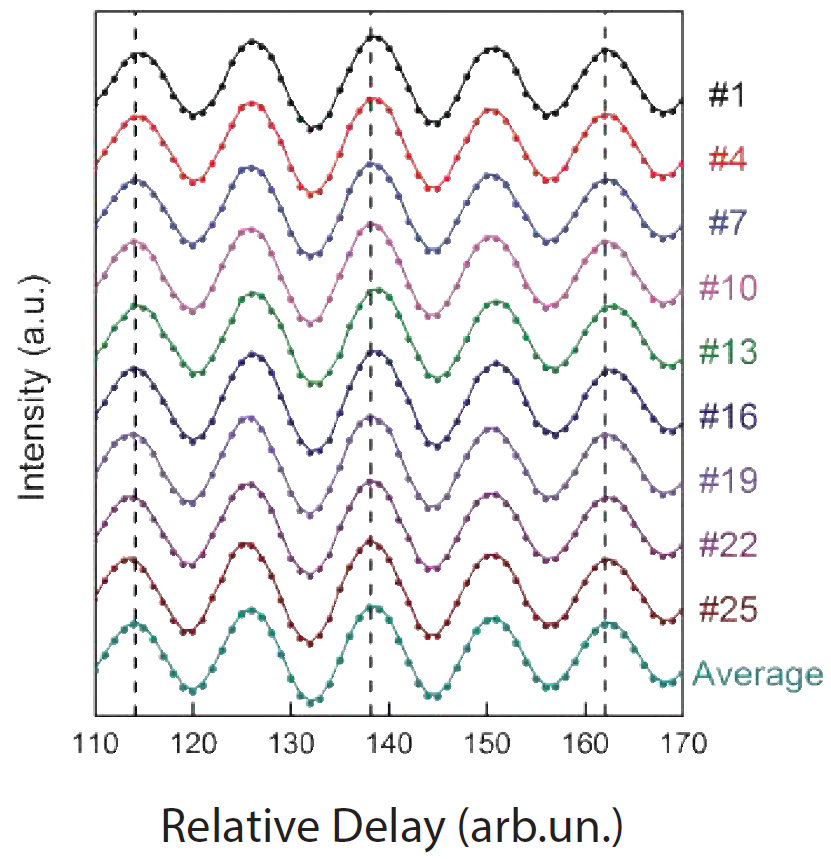

Шаблоны интерференции между двумя репликами света генерируется интерферометром GEMINI-2D, измеренные для другого указанного номера сканирования справа. Нижняя кривая является средней из 40 сканов. Измерения показывают исключительную воспроизводимость!
Стабильность

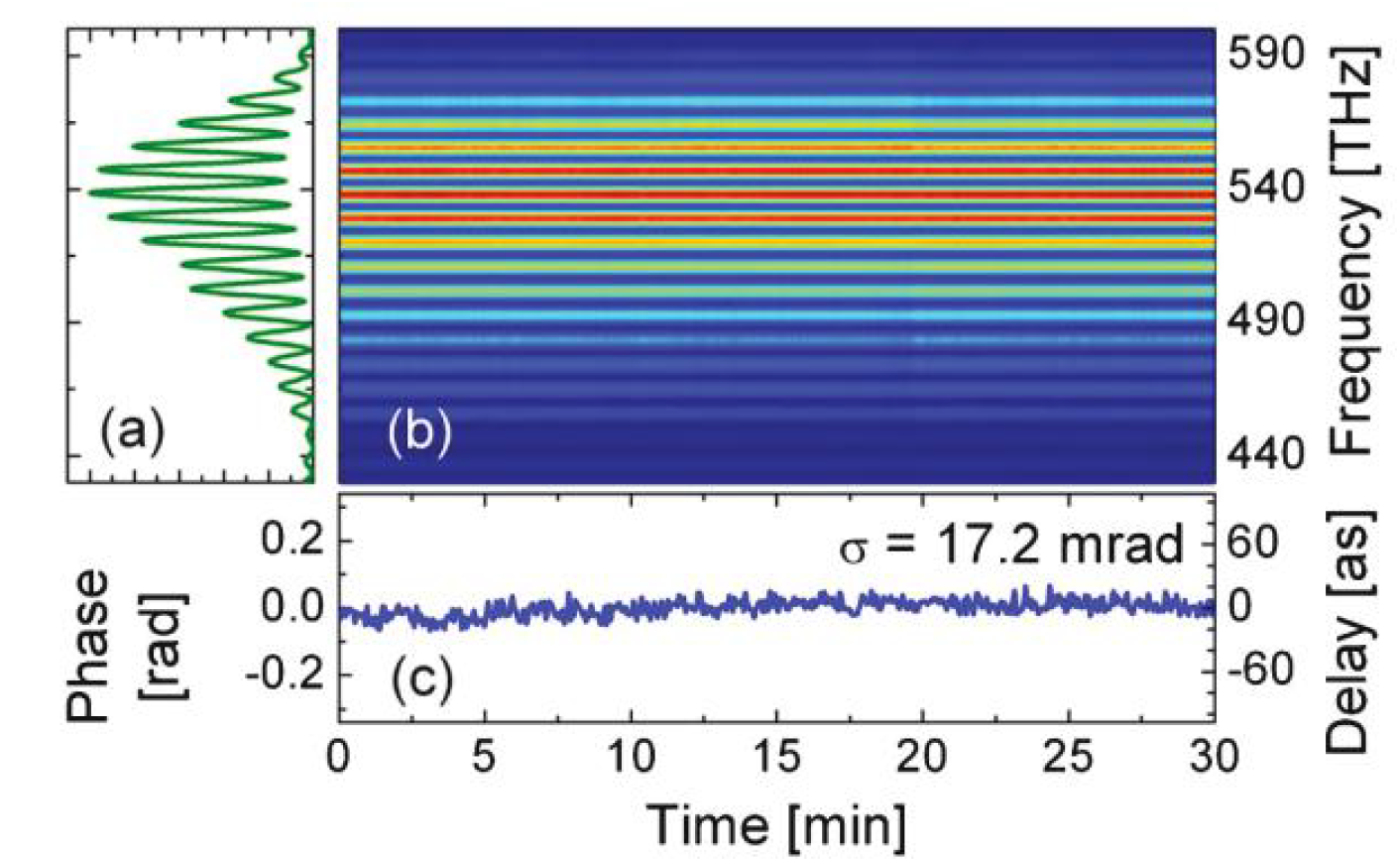

(а) Рисунок полос, созданный интерференцией двух реплик света созданный интерферометром GEMINI-2D; (б) последовательность полос получается путем сохранения относительной задержки в течение 30 минут; и (с) соответствующие фазовые колебания. Фазовый джиттер меньше 1 ∕ 360 оптического цикла
Задержка

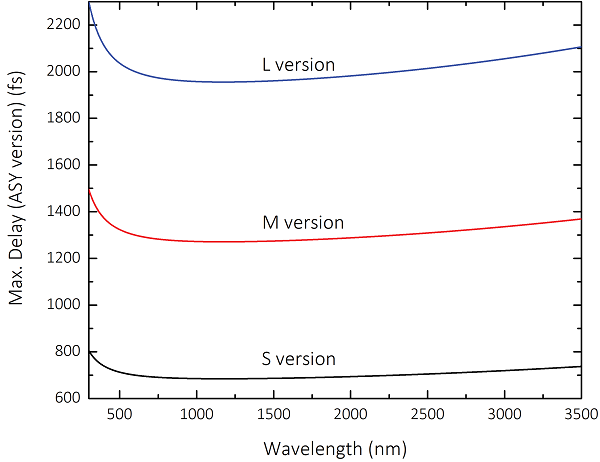

Максимальная задержка относительно асимметричной конфигурации (ASY) достижимой с тремя различными моделями интерферометра (S, M и L) в качестве функции длины волны
