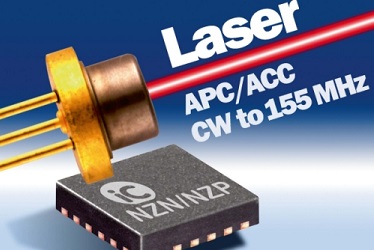

Управление лазерными диодами осуществляется достаточно просто, когда схема управления (драйвер) интегрирована в одну интегральную микросхему или плату драйвера. Лазерные драйверы серии iC могут управлять непрерывными лазерными диодами с током до 60 мА. При использовании внешнего силового транзистора драйвер может работать с непрерывными лазерными диодами с током до 4 А. Для этого требуется всего четыре внешних элемента – три конденсатора и один резистор, который регулирует поток мощности к лазерному диоду. Монитор тока, не зависящий от температуры и напряжения питания, используется в качестве эталона. Напряжение питания составляет от 2.4 до 6 В.
При разработке лазерных драйверов основной целью является безопасность эксплуатации. Поэтому в лазерные драйверы серии iC были интегрированы защитные элементы против обратного напряжения, электростатического разряда, перегрева и слишком высоких токов. Через 150 мкс после подачи напряжения работа лазерного драйвера начинается с быстрого плавного пуска. В случае ошибки, например, слишком большой ток после сбоя в цикле обратной связи или перегрева чипа – ток лазерного диода немедленно прерывается. Перезапуск требует подачи нового напряжения. Лазерные драйверы серии iC доступны для заказа в корпусе SO8 и MSOP8 и подходит для всех типов соединений лазерных диодов (Р, М, N).
Технические параметры интегрированных драйверов для непрерывных лазерных диодов (Таблица 1):
|
Параметр |
Модель интегрального драйвера для непрерывных лазерных диодов | |||||
|
Напряжение питания |
3.5 до 5.5 В |
3 до 5.5 В |
3.5 до 5.5 В (В: 3 до 5 В (15 В) |
2.8 до 11 В |
3.5 до 5.5 В |
3 до 5.5 В |
|
Ток лазерного диода |
3х65 мА, 3x300 мА пик |
6х500 мА |
2х150 мА или 2х700 мА |
2х750 мА или 1х1500 мА |
3х100 мА, 3х700 мА пик |
300 мА |
|
Режим работы |
от непрерывного до 155 МГц (tr/tf 1 нс) |
от непрерывного до 200 МГц (tr/tf <1 нс) |
от непрерывного до 155 МГц (tr/tf 1 нс) |
от непрерывного до 0.2 кГц |
от непрерывного до 155 МГц (tr/tf 1.5 нс) |
от непрерывного до 155 МГц (tr/tf 1.5 нс) |
|
Регулируемая АРС (схема контроля мощности) |
--- |
--- |
--- |
логарифмическая конфигурация |
пиковое значение (4 уровня) |
пиковое значение, усреднение |
|
Мониторинг тока |
--- |
--- |
--- |
2.9 мкА до 3.5 мА |
--- |
--- |
|
Защита от обратного напряжения |
нет |
нет |
нет |
нет |
нет |
нет |
|
Защита от переходных процессов/всплесков |
нет |
нет |
нет |
да |
да |
да |
|
Защита от превышения тока |
нет |
нет |
нет |
регулируемый уровень |
сброс |
да |
|
Защита от превышения температуры |
да |
да |
да |
да |
да |
да |
|
Защита от сброса напряжения |
нет |
нет |
нет |
да |
да |
да |
|
Расположение контактов лазерного диода |
--- |
--- |
--- |
N, M (iC-HT), P (iC-HTP) |
N, M, P |
N, M, P |
|
Рабочий температурный диапазон |
-25 до +85 0С |
-25 до +85 0С |
-25 до +85 0С |
-40 до +85 0С |
-20 до +90 0С |
-20 до +85 0С |
|
Тип корпуса |
QFN24 4x4 |
QFN28 5x5 |
SO8Ntp, MSOP8tp |
QFN28 5x5 |
QFN28 5x5 |
QFN24 4x4 |
|
Специальные особенности |
высокоскоростное переключение без выбросов, входы LVDS, выход контроля тока |
высокоскоростное переключение без выбросов, входы LVDS |
высокоскоростное переключение без выбросов |
SPI/I2C интерфейс, контроль контактов, APC/ACC (схема контроля мощности/тока) |
входной самоконтроль, контроль входа диода, проверка отказа |
APC/ACC (схема контроля мощности/тока) |
Технические параметры интегрированных драйверов для непрерывных лазерных диодов (Таблица 2):
|
Параметр |
Модель интегрального драйвера для непрерывных лазерных диодов | ||||
|
Напряжение питания |
5 В |
2.7 до 6 В |
5 В |
2.4 до 6 В |
3.6 до 15 В |
|
Ток лазерного диода |
250 мА |
100 мА |
250 мА |
70 мА |
350 мА |
|
Режим работы |
1 до 200 кГц |
от непрерывного до 300 кГц |
от непрерывного до 300 кГц |
непрерывный |
непрерывный |
|
Регулируемая АРС (схема контроля мощности) |
усреднение |
усреднение |
усреднение |
усреднение |
усреднение |
|
Мониторинг тока |
50 мкА до 500 мА, 150 мкА до 1.5 мА |
150 мкА до 1.5 мА |
50 мкА до 500 мА, 150 мкА до 1.5 мА |
10 мкА до 2.5 мА |
2.5 мкА до 6.2 мА |
|
Защита от обратного напряжения |
нет |
да |
нет |
да |
да |
|
Защита от переходных процессов/всплесков |
да |
да |
да |
да |
да |
|
Защита от превышения тока |
нет |
нет |
нет |
сброс |
сброс |
|
Защита от превышения температуры |
да |
да |
да |
да |
да |
|
Защита от сброса напряжения |
да |
да |
да |
нет |
нет |
|
Расположение контактов лазерного диода |
N, M |
N, M |
N, M (P) |
N, M, P |
N, M, P |
|
Рабочий температурный диапазон |
-25 до +90 0С |
-25 до +90 0С |
-25 до +90 0С |
-40 до +85 0С |
-40 до +85 0С |
|
Тип корпуса |
SO16N |
SO8N, MSOP8 |
SO8N, MSOP8 |
SO8N, MSOP8 |
SO8Ntp, DFN10 4x4 |
|
Специальные особенности |
RC осциллятор, скважность 50%, мягкий старт |
входной самоконтроль, мягкий старт |
входной самоконтроль, мягкий старт |
быстрый старт, 1% точность |
низкий ТКР корпуса, 3% точность |
