Фотодиоды InGaAs серии IG17 работают в спектральном диапазоне 500-1700 нм и имеют диаметр активной области от 0.25 мм до 3 мм. Эти фотодиоды изготавливаются в герметичном металлическом ТО-корпусе с возможностью использования встроенного термоэлектрического Пельтье холодильника, а также в SMD корпусе для поверхностного монтажа, на керамической подложке или в виде голого чипа. Помимо стандартных размеров 1 мм и 2 мм в диаметре, также существует чип размером 1.3 мм в диаметре, который возможно упаковать в корпус ТО-46 (с диаметром основания 5.3 мм), что обеспечивает на 70% более высокий сигнал при тех же размерах корпуса, чем фотодиод с активной площадью 1 мм. Также доступно изготовление фотодиодов InGaAs по требованиям клиента, например, с различными интерференционными фильтрами или в виде цифровых сенсорных модулей.
Особенности:
- Спектральный диапазон 500-1700 нм;

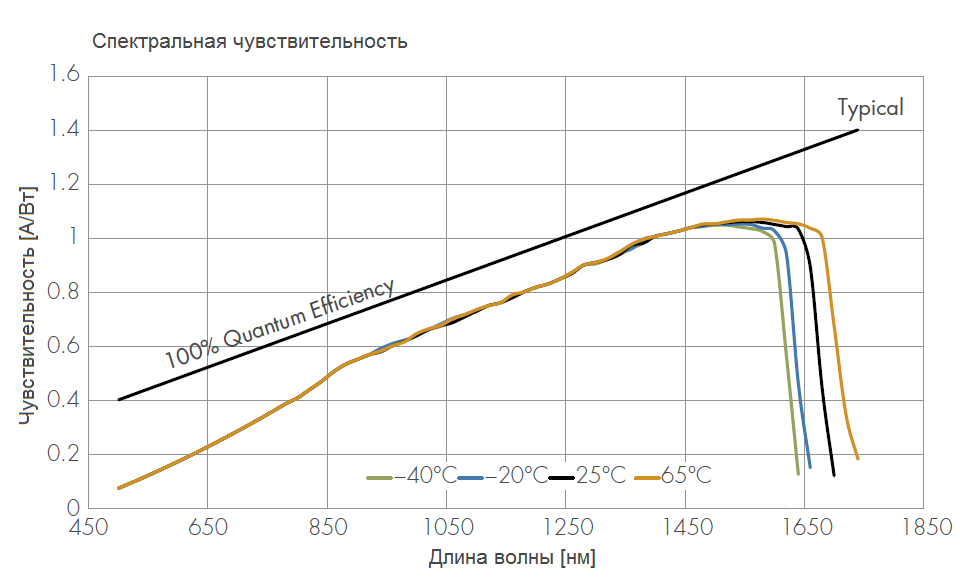

- Типовая пиковая чувствительность 1.05 А/Вт;
- Превосходная температурная стабильность;
- Широкий динамический диапазон.
Применения:
- Контроль пламени;
- Спектрофотометрия;
- Контроль диодных лазеров;
- Бесконтактное измерение температуры.

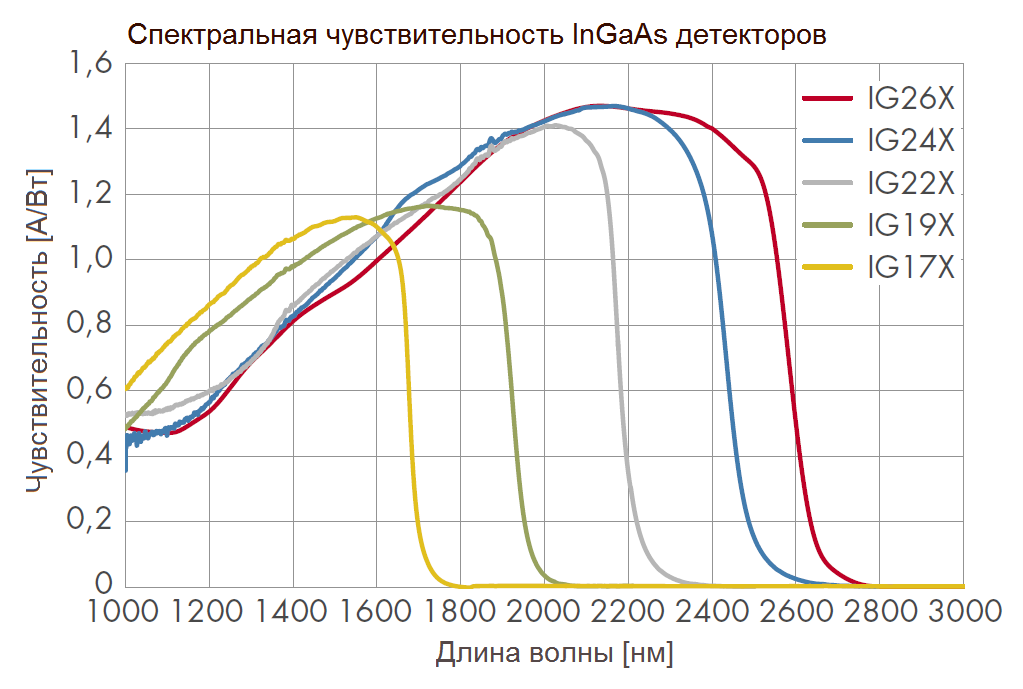

Оптические характеристики InGaAs фотодиодов серии IG17 на диапазон 500-1700 нм (при +25 0С):
|
Модель |
Диаметр активной области, мкм |
Длина волны 50% отсечки, мкм |
Пиковая длина волны, мкм |
Пиковая чувствительность, А/Вт |
Чувствительность при 520 нм, А/Вт |
Чувствительность при 1300 нм, А/Вт |
Чувствительность при 1500 нм, А/Вт | ||||
|
Мин. |
Тип. |
Мин. |
Тип. |
Мин. |
Тип. |
Мин. |
Тип. | ||||
|
IG17X250S4i |
250 |
>1.65 |
1.55±0.1 |
0.9 |
1.05 |
- |
0.1 |
0.77 |
0.91 |
0.8 |
1.0 |
|
IG17X500S4i |
500 | ||||||||||
|
IG17X1000S4i |
1000 | ||||||||||
|
IG17X1300S4i |
1300 | ||||||||||
|
IG17X2000G1i |
2000 | ||||||||||
|
IG17X3000G1i |
3000 | ||||||||||
Электрооптические характеристики InGaAs фотодиодов серии IG17 на диапазон 500-1700 нм (при +25 0С):
|
Модель |
Диаметр активной области, мкм |
Шунтирующее сопротивление при Vr=10мВ, МОм |
Темновой ток при Vr=5В, нА |
Пиковая обнаружительная способность D*, смГц1/2/Вт |
Пиковая чувствительность NEP, Вт/Гц1/2 |
Емкость при Vr=0В, пФ |
Прямое напряжение, В | ||
|
Мин. |
Тип. |
Тип. |
Макс. |
Тип. |
Тип. |
Тип. |
Тип. | ||
|
IG17X250S4i |
250 |
200 |
830 |
0.1 |
1 |
1.0*1013 |
5.0*10-15 |
15 |
0.73 |
| IG17X500S4i | 500 | 60 | 200 | 0.3 | 2 | 7.0*1012 | 1.0*10-14 | 60 | |
|
IG17X1000S4i |
1000 |
20 |
100 |
1 |
8 |
7.0*1012 |
1.4*10-14 |
215 | |
|
IG17X1300S4i |
1300 |
10 |
45 |
2 |
20 |
5.3*1012 |
2.1*10-14 |
305 | |
|
IG17X2000G1i |
2000 |
6 |
20 |
3 |
30 |
4.4*1012 |
3.2*10-14 |
700 | |
|
IG17X3000G1i |
3000 |
4 |
12 |
10 |
75 |
4.2*1012 |
4.1*10-14 |
1550 | |
Электрооптические параметры InGaAs фотодиодов серии IG17 с термоэлектрическим охлаждением (при +25 0С):
|
Модель |
Диаметр активной области, мкм |
Рабочая температура, 0С |
Шунтирующее сопротивление при Vr=10мВ, МОм |
Пиковая обнаружительная способность D*, смГц1/2/Вт |
Пиковая чувствительность NEP, Вт/Гц1/2 |
Емкость при Vr=0В, пФ | |
|
Мин. |
Тип. |
Тип. |
Тип. |
Тип. | |||
|
IG17X1000T7 |
1000 |
-20 |
750 |
2750 |
4.1*1013 |
2.1*10-15 |
215 |
|
IG17X1300T7 |
1300 |
360 |
1500 |
4.0*1013 |
2.9*10-15 |
305 | |
|
IG17X2000T7 |
2000 |
180 |
530 |
3.6*1013 |
4.9*10-15 |
700 | |
|
IG17X3000T7 |
3000 |
65 |
295 |
4.1*1013 |
6.6*10-15 |
1550 | |
|
IG17X1000T9 |
1000 |
-40 |
5000 |
19000 |
1.1*1014 |
7.9*10-16 |
215 |
|
IG17X1300T9 |
1300 |
2000 |
10000 |
1.1*1013 |
1.1*10-15 |
305 | |
|
IG17X2000T9 |
2000 |
1100 |
4000 |
1.0*1013 |
1.7*10-15 |
700 | |
|
IG17X3000T9 |
3000 |
200 |
400 |
4.9*1013 |
5.5*10-15 |
1550 | |
|
Поставщик
|
Laser Components |
|
Материал
|
InGaAs |
