Поставщик
|
Laser Components |
|
Типы изделий
|
фотодиоды |
|
Тип детекторов
|
инфракрасные |
|
Применение
|
для ИК излучения |
|
Материал
|
InGaAs |
Фотодиоды InGaAs серии IG24 представляют собой панохроматические пин-фотодиоды, которые работают в спектральном диапазоне 500-2400 нм и имеют диаметр активной области 0,25 мм и 1 мм. Эти фотодиоды изготавливаются в герметичном металлическом ТО-корпусе с возможностью использования встроенного термоэлектрического Пельтье холодильника, а также для поверхностного монтажа в виде голого чипа. Эти InGaAs фотодиоды обладают превосходным шунтирующим сопротивлением в сочетании с высокой чувствительностью в широком спектральном диапазоне.
Особенности:
- спектральный диапазон 500-2400 нм;

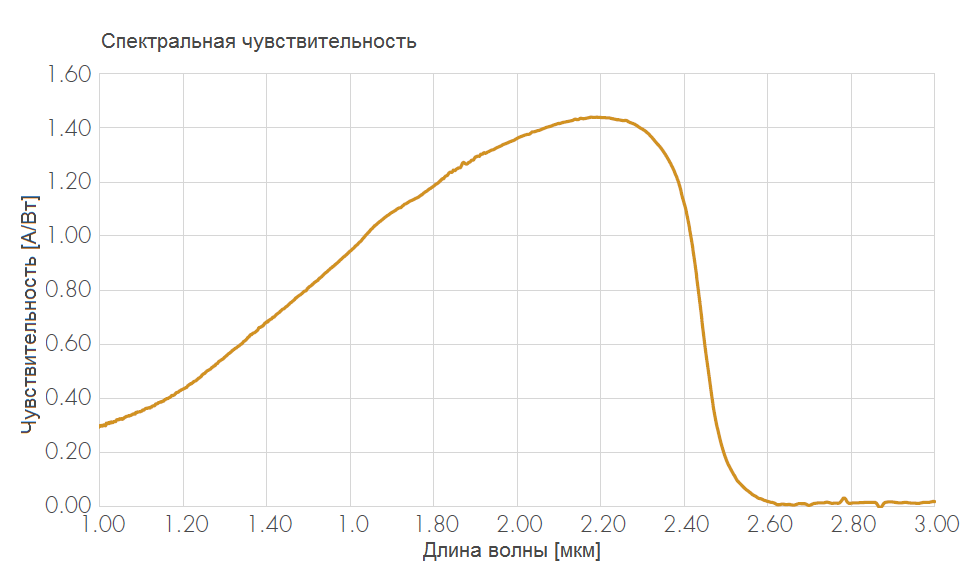

- типовая пиковая чувствительность 1.40 А/Вт;
- превосходная температурная стабильность;
- широкий динамический диапазон.
Применения:
- спектрофотометрия;
- бесконтактное измерение температуры;
- контроль диодных лазеров.
Оптические параметры фотодиодов InGaAs серии IG24 на диапазон 500-2400 нм (при +25 0С):
|
Модель |
Диаметр активной области, мкм |
Длина волны 50% отсечки, мкм |
Пиковая длина волны, мкм |
Пиковая чувствительность, А/Вт | |
|
Мин. |
Тип. | ||||
|
IG24X250S4i |
250 |
>2.35 |
2.20±0.1 |
1.25 |
1.40 |
|
IG24X250S4i |
500 | ||||
|
IG24X1000S4i |
1000 | ||||
Электрооптические параметры фотодиодов InGaAs без термоэлектрического охлаждения (при +25 0С):
|
Модель |
Диаметр активной области, мкм |
Шунтирующее сопротивление при Vr=10мВ, МОм |
Темновой ток при Vr=0.25В, нА |
Пиковая обнаружительная способность D*, смГц1/2/Вт |
Пиковая чувствительность NEP, Вт/Гц1/2 |
Емкость при Vr=0В, пФ | ||||
|
Мин. |
Тип. |
Тип. |
Макс. |
Мин. |
Тип. |
Мин. |
Тип. |
Тип. | ||
|
IG24X250S4i |
250 |
120 |
240 |
0.2 |
2.5 |
1.6*1011 |
2.4*1011 |
2.1*10-13 |
3.0*10-13 |
60 |
|
IG24X500S4i |
500 |
40 |
80 |
0.6 |
7.5 |
1.3*1011 |
1.9*1011 |
3.6*10-13 |
5.2*10-13 |
140 |
|
IG24X1000S4i |
1000 |
10 |
20 |
2.5 |
25 |
0.9*1011 |
1.4*1011 |
7.2*10-13 |
1.1*10-12 |
1040 |
