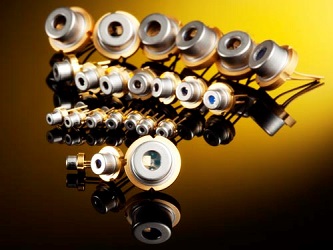

Импульсные лазерные диоды на 1550 нм высокой интенсивности:
Особенности:
- высокая интенсивность излучения;
- минимальное отклонение луча;
- производительность 0.5 Вт/А;
- превосходная температурная стабильность;
- различные типы корпусов.
Параметры импульсных лазерных диодов на 1550 нм высокой интенсивности:
|
Параметр |
HI155G1S02X |
HI155G1S04X |
HI155G1S06X |
HI155G1S07X |
HI155G1S14X |
Единицы измерения |
|
Длина волны излучения |
1550 |
1550 |
1550 |
1550 |
1550 |
нм |
|
Спектральная ширина линии |
30 |
30 |
30 |
30 |
30 |
нм |
|
Температурный коэффициент длины волны |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
нм/0С |
|
Оптическая мощность |
6.5 |
10 |
14.5 |
17 |
33 |
Вт |
|
Излучающая площадка |
50х1 |
100х1 |
150х1 |
180х1 |
350х1 |
мкм*мкм |
|
Максимальный прямой ток |
20 |
30 |
40 |
46 |
80 |
А |
|
Пороговый ток |
0.3 |
0.6 |
0.9 |
0.9 |
2 |
А |
|
Прямое напряжение |
6 |
6 |
6 |
6 |
8 |
В |
|
Пиковое обратное напряжение |
6 |
6 |
6 |
6 |
6 |
В |
|
Длительность импульса |
150 |
150 |
150 |
150 |
150 |
нс |
|
Коэффициент заполнения |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
% |
|
Рабочая температура |
-45…+85 |
-45…+85 |
-45…+85 |
-45…+85 |
-45…+85 |
0С |
Импульсные лазерные диоды на 1550 нм высокой мощности:
Особенности:
- однослойные и многослойные лазерные диоды с мощностью излучения до 50 Вт;
- надежная структура InGaAsP;
- производительность 0.35 Вт/А;
- превосходная температурная стабильность;
- различные типы корпусов.
Параметры импульсных лазерных диодов на 1550 нм высокой мощности:
|
Параметр |
155G1S06X |
155G1S14X |
155G2S06X |
155G4S14X |
Единицы измерения |
|
Длина волны излучения |
1550 |
1550 |
1550 |
1550 |
нм |
|
Спектральная ширина линии |
20 |
20 |
20 |
20 |
нм |
|
Температурный коэффициент длины волны |
0.5 |
0.5 |
0.5 |
0.5 |
нм/0С |
|
Оптическая мощность |
5 |
12 |
10 |
45 |
Вт |
|
Излучающая площадка |
150х1 |
350х1 |
150х150 |
350х150 |
мкм*мкм |
|
Максимальный прямой ток |
40 |
80 |
40 |
80 |
А |
|
Пороговый ток |
0.8 |
1.9 |
0.8 |
1.9 |
А |
|
Прямое напряжение |
3 |
4.1 |
3 |
4.1 |
В |
|
Пиковое обратное напряжение |
2 |
2 |
2 |
2 |
В |
|
Длительность импульса |
200 |
200 |
150 |
150 |
нс |
|
Коэффициент заполнения |
0.1 |
0.1 |
0.1 |
0.1 |
% |
|
Рабочая температура |
-45…+85 |
-45…+85 |
-45…+85 |
-45…+85 |
0С |
Импульсные лазерные диоды на 1550 нм серии Hi-FAC:
Отклонение оси наибольшего распространения света было оптимизировано установкой перед лазерным чипом дополнительного элемента в виде коллимирующей линзы. В зависимости от используемой линзы можно получить отклонение оси наибольшего распространения света в 10 мрад. Интеграция линзы и чипа лазерного диода позволяет использовать миниатюрный герметичный корпус ТО-46. Такой корпус позволяет без проблемы выдержать ускорения более 1000 g/мс необходимые в военных применениях.
Особенности:
- линза-коллиматор для оптимизации отклонения луча в 5 или 10 мрад;
- выходная мощность 18 Вт;
- превосходная температурная стабильность;
- герметичный корпус.
Параметры импульсных лазерных диодов на 1550 нм серии Hi-FAC:
|
Параметр |
155G1S07SCX |
Единицы измерения |
|
Длина волны излучения |
1550 |
нм |
|
Спектральная ширина линии |
30 |
нм |
|
Температурный коэффициент длины волны |
0.5 |
нм/0С |
|
Оптическая мощность |
18 |
Вт |
|
Излучающая площадка |
180х1 |
мкм*мкм |
|
Максимальный прямой ток |
50 |
А |
|
Пороговый ток |
0.9 |
А |
|
Прямое напряжение |
6 |
В |
|
Пиковое обратное напряжение |
6 |
В |
|
Длительность импульса |
250 |
нс |
|
Коэффициент заполнения |
0.1 |
% |
|
Рабочая температура |
-45…+85 |
0С |
|
Поставщик
|
Laser Components |
