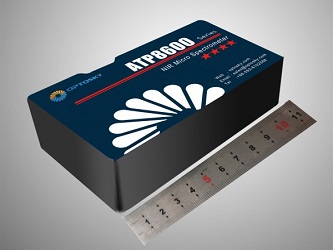

ATP8600 - это компактный инфракрасный спектрометр Optosky, работающий в диапазоне 900-1700 нм. Спектрометры ATP8600 используют охлаждаемый линейный InGaAs детектор из 256 пикселей, схему двойной дискретизации для достижения низкого уровня шума, надежную конструкцию, обеспечивая улучшенную надежность измерений.
Спектрометры серии ATP8600 Optosky могут принимать излучение как через оптоволоконный вход SMA905, так и без него и выводить измеренные спектральные данные через порт Type-c или UART. Для работы требуется 5 В постоянного тока, питание может осуществляться напрямую от USB, что упрощает интеграцию спектрометра.
|
Особенности: - Детектор InGaAs с 256 пикселями; - Диапазон: 900-1700 нм (изменение по запросу); - Регулируемое спектральное разрешение; - Время интеграции: от 100 до 100 мс; - Линейный ПЗС детектор: 256 × 1 пиксель; - Частота сканирования: 1 МГц; - Выходной порт: Type-c или UART;
- Параметр порта: 10-пиновый порт. |
Применение: - Сортировка продуктов питания; - Детектирование влаги, белка, клетчатки в посевах; - Сортировка бумаги; - Мониторинг производства лекарств в реальном времени; - Контроль панели солнечных батарей; - Контроль длин волн лазера. |
Модели спектрометров ATP8600 Optosky:
|
Артикул |
ATP8600 |
ATP8600FBG-C |
ATP8600FBG-L |
ATP8600FBG-CL |
ATR8600RM |
|
Описание |
Универсальный спектрометр |
Демодуляция сигнала для оптоволоконных датчиков (диапазон C) |
Демодуляция сигнала для оптоволоконных датчиков (диапазон L) |
Демодуляция сигнала для волоконно-оптических датчиков (диапазон C + L) |
Предназначен для рамановского спектрометра |
|
Спектральный диапазон |
900 – 1700 нм, изменение под заказ |
1520 – 1570 нм |
1560 – 1630 нм |
1510 – 1600 нм |
200 – 2600 см-1 |
|
Разрешение |
4 – 50 нм |
20 пм |
20 пм |
40 пм |
15 см-1 |
|
Тип детектора |
Линейный InGaAs ПЗС детектор |
||||
|
Размер щели |
5, 10, 25, 50, 100, 150, 200 ,300 мкм (под заказ) |
||||
Технические характеристики спектрометров серии ATP8600:
|
Параметры |
Значения |
|
Детектор |
|
|
Тип детектора |
Линейный InGaAs ПЗС детектор |
|
Спектральный диапазон |
900 – 1700 нм |
|
Разрешение |
256 пикселей |
|
Размер пикселя |
25 x 25 мкм |
|
Фотоэлектронная ёмкость |
13,75 Me- |
|
Динамический диапазон |
14 667 |
|
Чувствительность |
160 нВ/ e- |
|
Спектрометр |
|
|
Спектральный диапазон |
900 – 1700 нм, возможно изменение под заказ |
|
Разрешение |
4-20 нм (зависит от щели и спектрального диапазона) |
|
Отношение сигнал/шум |
>150:1 |
|
Рабочая температура |
-10-50 °C |
|
Рабочая влажность |
< 90% |
|
Оптические параметры |
|
|
Тип конструкции |
f/4 cross-symmetric C-T |
|
Размер щели |
5, 10, 25, 50, 100, 150, 200 ,300 мкм (под заказ) |
|
Тип интерфейса |
Оптоволоконный вход SMA905, без оптоволокна |
|
Электрические параметры |
|
|
Время интегрирования |
0,1 – 100 мсек. |
|
Выходной порт |
Type-c или UART. |
|
АЦП |
16 бит |
|
Источник питания |
5В постоянного тока ± 5% |
|
Ток |
<0.8 A |
|
Температура хранения |
От -20°C до +70°C |
|
Рабочая температура |
От -10°C до +50°C |
|
Физические параметры |
|
|
Размер |
102 × 57,5 × 29 мм |
|
Вес |
280 г |
|
