Поставщик
|
Optosky |
|
Тип прибора
|
спектрометры |
|
Материал
|
InGaAs |
|
Диапазон длин волн, нм
|
760-7830 |
|
Тип
|
ИК спектрометры |
Optosky предлагает волоконно-оптические спектрометры серий ATP3000, ATP3030, ATP3040 с низким уровнем шума и с высоким разрешением. Рабочий диапазон длин волн данных серий спектрометров: 350–800 нм, 200–400 нм, 200–850 нм, 200–1000 нм, 600–1000 нм, 800–1000 нм. В спектрометрах Optosky используются ПЗС-матрицы на 2048 и 4096 пикселей, имеющие рабочую область от ультрафиолетового до инфракрасного диапазона. Скорость считывания достигает 10 МГц, в спектрометрах используется схема обработки сигнала с низким уровнем шума.
Спектрометр ATP3040 Optosky дополнительно улучшает отношение сигнал-шум и динамический диапазон, а также повышает стабильность и достоверность результатов измерений. Спектрометр ATP3034 обладает сверхвысоким разрешением.

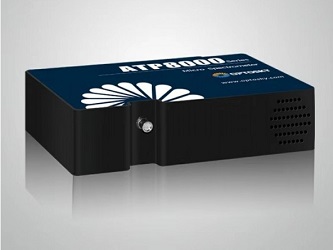

Компания OPTOSKY разработала миниатюрные спектрометры серии ATP8000, работающие в диапазоне ближнего ИК (900 – 2600 нм). Охлаждаемый до -20 0C InGaAs детектор с эффективными пикселями 256/512, позволяет получить отношение сигнал/шум в 2-а раза выше по сравнению с конкурентами, что повышает надежность измерений при температурах окружающей среды.
Спектрометры ATP8000 Optosky имеют уникальную схему обработки с двойной дискретизацией сигнала ПЗС детектора, достигая низкогл уровень шума < 5 отсчетов. Они принимают излучение как через оптоволоконный вход SMA905, так и без него и выводят измеренные спектральные данные через USB2.0/ UART порт. Спектрометры ATP8000 требуют 5 В постоянного тока, что упрощает их интеграцию.
|
Особенности: - Детектор InGaAs с 256/512 пикселями; - Спектральный диапазон: 900-2600 нм (изменение по запросу); - Регулируемое спектральное разрешение; - Время интеграции: 7,8 мс - 256 с; - Линейный ПЗС детектор; - Разъем питания: вход 2-контактный разъем; - Глубина битов АЦП: 18 бит; - Частота дискретизации АЦП: 500 кГц; - Выходной порт: USB 2.0/UART;
- Параметр порта: 20-пиновый порт. |
Применение: - Сортировка продуктов питания; - Детектирование сточных вод; - Детектирование белка, жира, клетчатки; - Сортировка бумаги; - Мониторинг производства лекарств в реальном времени;
- Контроль панели солнечных батарей. |
Модели спектрометров ATP8000 Optosky:
|
Артикул |
ATP8000-2-17 |
ATP8000-2-21 |
ATP8000-2-26 |
ATP8000-5-17 |
ATP8000-5-21 |
ATP8000-5-26 |
|
Спектральный диапазон |
900 – 1700 нм |
900 – 2100 нм |
900 – 2600 нм |
900 – 1700 нм |
900 – 2100 нм |
900 – 2600 нм |
|
Спектральное разрешение (щель 25 мкм) |
< 6 нм |
< 8 нм |
< 10 нм |
< 3 нм |
< 4,5 нм |
< 6,3 нм |
|
Эффективные пиксели |
256 |
512 |
||||
|
Размер пикселя |
50 x 500 мкм |
25 x 500 мкм |
||||
|
Тип детектора |
InGaAs детектор с термоэлектрическим охлаждением |
|||||
|
Охлаждение |
Термоэлектрическое охлаждение до -20 ℃ |
|||||
|
Отношение сигнал/шум |
10000:1 |
|||||
|
Динамический диапазон |
13000:1 |
|||||
|
Разрешение АЦП |
18 бит 150 кГц |
|||||
|
Рабочая температура |
От -20 ℃ до 45 ℃ |
|||||
|
Тип интерфейса |
Оптоволоконный вход SMA905, без оптоволокна |
|||||
|
Входная апертура |
10, 25, 50, 100, 200 мкм, возможно изменение под заказ |
|||||
|
Тип интерфейса для ПК |
Высокоскоростной USB 2.0 |
|||||
Технические характеристики спектрометров серии ATP8000 Optosky:
|
Параметры |
Значения |
|
Детектор |
|
|
Тип детектора |
InGaAs ПЗС детектор , охлажденный до -20 оC |
|
Спектральный диапазон |
900 – 2600 нм |
|
Эффективные пиксели |
256/512 |
|
Размер пикселя |
50/25 мкм × 500 мкм |
|
Фотоэлектронная ёмкость |
187,5 Me- |
|
Динамический диапазон |
16 666 |
|
Чувствительность |
16 нВ/ e- |
|
Длины волны пикового значения |
2 300 нм |
|
Темновой шум |
180 мкВ среднеквадратичное значение |
|
Спектрометр |
|
|
Спектральный диапазон |
900 – 2600 нм, изменение под запрос |
|
Оптическое разрешение |
5 – 50 нм (зависит от щели и спектрального диапазона) |
|
Отношение сигнал/шум |
>10000:1 |
|
Динамический диапазон |
16 666 |
|
Рабочая температура |
0-40 oC |
|
Рабочая влажность |
< 90% |
|
Оптические параметры |
|
|
Тип конструкции |
f/4 cross-symmetric C-T |
|
Конфокальная дистанция |
82,3 мм до падения луча / 121,5 мм до выхода |
|
Ширина входной щели |
5, 10, 25, 50, 100, 150, 200 мкм (опционально), возможно изменение под заказ |
|
Тип интерфейса |
Оптоволоконный вход SMA905, без оптоволокна |
|
Электрические параметры |
|
|
Время интегрирования |
7,8 мсек. - 256 сек. |
|
Выходной порт |
USB 2.0 |
|
АЦП |
18 бит (выход 16 бит) |
|
Источник питания |
5В постоянного тока ± 5% |
|
Ток |
< 3A |
|
Температура хранения |
От -20 °C до +70 °C |
|
Рабочая температура |
От 0 °C до +50°C |
|
Физические параметры |
|
|
Размер |
170 × 130 × 53 мм3 |
|
Вес |
1,5 кг |
Часто задаваемые вопросы
Кто является производителем детекторов?
В спектрометрах серии ATP8000 Optosky используются ПЗС детекторы Hamamatsu, Япония.
Есть софт для C ++ и Matlab?
Спектрометр поставляется вместе с SDK для работы на C ++. Для Matlab на данный момент софта нет.
Гарантийный срок
Промышленная гарантия три года и один год на продукцию под заказ.
