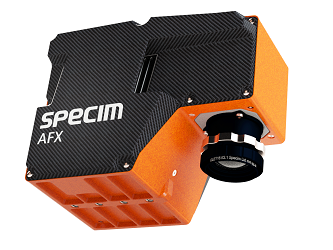

Камера Specim AFX10 – это решение для гиперспектральной визуализации в видимом-ближнем ИК диапазоне (400 – 1000 нм) с небольшим и мощным компьютером и высокопроизводительным модулем GNSS / IMU в одном компактном корпусе. Это современная система весом 2.5 кг, которая может использоваться с несколькими типами беспилотников - с несколькими роторами или с неподвижным крылом, с подвесом или без него. Данные собираются автоматически, следуя путевым точкам в плане полета, что позволяет легко управлять Specim AFX10.
Преимущества- Высокое качество данных; - Компактное и легкое универсальное решение; - Простота монтажа и эксплуатации; - Прямая географическая привязка. |
Получение данных- Эффективное использование света в сочетании с алгоритмом улучшения изображения обеспечивает высокое качество данных; - Полностью автоматизированный сбор данных в соответствии с планом полета; - Селективность спектральных полос позволяет сосредоточиться на данных, относящихся к применению. |
Интеграция- Все в одном корпусе, минимальное количество кабелей; - Подходит для различных БПЛА: мультироторных или неподвижных, с карданным подвесом или без. |

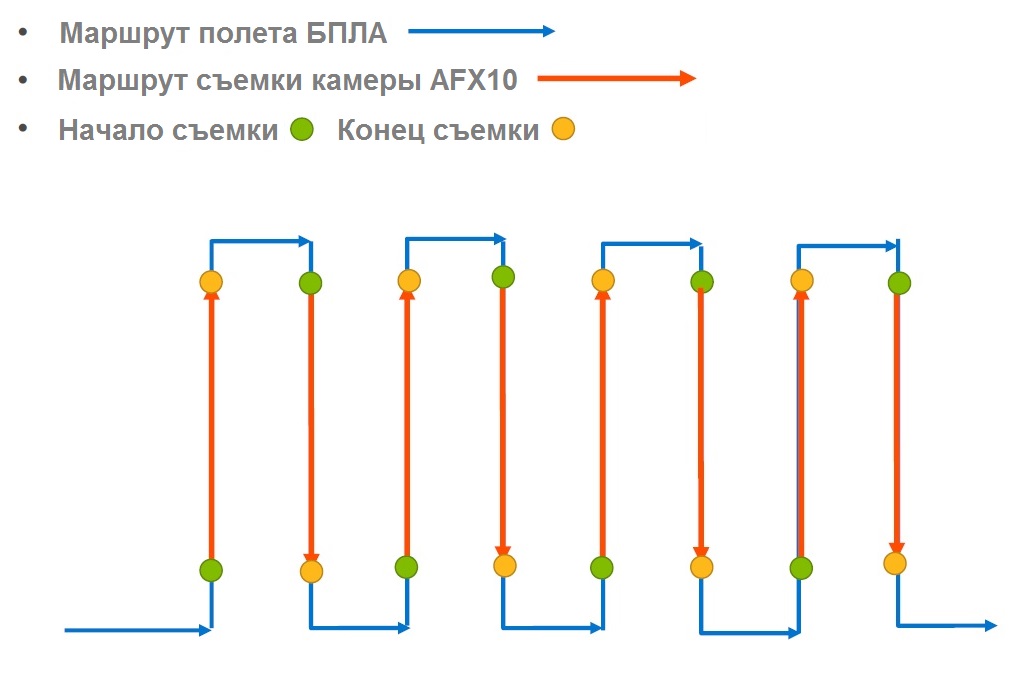

Маршрут полета БПЛА
|
Формирование изображения
|
Наземное покрытие и разрешение с альтитуды
|
Высота |
Полоса земли |
Разрешение снимка (бининг 1) |
Разрешение снимка (бининг 2) |
|
50 м |
10 м |
3.5 см |
7 см |
|
100 м |
20 м |
7 см |
14 см |
|
150 м |
30 м |
10.5 м |
21 см |
Комплекс дистанционного зондирования на базе камеры Specim AFX10 |
|
Сборка |
Отзыв пользователя |
|
|
|
Применения- Определение качества воды (загрязнение, прибрежные зоны, цвет океана, ...); - Точное земледелие (питательные вещества, засуха, удобрения, урожайность); - Поиск растительности (классификация насекомых и болезней растений, идентификация видов, картирование); - Мониторинг водно-болотных угодий; - Изучение популяций дикой природы; - Экологическое планирование и смягчение последствий стихийных бедствий; - Поиск лесных пожаров; - Оборона, безопасность и правоохранительные органы.
|
Особенности- Комплексное решение для БПЛА; - Видимый спектральный диапазон от 400 до 1000 нм; - Поддерживает карданный или без карданный монтаж; - Режим спектрального ROI позволяет использовать как гиперспектральные, так и специализированные мультиспектральные конфигурации; - Значительное уменьшение аберраций типа “smile” и “keystone”; - Возможность большего сбора света; - Решение для определения местоположения и ориентации в реальном времени для прямой географической привязки.
|
Функциональность GNSS/IMU
- Получение данных GNSS / IMU в реальном времени;
- Положение @ 1 Гц;
- Угловое пространственное положение @ 50 Гц;
- Синхронизация времени по входу импульсами @ 1 Гц;
- Более высокая точность данных после обработки с помощью специализированного ПО POSPAC для БПЛА.
Технические характеристики (среднеквадратичная погрешность)
|
Параметры |
Служба стандартного определения местоположения объектов |
После обработки |
|
Позиция (м) |
1.5 - 3.0 |
0.02 - 0.05 |
|
Скорость (м/сек) |
0.05 |
0.015 |
|
Крен и тангаж (градусы) |
0.04 |
0.025 |
|
Истинный азимут (градусы) |
0.30 |
0.080 |
Управление полетом SPECIM AFX10
|
Автоматическое управление полетом
|
Управление полетом в ручном режиме
|
Технические характеристики гиперспектральной камеры Specim AFX10:
|
Параметры |
Значения |
|
Спектральный диапазон |
400 - 1000 нм |
|
Спектральная выборка |
2.68 нм |
|
Спектральное разрешение |
5.5 нм |
|
Фокусное расстояние объектива |
15 мм |
|
Поле зрения |
38 градусов |
|
F/# |
1.7 |
|
Кол-во спектральных полос |
до 224 |
|
Кол-во пикселей |
1024 |
|
Опции спектрального биннинга |
2, 4, 8 |
|
Опции пространственного биннинга |
1, 2 |
|
Спектральный ROI |
Выбирается пользователем |
|
Максимальная скорость |
330 кадров/ сек. (полный кадр) |
|
Динамический диапазон |
1420 |
|
Отношение сигнал/шум |
400:1 |
|
Потребляемая мощность |
17 Вт |
|
Температура хранения |
-20 … +50C |
|
Рабочая Температура |
+5 … +40C |
|
Относительная влажность |
5-90 % (без конденсации) |
|
Опции для БПЛА |
· Мультиротор с карданным подвесом · Мультиротор без карданного подвеса · БПЛА с неподвижным крылом |
|
Карданный подвес |
Подвес оптимизирован под MoVI pro |
|
Вес карданного подвеса |
2.2-2.5 кг |
|
Рабочая высота |
15-150 м |
|
GNSS/IMU |
Trimble APX-15 |
|
GPS антенна |
Trimble AV 14 |
|
Габаритные размеры (Ш x В x Д) |
130 x 152 x 202 мм |
|
Вес (без подвеса) |
2.5 кг |
|
Вес (с подвесом) |
~ 5 кг |
Габаритные размеры
Комплектация AFX10
|
Наименование |
Описание |
|
SPECIM AFX10 |
Система интегрирована с монтажной панелью - Камера FX10 - Объектив, поле зрения 38 градусов - Встроенный компьютер - GNSS / IMU блок APX-15 - GPS антенна - Веб-интерфейс пользователя |
|
Карданный подвес для AFX10 |
Карданный подвес Movipro |
|
Калибровка |
Радиометрическая, спектральная, FWHM и геометрическая калибровка |
|
Установка и обучение |
- |
Варианты крепления
• Мультироторный дрон с карданным подвесом (например, Freefly Alta X или Alta 8 PRO)
• Максимальная полезная нагрузка 15,9 кг / 9 кг
• Время полета с полезной нагрузкой ~ 5 кг (AFX10 + подвес) 15-30 минут
• Мультироторный дрон, без кардана (например, Freefly Alta X или Alta 8 PRO)
• Максимальная полезная нагрузка 15,9 кг / 9 кг
• Время полета с грузом ~ 2,5 кг 20-40 минут
• БПЛА с фиксированным крылом, без подвеса (Delair DT26 Open payload )
• Полезная нагрузка до 3 кг, максимальный размер 369 x 178 x 235 мм (Д х Ш х В)
• Круизная скорость 60 км / ч ~ 16,7 м / с
• Продолжительность полета до 135 мин.
• Дальность до 30 км (250 м над уровнем моря)
!!!Внимание!!! Без карданного подвеса можно использовать БПЛА с меньшей полезной нагрузкой.
Конкурентные преимущества камеры Specim AFX10
Сравнение Headwall Nano-Hyperspec и Specim AFX10
|
Параметры |
Nano-Hyperspec |
Specim AFX10 |
Преимущества AFX10 |
|
Кол-во пикселей |
640 |
1024 |
На 60 % больше покрытие и соответственно более эффективный сбор света |
|
F/# |
2.5 |
1.7 |
В 2-а раза больше сбора света |
|
Спектральное разрешение |
6 нм |
5.5 нм |
На 10% лучше спектральное разрешение |
|
Кол-во спектральных полос |
До 270 |
До 224 |
|
|
MROI |
Нет |
Да |
Как гиперспектральные, так и мультиспектральные конфигурации могут быть легко использованы. Более высокая частота кадров |
|
Общий вес |
0.5 кг + GPS + объектив + интеграция |
2.5 кг |
|
|
Интеграция |
Отдельные модуль |
Комплексное решение |
Более простая интеграция и установка на различные БПЛА |
|
Геометрическая калибровка объектива |
Нет |
Да |
Полностью определенны аберрации объектива. Предоставление коррекционных параметров для обработки данных |
|
GNSS/IMU |
Более низкая производительность (Vectornav VN-200) |
Высокая производительность |
|
|
Опция LiDAR |
Да |
Нет |
|
|
Обучение |
Обучение в штаб-квартире Headwell |
Углубленное обучение на месте, включая установку системы и испытательный полет |
|
Сравнение ITRES MICROCASI-1920 и SPECIM AFX10
|
Параметры |
microCASI-1920 |
Specim AFX10 |
Преимущества AFX10 |
|
Кол-во пикселей |
1840 |
1024 |
|
|
F/# |
2.5 |
1.7 |
В 2-а раза больше сбора света |
|
Спектральное разрешение |
5 нм |
5.5 нм |
|
|
Кол-во спектральных полос |
До 288 |
До 224 |
|
|
Скорость кадров (макс.) |
280 |
330 |
|
|
MROI |
Нет |
Да |
Как гиперспектральные, так и мультиспектральные конфигурации могут быть легко использованы. Более высокая частота кадров |
|
Общий вес |
3 кг |
2.5 кг |
|
|
Метрическая калибровка объектива |
Нет |
Да |
Полностью определенны аберрации объектива. Предоставление коррекционных параметров для обработки данных |
|
Контроль |
Удаленно через ноутбук и линию передачи данных или предварительно запрограммированный путь и путевые точки |
Удаленно через ноутбук и линию передачи данных или предварительно запрограммированный путь и путевые точки |
|
|
Опция LiDAR
|
Да |
Нет |
|
|
Искажения типа “Smile” / “Keystone” |
0.5 / 0.5 пикселей |
0.27 / 0.2 пикселей |
Меньше искажений |
|
Обучение |
Нет информации |
Углубленное обучение на месте, включая установку системы и испытательный полет |
|
Сравнение NEO HYSPEX MJOLNIR-1240 и SPECIM AFX10
|
Параметры |
Mjolnir-1240 |
Specim AFX10 |
Преимущества AFX10 |
|
Кол-во пикселей |
1024 |
1024 |
|
|
F/# |
1.8 |
1.7 |
|
|
Поле зрения |
20 |
38 |
Почти в 2 раза больше поле зрения |
|
Спектральное разрешение |
3 нм |
5.5 нм |
|
|
Скорость кадров (макс.) |
285 |
330 |
|
|
Пиковое значение отношение сигнал/шум |
180 |
400 |
В 2-а раза больше |
|
Потребляемая мощность |
50 Вт |
17 Вт |
На 66 % меньше потребляемой мощности |
|
MROI |
Нет |
Да |
Как гиперспектральные, так и мультиспектральные конфигурации могут быть легко использованы. Более высокая частота кадров |
|
Общий вес |
6.5 кг |
2.5 кг |
На 60 % легче |
|
Метрическая калибровка объектива |
Да |
Да |
Полностью определенны аберрации объектива. Предоставление коррекционных параметров для обработки данных |
|
Обработка в реальном времени |
Да, RT-GEO |
Нет |
|
|
Обучение |
Нет информации |
Углубленное обучение на месте, включая установку системы и испытательный полет |
|
Сравнение RESONON PIKA L AIRBORNE и SPECIM AFX10
|
Параметры |
Pika L |
Specim AFX10 |
Преимущества AFX10 |
|
Кол-во пикселей |
900 |
1024 |
На 10 % больше покрытие и соответственно более эффективный сбор света |
|
F/# |
2.4 |
1.7 |
В 2-а раза больше сбора света |
|
Спектральное разрешение |
3 нм |
5.5 нм |
|
|
Кол-во спектральных полос |
До 281 |
До 224 |
|
|
Скорость кадров (макс.) |
249 |
330 |
|
|
MROI |
Нет |
Да |
Как гиперспектральные, так и мультиспектральные конфигурации могут быть легко использованы. Более высокая частота кадров |
|
Общий вес |
1.62 кг |
2.5 кг |
|
|
Куб данных |
Разделение файла по 2000 строк (по умолчанию) |
Один файл на записанную линию полета |
Более простое управление кубом данных |
|
Интеграция |
Отдельные модули |
Комплексное решение |
Более простая интеграция и установка на различные БПЛА |
|
Геометрическая калибровка объектива |
Нет |
Да |
Полностью определенны аберрации объектива. Предоставление коррекционных параметров для обработки данных |
|
GNSS/IMU |
Более низкая производительность (SBG Ellipse2-N) |
Высокая производительность |
|
|
Искажения типа “Smile” / “Keystone” |
0.68 / 0.85 пикселей |
0.27 / 0.2 пикселей |
Меньше искажений |
|
Обучение |
Опционально |
Углубленное обучение на месте, включая установку системы и испытательный полет |
|
Сравнение RESONON PIKA XC2 AIRBORNE и SPECIM AFX10
|
Параметры |
Pika XC2 |
Specim AFX10 |
Преимущества AFX10 |
|
Кол-во пикселей |
1600 |
1024 |
|
|
F/# |
2.4 |
1.7 |
В 2-а раза больше сбора света |
|
Спектральное разрешение |
1.3 нм |
5.5 нм |
|
|
Кол-во спектральных полос |
До 447 |
До 224 |
|
|
Скорость кадров (макс.) |
165 |
330 |
|
|
MROI |
Нет |
Да |
Как гиперспектральные, так и мультиспектральные конфигурации могут быть легко использованы. Более высокая частота кадров |
|
Общий вес |
3.1 кг |
2.5 кг |
|
|
Куб данных |
Разделение файла по 2000 строк (по умолчанию) |
Один файл на записанную линию полета |
Более простое управление кубом данных |
|
Интеграция |
Отдельные модули |
Комплексное решение |
Более простая интеграция и установка на различные БПЛА |
|
Геометрическая калибровка объектива |
Нет |
Да |
Полностью определенны аберрации объектива. Предоставление коррекционных параметров для обработки данных |
|
GNSS/IMU |
Более низкая производительность (SBG Ellipse2-N) |
Высокая производительность |
|
|
Искажения типа “Smile” / “Keystone” |
0.68 / 0.85 пикселей |
0.27 / 0.2 пикселей |
Меньше искажений |
|
Обучение |
Опционально |
Углубленное обучение на месте, включая установку системы и испытательный полет |
|
|
Поставщик
|
Specim |
|
Спектральный диапазон
|
400-1000 нм |
|
Режим сканирования
|
пространственное |
