Гиперспектральная визуализация в промышленности
Химический анализ с помощью систем визуализации - одна из самых мощных технологий неразрушающего контроля, позволяющая создавать передовые системы машинного зрения для производства, переработки и контроля качества. Гиперспектральное изображение обеспечивает надежные последовательные методы анализа с высокой точностью. Наши клиенты утверждают, что гиперспектральное изображение обеспечивает глубокое понимание процессов и явлений, создавая возможности контроля процесса, которые ранее были недостижимы.
Гиперспектральная визуализация в науке
Гиперспектральная визуализация используется во многих областях исследований, таких как науки о жизни (физика, химия, биология и т.д.), исследования растительности, судебная экспертиза, анализ пищевых продуктов и исследования полезных ископаемых. В каждой области применения гиперспектральный сканер используется для идентификации, измерения и составления карт биологических, химических и физических свойств изображенных объектов.
Специальная технология Specim обеспечивает исключительную надежность и производительность. Измерения могут быть выполнены с высокой точностью в сотни раз быстрее, чем при использовании конкурирующих технологий.
Спектральные сканеры Specim представляют собой комплексные решения для исследовательских приложений. В течение нескольких секунд они могут визуализировать биологические, химические и физические свойства исследуемых образцов и предметов, будь то артефакт или живой организм. Наши клиенты используют данные системы гиперспектральной визуализации в самых разных областях, начиная от обнаружения рака и заканчивая химическим анализом и составлением карт фотосинтеза в режиме реального времени.
Спектральные Камеры
Благодаря глубокому пониманию гиперспектральной визуализации компания Specim смогла тщательно оптимизировать все компоненты систем визуализации и создать готовые спектральные камеры, не имеющие аналогов. Эти полностью откалиброванные гиперспектральные линейные камеры точно измеряют полный спектр для каждого пикселя изображения одновременно.
Все продукты Specim обладают отличным качеством изображения с превосходной пропускной способностью света, что приводит к высоким значениям скорости и производительности. Гиперспектральные системы Specim предназначены для широкого круга приложений, начиная от точных цветовых измерений и заканчивая химическим анализом.

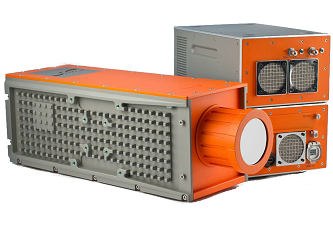

Новая высокоскоростная гиперспектральная камера Specim для работы в SWIR диапазоне (1000 - 2500 нм) имеет больше пространственных пикселей (384) и обеспечивает гораздо более высокую скорость кадров (до 400 кадров в секунду) благодаря CameraLink интерфейсу.
Камера имеет прочный корпус с классом защиты IP54 и термостабильную оптику, но при этом потребляет только 50 Вт, что позволяет использовать ее как в помещении, так и на улице.
Благодаря термостабильной оптике, камера обеспечивает стабильность и чувствительность, которые необходимы в таких применениях как химический анализ в ближнем ИК диапазоне, контроль качества в фармацевтической отрасли, пищевой и сельскохозяйственной промышленности. Камера отвечает самым высоким требованиям для использования в лаборатории, промышленности и в полевых условиях.
Применения:
- Сортировка материалов;
- Фармацевтическое производство;
- Переработка отходов;
- Картографирование полезных ископаемых;
- Продукты питания и сельское хозяйство;
- Распределение содержания влаги;
- Исследование предметов искусства;
- Криминалистика.
Технические характеристики гиперспектральных SWIR камер Specim:
|
Параметр |
Значение |
||
|
Оптические характеристики |
|||
|
Спектральный диапазон |
1000 -2500 нм |
||
|
Спектральное разрешение FWHM |
12 нм (30 мкм щель) |
||
|
Спектральная выборка |
5.6 нм |
||
|
Спектральное разрешение |
Среднеквадратичный радиус пятна < 15 мкм |
||
|
F/# |
F/2.0 |
||
|
Ширина щели |
30 мкм (50 или 80 мкм - опция) |
||
|
Эффективная длина щели |
9.2 нм |
||
|
Электрические характеристики |
|||
|
Тип детектора |
КРТ детектор, охлаждаемый жидким азотом |
||
|
Кол-во пространственных пикселей |
384 |
||
|
Кол-во спектральный полос |
288 |
||
|
Размер пикселя |
24x24 мкм |
||
|
Тип охлаждения |
Водяное охлаждение Стирлинга, средняя наработка на отказ 25 000 часов |
||
|
Температурная стабилизация оптики |
Да |
||
|
Выход камеры |
16 бит CameraLink |
||
|
Отношение сигнал/шум |
1050:1 (при макс уровне сигнала) |
||
|
Цифровой кабель |
Длина 5 м |
||
|
Фрейм-граббер |
National Instruments NI 1427 |
||
|
Управление камеры |
USB / RS232 |
||
|
Частота кадров |
450 кадров/сек (максимальный формат кадра) |
||
|
Диапазон времени экспозиции |
0.1 – 20 мсек |
||
|
Потребляемая мощность |
Номинальное < 50 Вт |
||
|
Входное напряжение |
24 В |
||
|
Механические характеристики |
|||
|
Размер (ДxШxВ) |
Сенсор |
Блок питания и контроллер |
|
|
470 x 176 x 178 мм |
300 x 190 x 130 мм |
||
|
Вес |
14 кг |
~ 5 кг |
|
|
Корпус |
Анодированный алюминий с крепежными винтовыми отверстиями |
||
|
Крепление объектива |
C-mount |
||
|
Затвор |
Электро-механический затвор |
||
|
Характеристики окружающей среды |
|||
|
Температура хранения |
-20… +50 оС |
||
|
Рабочая температура |
+5… +40 оС, без образования конденсата |
||
|
Тех поддержка |
Да |
||
|
Поддержка по ПО |
Да |
||
|
Крепление |
Стандартное крепление. Другие варианты крепления по запросу. |
||
|
Аксессуары |
Объективы, радиометрическая калибровка, белая калибровочная пластина, ступени сканера |
||
Комплектующие:
Объективы для работы в диапазоне 900-2500 нм.
|
Объектив |
Фокусное расстояние |
Поле зрения |
|
OLES 15 |
15 мм |
34o |
|
OLES 22,5 |
22,5 мм |
23o |
|
OLES 30 |
30 мм |
17o |
|
OLES 56 |
56 мм |
9o |
|
OLES Marco |
Построение изображения 1:1 |
|
Волоконная оптика с собирающими линзами или SMA разъемами: от 4 до 110 входных каналов в одном устройстве без движущегося мультиплексора.
Различные системы сканирования: зеркальный сканер на вращающейся платформе для сканирования статических объектов и областей вне помещения, и подвижный столик для настольных и микроскопических применений.
Программное Обеспечение:
Камера SPECIM SWIR использует программное обеспечение Lumo, которое позволяет реализовывать:
- сбор и сохранение данных на жестком диске;
- установка параметров камеры;
- визуализация изображений в режиме реального времени;
- управлять системами сканера.
Кубы данных сохраняются в совместимых с ENVI, Matlab и R форматах, что позволяет осуществлять дальнейшую обработку изображений специализированными программными обеспечениями. SPECIM также предоставляет SDK для быстрой и эффективной разработки приложений.
|
Поставщик
|
Specim |
|
Интерфейс
|
Camera Link |
|
Спектральный диапазон
|
1000-2500 нм |
|
Режим сканирования
|
пространственное |
