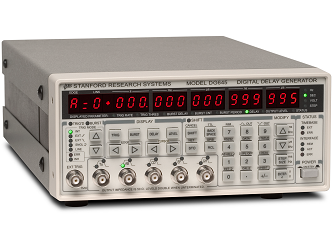

Генератор DG465 Stanford Research Systems является прецизионным 8-канальным генератором задержек/импульсов, который может выдавать задержки от 0 до 2000 сек с разрешением 5 пс и стандартным джиттером менее 25 пс. Высокая точность, низкий уровень флуктуации и широкий диапазон времен задержки делают генератор DG645 идеальным инструментом для создания систем синхронизации, автоматизированного тестирования и прецизионных импульсных приложений. DG645 также оснащен Ethernet, GPIB и RS-232 интерфейсами для управления прибором с помощью компьютера или по сети.
Особенности:
- 4 импульсных выхода;
- 8 выходов задержек (опции);
- <25 пс (с.к.з.) джиттер;
- Частота срабатывания триггера до 10 МГц;
- Прецизионный генератор импульсов;
- Время переходных процессов, менее 2 нс;
- Термостатированный или рубидиевый генератор опорного сигнала (опции);
- Ethernet, GPIB и RS-232 интерфейсы.
Технические характеристики генераторов задержки DG645:
|
Параметры |
Значения |
|
Задержки | |
|
Каналы |
4 независимых импульсных выхода. Управление шириной и позицией. Опция: 8 выходов задержки |
|
Диапазон |
0 - 2000 сек |
|
Разрешение |
5 пс |
|
Точность |
1 нс + (погрешность ОГ х задержка) |
|
Джиттер (rms)
|
|
|
Задержка триггера |
85 нс (внешний триггер - выход T0) |
|
Внешний триггер | |
|
Скорость |
DC - 1/(100 нс + макс. задержка). Макс.: 10 МГц |
|
Порог |
±3.50 В (DC) |
|
Наклон |
Синхронизация по нарастающему /спадающему фронту |
|
Импеданс |
1 МОм + 15 пФ |
|
Внутренний генератор | |
|
Режимы синхронизации |
Непрерывный, одиночный импульс или от сети |
|
Скорость |
100 мкГц - 10 МГц |
|
Разрешение |
1 мкГц |
|
Точность |
как у ОГ |
|
Джиттер (rms) |
<25 пс (10 МГц/N скорость стриггера)
|
|
Генератор пакетов импульсов | |
|
Триггер - первый T0
|
|
|
Период между импульсами
|
|
|
Циклы задержки на пакет импульсов |
1 …. 232 - 1 |
|
Выходы (T0, AB, CD, EF и GH) | |
|
Импеданс источника |
50 Ом |
|
Переходный период |
<2 нс |
|
Превышение уровня |
<100 мВ + 10 % амплитуды импульса |
|
Смещение |
±2 В |
|
Амплитуда |
0.5 - 5.0 В (уровень + смещение <6.0 В) |
|
Точность |
100 мВ + 5 % амплитуды импульса |
|
Общие характеристики | |
|
Интерфейсы |
GPIB (IEEE-488.2), RS-232 и Ethernet. Все функции прибора можно контролировать через данные интерфейсы. |
|
Энергонезависимая память |
Можно хранить и вызывать до 9 конфигураций настроек прибора. |
|
Источник питания |
<100 Вт, 90 - 264 В (AC), 47 Гц - 63 Гц |
|
Габаритные размеры |
8.5" × 3.5" × 13" (ШхВхД) |
|
Вес |
9 lbs. |
|
Гарантия |
1 год |
Опции выводов
|
Параметр |
Значение |
|
Опция 1 (выходы задержки) | |
|
Число выходов |
8 (BNC на задней панели) |
|
Выходы |
T0, A, B, C, D, E, F, G и H |
|
Импеданс источника |
50 Ом |
|
Переходный период |
<1 нс |
|
Превышение уровня |
<100 мВ |
|
Уровень |
+5 В CMOS |
|
Характеристики импульсов
|
|
|
Опция 2 (высоковольтные выходы) | |
|
Число выходов |
8 (BNC на задней панели) |
|
Выходы |
T0, A, B, C, D, E, F, G и H |
|
Импеданс источника |
50 Ом |
|
Переходный период |
<5 нс |
|
Уровни |
0 - 30 В (высокий импеданс), 0 - 15 В при 50 Ом (уменьшение амплитуды: 1 %/кГц) |
|
Характеристики импульсов
|
|
|
Опция 3 (комбинированные выходы) | |
|
Число выходов |
8 (BNC на задней панели) |
|
Выходы |
T0, AB, CD, EF, GH, (AB+CD), (EF+GH), (AB+CD+EF), (AB+CD+EF+GH) |
|
Импеданс источника |
50 Ом |
|
Переходный период |
<1 нс |
|
Превышение уровня |
<100 мВ + 10 % амплитуды импульса |
|
Опция SRD1 (малое время нарастания) | |
|
Время нарастания |
<100 пс |
|
Время спада |
<3 нс |
|
Смещение |
-0.8 В … -1.1 В |
|
Амплитуда |
0.5 В - 5.0 В |
|
Нагрузка |
50 Ом |
|
