Генератор сигналов серии S1435 обеспечивает баланс с точки зрения производительности, экономичности и объемного веса. Он быстро реагирует и переключается на другую частоту всего за 1 мс, что сокращает время тестирования и повышает эффективность тестирования, удовлетворяя потребности массового тестирования данных. Кроме того, он также обладает превосходными функциями аналоговой модуляции и импульсной модуляции. Благодаря использованию передовых технологий синтеза частоты и обработки сигналов радиочастотного канала, он может достичь высокой производительности при одновременном снижении затрат.

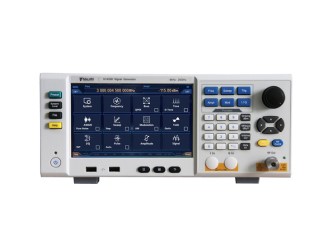

Кроме того, генератор сигналов серии S1435 оснащен 7-дюймовым высокочувствительным светодиодным сенсорным экраном и поддерживает управление с помощью сенсорного экрана, кнопок панели, поворотных ручек, внешней мыши и клавиатуры и т.д., Что полностью повышает удобство работы пользователей. Он принимает портативную конструкцию шасси 3U и отличается небольшими размерами и легким весом. Генератор сигналов серии S1435 может отвечать как требованиям испытаний на высокую производительность на этапе исследований и разработок, так и требованиям испытаний на высокую эффективность на этапе производства.
Особенности:
- Широкий диапазон частот от 9 кГц до 40 ГГц;
- Высокая выходная мощность до 20 дБм при 20 ГГц;
- Динамический диапазон мощности более 150 дБ;
- Превосходный фазовый шум 1 ГГц при 10 кГц: -136 дБц/Гц;
- Высокопроизводительная импульсная модуляция;
- Встроенный многофункциональный генератор функций;
- 7-дюймовый высокочувствительный светодиодный сенсорный экран, небольшой размер и легкий вес.

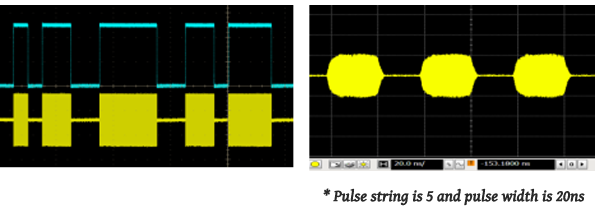

Высокопроизводительная импульсная модуляция с высокой производительностью
Когда выбран параметр H04 с минимальной шириной импульса 20 нс, диапазоном ширины импульса 20 нс-42 с-10 нс и шагом 10 нс, он поддерживает различные режимы запуска, такие как стробирование и внешний запуск. Он также оснащен импульсной цепочкой, необходимой для тестирования радара.

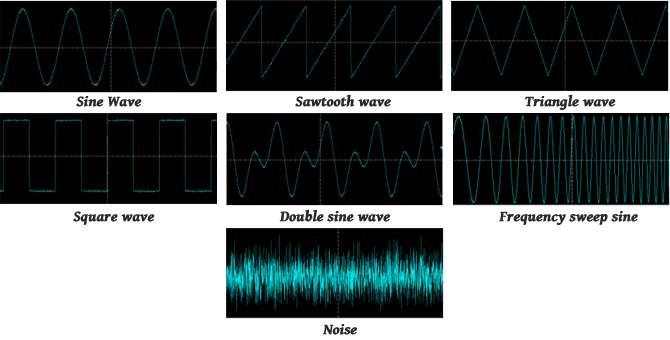

Многофункциональный генератор функций
Многофункциональный функциональный генератор состоит из семи генераторов сигналов для генерации сигналов с модуляцией AM / FM / ΦM и выходных сигналов низкой частоты. Два генератора сигналов могут генерировать двухтональный модулированный сигнал путем внутреннего сложения и используются для AM / FM / ΦM.
Семь генераторов сигналов включают два стандартных функциональных генератора, один генератор с двойной функцией, один генератор функций сканирования, два генератора шума и один генератор постоянного тока.

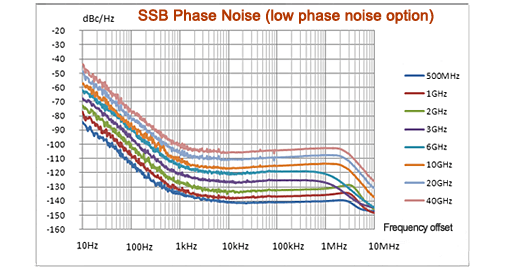

Превосходный фазовый шум SSB
Серия S1435 обеспечивает два уровня фазового шума для пользователей. Стандартный фазовый шум измеряется на уровне -101 ДБС/Гц (10 ГГц при 10 кГц), а фазовый шум может достигать -116 Дбс/Гц (10 ГГц при 10 кГц), если выбран параметр низкий уровень фазового шума.
Пользователи могут выбирать фазовый шум по мере необходимости для достижения оптимальной экономической эффективности.

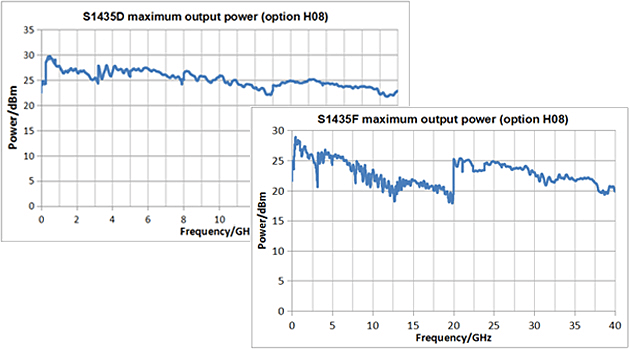

Высокая выходная мощность
При выборе опции H08 измеренное значение полнодиапазонной выходной мощности генератора сигналов серии S1435A/B/C/D может превышать 20 дБм, а полнодиапазонная выходная мощность генератора сигналов серии S1435F может превышать 17 дБм.
В тестировании, где требуются мощные сигналы возбуждения, генератор сигналов серии S1435 может быть использован для получения требуемого тестового сигнала без внешнего усилителя.
|
Поставщик
|
Saluki Technology |
|
Вес
|
< 12 кг (вес зависит от модели и конфигурации опции) |
|
Габаритные размеры
|
330 (Ш) × 147 (В) × 397 (Г) мм (без ручки) 420 (Ш) × 147 (В) × 445 (Г) мм (включая ручку) |
|
Диапазон мощности
|
+4 дБм, нагрузка до 50 Ом |
|
Диапазон частот
|
от 9 кГц до 40 ГГц |
|
Время развертки
|
100 мкс – 100 с |
|
Частотное разрешение
|
0,001 Гц |
