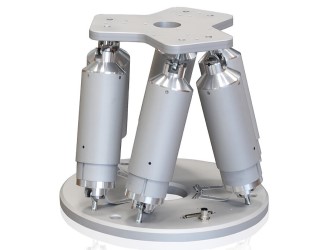

Гексапод H-820 компании Physik Instrumente (PI) является компактной шестикоординатной системой микропозиционирования, работающей по принципу параллельной кинематики. Гексапод позволяет проводить позиционирование по трём линейным координатам (X, Y, Z), а также осуществлять вращение вокруг соответствующих осей (θX, θY, θZ). Системы параллельной кинематики, по сравнению с системами последовательной кинематики, имеют бо́льшую жесткостью, меньшие габариты, не обладают движущимися кабелями, что уменьшает трение и увеличивает точность позиционирования. Подвижная платформа гексапода H-820 приводится в движение с помощью 6-ти независимых бесколлекторных двигателей постоянного тока (BLDC), оснащённых угловым энкодером, и шариковинтовой передачи (ШВП), что обеспечивает высокую точность и долгий срок службы. Среднее время безотказной работы составляет 20 000 часов.
Гексапод H-820.D2 поставляется совместно с контроллером C-887.52, выполненным в настольном корпусе. В комплект поставки входит пользовательское ПО PIMikroMove с широким набором возможностей и интуитивно понятным интерфейсом, драйверы LabView и библиотеки функций для разработки собственных приложений. Имеется возможность программными методами задавать точку вращения, что особенно важно для задач юстировки оптических элементов. Опционально, программное обеспечение может быть расширено программой PIVeriMove (C-887.VM1) для обеспечения безопасного режима работы в ограниченном рабочем пространстве. Контроллер может быть подключен к ПК по средствам интерфейсов TCP/IP или RS-232. Возможно, ручное управление гексаподом при помощи кнопочной панели C-887.MC2.
Применения:
- Оптические и лазерные исследования;
- Астрономия;
- Биотехнологии;
- Микроскопия;
- Микроманипулирование.

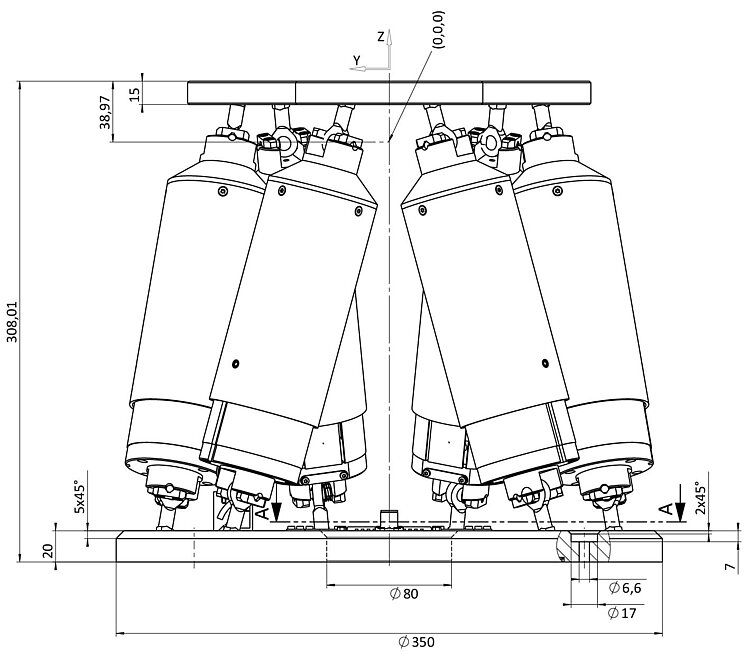

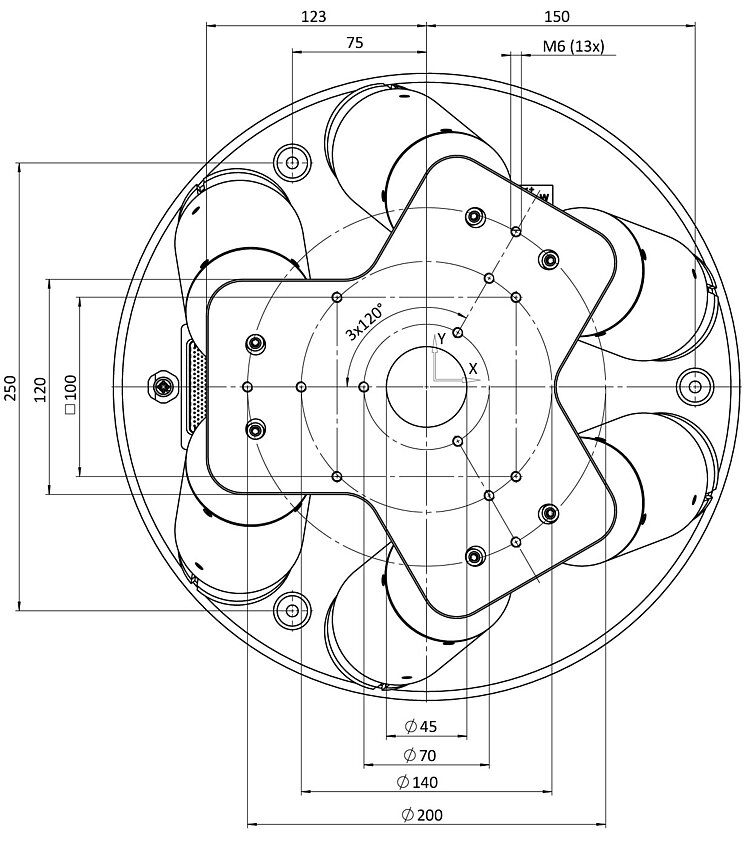

Технические характеристики:
|
Характеристика |
H-820.D2 |
Ед. измер. |
|
Доступные направления перемещения |
X, Y, Z, θX, θY, θZ | |
|
Характеристики движения и позиционирования | ||
|
*Диапазон перемещения X, Y, Z |
± 50, ± 50, ± 25, |
мм |
|
*Диапазон перемещения θX, θY, θZ |
± 15, ± 15, ± 30 |
° |
|
Двигатель |
Бесколлекторный DC-двигатель (BLDC) | |
|
Проектное разрешение одного двигателя |
0.2 |
мкм |
|
Минимальный шаг перемещения X, Y, Z |
10 |
мкм |
|
Минимальный шаг перемещения θX, θY, θZ |
25 |
мкрад |
|
Точность повторного позиционирования X, Y |
± 2 |
мкм |
|
Точность повторного позиционирования Z |
± 1 |
мкм |
|
Точность повторного позиционирования θX, θY |
± 15 |
мкрад |
|
Точность повторного позиционирования θZ |
± 30 |
мкрад |
|
Люфт X, Y |
30 |
мкм |
|
Люфт Z |
10 |
мкм |
|
Люфт θX, θY |
100 |
мкрад |
|
Люфт θZ |
300 |
мкрад |
|
Максимальная скорость X, Y, Z |
20 |
мм/с |
|
Максимальная скорость θX, θY, θZ |
200 |
мрад/сек |
|
Механические характеристики | ||
|
Максимальная нагрузка (основание горизонтальное / произвольно) |
20 / 10 |
кг |
|
Максимальное удерживающее усилие (основание горизонтальное / произвольно) |
200 / 100 |
Н |
|
Прочие условия | ||
|
Диапазон рабочих температур |
От 0 до +50 |
°С |
|
Материал |
Алюминий | |
|
Масса |
15 |
кг |
|
Длина кабеля |
3 |
м |
Характеристики приведены для температуры 20 ± 3 °C.
* Максимальные перемещения по нескольким координатам (X, Y, Z, θX, θY, θZ) взаимозависимы. В таблице приведены максимальные значения перемещений по каждой оси, когда смещение по остальным координатам равно нулю. Если положения по каким-то линейным или угловым осям отличны от нуля, то максимальное перемещение может быть меньше.
|
