Pleora Technologies |
Внешние устройства захвата кадров iPORT ™ Analog-Pro позволяют производителям и интеграторам систем рассматривать аналоговые камеры как камеры GigE Vision®. Благодаря этим внешним захватам кадра аналоговые камеры могут работать на больших расстояниях через Gigabit Ethernet (GigE) как для видео, так и для удаленного управления, а также могут использоваться совместно с камерами GigE Vision в сетевых средах.
Производители систем могут сократить время вывода на рынок, снизить риски разработки и развертывания, а также снизить затраты на проектирование и систему за счет повторного использования дорогих или ориентированных на конкретные приложения аналоговых камер в установках GigE Vision с минимальной разработкой программного обеспечения.
Внешние устройства захвата кадров iPORT Analog-Pro без проблем взаимодействуют с другими продукты Pleora Technologies в сетевых или двухточечных цифровых видеосистемах. Фрейм-грабберы также полностью соответствуют стандартам GigE Vision и GenICam ™, что позволяет взаимодействовать с оборудованием сторонних производителей в различных средах.
Компактные и простые в интеграции внешние устройства захвата кадров Analog-Pro могут передавать два канала композитного (NTSC, PAL, CCIR или RS-170) видео одновременно со скоростью до 30 кадров в секунду (fps) каждый с низкой предсказуемой задержкой по каналу связи GigE. GigE поддерживает длину кабелей до 100 метров с использованием стандартной проводки CAT5e / 6. Благодаря стандартным коммутаторам Ethernet расстояния могут быть неограниченными.
На ПК внешние устройства захвата кадров Analog-Pro подключаются через GigE, что устраняет необходимость в настольном компьютере с доступным слотом для периферийных карт. В результате разработчики систем могут уменьшить размер системы, стоимость и энергопотребление за счет использования вычислительных платформ с меньшими форм-факторами, таких как ноутбуки, встроенные ПК и одноплатные компьютеры.
Особенности
- Передает два независимых канала аналогового композитного видео через Gigabit Ethernet с низкой постоянной задержкой.
- Встроенные алгоритмы восстановления изображения после оцифровки.
- Поддерживает квадратные пиксели.
- RS-232 и GPIO для управления внешними аксессуарами.

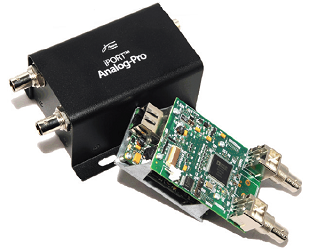

- Доступны как закрытые блоки, так и комплекты плат OEM.
Технические характеристики фрейм-грабберов iPORT Analog-Pro Pleora Technologies:
|
Параметры |
Значения |
|
Возможность подключения видео | |
|
Внешний фрейм-граббер iPORT |
• Высокая надежность; скорость передачи данных до 1 Гбит / с скорость с низкой сквозной задержкой • Комплект плат OEM или закрытый блок • Буфер изображения 32 МБ • 4 входа TTL, 3 выхода TTL (4-й TTL выход доступен с поставкой заказчиком разъем); программно управляемый • 2 последовательных порта RS-232 |
|
eBUS SDK |
• eBUS SDK: единый API для приема видео через GigE, 10 GigE и USB, совместимый с Windows, Mac и Linux • eBUS Tx: программная реализация передатчика GigE Vision на уровне устройства. • eBUS Rx: высокоскоростной прием изображений или данных для передачи конечному приложению • Набор инструментов eBUS Player: просмотр потоков и разработка, тестирование и оценка расширенных функций |
|
GigE Vision и GenICam |
• Полностью совместимая загрузка прошивки • Гарантирует доставку всех пакетов • Комплексная диагностика передачи данных |
|
Видео форматы | |
|
Видеостандарты |
• NTSC, PAL, CCIR, RS-170 |
|
Форматы пикселей |
• 8-битный монохромный, YUV4: 2: 2 (упакованный) |
|
Поддержка деинтерлейсинга |
• Выкл. • Плетение • Дублирование строк |
|
Сетевые особенности | |
|
На базе Gigabit Ethernet |
• Недорогое, простое в использовании оборудование. • Совместимость с сетями Ethernet 10/100/1000 Мбит / с • Поддерживает IEEE 802.3 (Ethernet), IP, IGMP v.2, UDP и ICMP (ping) • Большой радиус действия: 100 м между двумя точками, неограниченное расстояние с коммутаторами Ethernet |
|
Возможность многоадресной рассылки |
• Включает расширенные распределенные архитектуры обработки и управления |
|
Разъемы | |
|
Питание |
• В комплекте: 6-контактный Hirose • OEM: 2-контактный, разъем 0,10 дюйма |
|
Сеть |
• RJ-45 |
|
Видео интерфейс |
• 2 гнезда BNC |
|
Последовательный и GPIO |
• Круглый 12-контактный разъем с замком |
|
Характеристики | |
|
Размер (Д x Ш x В) |
• В корпусе: 113 мм x 82 мм x 51 мм • OEM: 105 мм X 52 мм X 42 мм |
|
Рабочая температура |
• от 0 ºC до 40 ºC (OEM выше с термопрокладкой) |
|
Температура хранения |
• от -40 ° C до 85 ° C |
|
Источник питания |
• от 5 В до 16 В |
|
Потребляемая мощность |
• Максимум 4 Вт (при использовании обоих каналов) |
|
Классификационный номер экспортного контроля |
EAR99 |
