Модули лавинных фотодиодов серии LCSA/LCIA позволяют быстро и просто регистрировать очень низкие уровни освещенности в различных применениях, таких как лидар, лазерные дальномеры, оптические линии связи или биомедицинский анализ. Модули лавинных фотодиодов собраны на основе малошумящих лавинных фотодиодов изготовленных из кремния или InGaAs с встроенным в предварительным усилителем и источником высокого напряжения. Функция температурной компенсации позволяет лавинному фотодиоду работать с постоянным коэффициентом усиления в широком диапазоне рабочих температур.
Лавинный фотодиод на основе InGaAs имеет размер активной области 200 мкм в диаметре и идеально подходит для измерений в диапазоне длин волн от 1000 нм до 1650 нм. Лавинные фотодиоды на основе кремния предназначены для спектрального диапазона от 400 нм до 1100 нм и доступны с активной области 500 мм или 1,5 мм. Оба типа лавинных фотодиодов, как на основе кремния, так и InGaAs имеют рабочую полосу пропускания до 25 МГц.

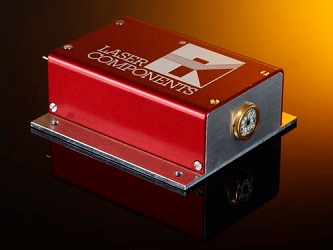

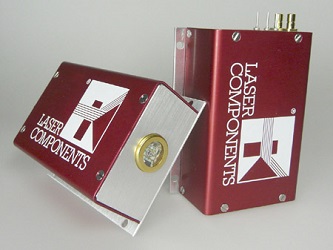

Модуль лавинного фотодиода серии LCSA/LCIA объединяет в себе все необходимые компоненты в одном компактном экранированном корпусе размером 75 х 56 х 26 мм, так что для его работы требуется только стандартное 12 В питание.
Технические параметры модулей серии LCSA на основе кремния с активной областью 0.5 мм:
|
Параметр |
LSCA500-01 |
LCSA500-03 |
LCSA500-10 |
LCSA500-25 |
Единицы измерения |
|
Тип фотодиода |
SAR500 |
| |||
|
Размер активной области |
0.5 |
мм | |||
|
Спектральный диапазон |
400-1000 |
нм | |||
|
Пиковая длина волны |
905 |
нм | |||
|
Полоса пропускания |
1 |
3 |
10 |
25 |
МГц |
|
Чувствительность |
|
|
|
|
|
|
540 нм |
270 |
27 |
2.7 |
0.27 |
МВ/Вт |
|
650 нм |
400 |
40 |
4 |
0.4 |
МВ/Вт |
|
905 нм |
500 |
50 |
5 |
0.5 |
МВ/Вт |
|
Эквивалентная мощность шума |
|
|
|
|
|
|
540 нм |
11 |
11 |
55 |
150 |
фВт/Гц1/2 |
|
650 нм |
7.5 |
7.5 |
37.5 |
100 |
фВт/Гц1/2 |
|
905 нм |
6 |
6 |
30 |
80 |
фВт/Гц1/2 |
|
Выходная плотность шума |
3000 |
300 |
150 |
40 |
нВ/Гц1/2 |
|
Входная относительная плотность шума (max) |
0.3 |
0.3 |
1.5 |
4 |
пА/Гц1/2 |
|
Напряжение питания |
+12 В |
В | |||
|
Рабочая температура |
0 … +50 |
0С | |||
Технические параметры модулей серии LCSA на основе кремния с активной областью 1.5 мм:
|
Параметр |
LSCA1500-01 |
LCSA1500-03 |
LCSA1500-10 |
LCSA1500-25 |
Единицы измерения |
|
Тип фотодиода |
SAR1500 |
| |||
|
Размер активной области |
1.5 |
мм | |||
|
Спектральный диапазон |
400-1000 |
нм | |||
|
Пиковая длина волны |
905 |
нм | |||
|
Полоса пропускания |
1 |
3 |
10 |
25 |
МГц |
|
Чувствительность |
|
|
|
|
|
|
540 нм |
270 |
27 |
2.7 |
0.27 |
МВ/Вт |
|
650 нм |
400 |
40 |
4 |
0.4 |
МВ/Вт |
|
905 нм |
500 |
50 |
5 |
0.5 |
МВ/Вт |
|
Эквивалентная мощность шума |
|
|
|
|
|
|
540 нм |
11 |
37 |
55 |
150 |
фВт/Гц1/2 |
|
650 нм |
7.5 |
25 |
37.5 |
100 |
фВт/Гц1/2 |
|
905 нм |
6 |
20 |
30 |
80 |
фВт/Гц1/2 |
|
Выходная плотность шума |
3000 |
300 |
150 |
40 |
нВ/Гц1/2 |
|
Входная относительная плотность шума (max) |
0.3 |
1 |
1.5 |
4 |
пА/Гц1/2 |
|
Напряжение питания |
+12 В |
В | |||
|
Рабочая температура |
0 … +50 |
0С | |||
Технические параметры модулей серии LCSA на основе кремния с активной областью 3 мм:
|
Параметр |
LSCA3000-01 |
LCSA3000-03 |
LCSA3000-10 |
LCSA3000-25 |
Единицы измерения |
|
Тип фотодиода |
SAR3000 |
| |||
|
Размер активной области |
3 |
мм | |||
|
Спектральный диапазон |
400-1000 |
нм | |||
|
Пиковая длина волны |
905 |
нм | |||
|
Полоса пропускания |
1 |
3 |
10 |
25 |
МГц |
|
Чувствительность |
|
|
|
|
|
|
540 нм |
270 |
27 |
2.7 |
0.27 |
МВ/Вт |
|
650 нм |
400 |
40 |
4 |
0.4 |
МВ/Вт |
|
905 нм |
500 |
50 |
5 |
0.5 |
МВ/Вт |
|
Эквивалентная мощность шума |
|
|
|
|
|
|
540 нм |
15 |
37 |
55 |
225 |
фВт/Гц1/2 |
|
650 нм |
11 |
25 |
38 |
150 |
фВт/Гц1/2 |
|
905 нм |
9 |
20 |
30 |
120 |
фВт/Гц1/2 |
|
Выходная плотность шума |
4000 |
1000 |
150 |
6 |
нВ/Гц1/2 |
|
Входная относительная плотность шума (max) |
0.4 |
1 |
1.5 |
6 |
пА/Гц1/2 |
|
Напряжение питания |
+12 В |
В | |||
|
Рабочая температура |
0 … +50 |
0С | |||
Технические параметры модулей серии LCIA на основе InGaAs с активной областью 200 мкм:
|
Параметр |
LCIA200-01 |
LCIA200-03 |
LCIA200-10 |
LCIA200-25 |
Единицы измерения |
|
Тип фотодиода |
IAG200 |
| |||
|
Размер активной области |
200 |
мкм | |||
|
Спектральный диапазон |
900-1700 |
нм | |||
|
Пиковая длина волны |
1550 |
нм | |||
|
Полоса пропускания |
1 |
3 |
10 |
25 |
МГц |
|
Чувствительность при 1550 нм |
94 |
9.4 |
0.94 |
0.094 |
МВ/Вт |
|
Эквивалентная мощность шума при 1550 нм |
32 |
64 |
160 |
425 |
фВт/Гц1/2 |
|
Выходная плотность шума |
3000 |
600 |
150 |
40 |
нВ/Гц1/2 |
|
Входная относительная плотность шума (max) |
0.3 |
0.6 |
1.5 |
4 |
пА/Гц1/2 |
|
Напряжение питания |
+12 В |
В | |||
|
Рабочая температура |
0 … +50 |
0С | |||
