Фотодиодные модули серии A-CUBE компании Laser Components позволяют быстро и просто регистрировать очень низкие уровни освещенности в различных применениях, таких как лидар, лазерные дальномеры, оптические линии связи или биомедицинский анализ. Фотодиодные модули серии A-CUBE собраны на основе малошумящих кремниевых или InGaAs лавинных фотодиодов со встроенным предварительным усилителем и источником высокого напряжения. Функция температурной компенсации позволяет лавинному фотодиоду работать с постоянным коэффициентом усиления в широком диапазоне рабочих температур.

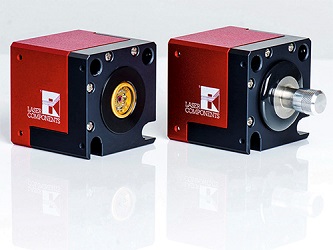

Модуль на основе лавинного фотодиода серии A-CUBE объединяет в себе все необходимые компоненты в одном компактном экранированном корпусе размером 40х40х40 мм, так что для его работы требуется только стандартное 12 В питание. В качестве опции модули серии A-CUBE также доступны с FC разъемами для подключения оптического волокна.
Особенности:
- высокая чувствительность;
- низкий шум;
- интерфейс RS-232;
- компактные размеры;
- возможность состыковки с оптоволокном (опция).
Технические параметры модулей серии A-CUBE на основе кремния с активной областью 0.5 мм:
|
Параметр |
A-CUBE-S500-01 |
A-CUBE-S500-03 |
A-CUBE-S500-10 |
A-CUBE-S500-25 | A-CUBE-S500-100 | A-CUBE-S500-240 |
Единицы измерения |
|
Тип фотодиода |
SAR500 |
SAR500
| |||||
|
Размер активной области |
0.5 | 0.5 | 0.5 |
мм | |||
|
Спектральный диапазон |
400-1000 | 400-1000 | 400-1000 |
нм | |||
|
Пиковая длина волны |
905 | 905 | 905 |
нм | |||
|
Полоса пропускания |
DC-1 |
DC-3 |
DC-10 |
DC-25 | 0.01-100 | 0.01-240 |
МГц |
|
Чувствительность | |||||||
|
540 нм |
270 |
27 |
2.7 |
0.27 | 15.0 | 5.4 |
МВ/Вт |
|
650 нм |
400 |
40 |
4 |
0.4 | 22.0 | 8.0 |
МВ/Вт |
|
905 нм |
500 |
50 |
5 |
0.5 | 27.0 | 10.0 |
МВ/Вт |
|
Эквивалентная мощность шума | |||||||
|
540 нм |
11 |
11 |
55 |
150 | 70 | 75 |
фВт/Гц1/2 |
|
650 нм |
7.5 |
7.5 |
37.5 |
100 | 45 | 50 |
фВт/Гц1/2 |
|
905 нм |
6 |
6 |
30 |
80 | 40 | 40 |
фВт/Гц1/2 |
|
Выходная плотность шума |
3000 |
300 |
150 |
40 | 1000 | 400 |
нВ/Гц1/2 |
|
Входная относительная плотность шума (max) |
0.3 |
0.3 |
1.5 |
4 | 2 | 2 |
пА/Гц1/2 |
|
Напряжение питания |
+/- 12 В | +/- 12 В | +/- 12 В |
В | |||
|
Рабочая температура |
0 … +50 | 0 … +50 | 0 … +50 |
0С | |||
Технические параметры модулей серии A-CUBE на основе кремния с активной областью 1.5 мм:
|
Параметр |
A-CUBE-S1500-01 |
A-CUBE-S1500-03 |
A-CUBE-S1500-10 |
A-CUBE-S1500-25 |
Единицы измерения |
|
Тип фотодиода |
SAR1500 | ||||
|
Размер активной области |
1.5 |
мм | |||
|
Спектральный диапазон |
400-1000 |
нм | |||
|
Пиковая длина волны |
905 |
нм | |||
|
Полоса пропускания |
DC-1 |
DC-3 |
DC-10 |
DC-25 |
МГц |
|
Чувствительность | |||||
|
540 нм |
270 |
27 |
2.7 |
0.27 |
МВ/Вт |
|
650 нм |
400 |
40 |
4 |
0.4 |
МВ/Вт |
|
905 нм |
500 |
50 |
5 |
0.5 |
МВ/Вт |
|
Эквивалентная мощность шума | |||||
|
540 нм |
11 |
37 |
55 |
150 |
фВт/Гц1/2 |
|
650 нм |
7.5 |
25 |
37.5 |
100 |
фВт/Гц1/2 |
|
905 нм |
6 |
20 |
30 |
80 |
фВт/Гц1/2 |
|
Выходная плотность шума |
3000 |
1000 |
150 |
40 |
нВ/Гц1/2 |
|
Входная относительная плотность шума (max) |
0.3 |
1 |
1.5 |
4 |
пА/Гц1/2 |
|
Напряжение питания |
+/- 12 В |
В | |||
|
Рабочая температура |
0 … +50 |
0С | |||
Технические параметры модулей A-CUBE на основе кремния с активной областью 3 мм:
|
Параметр |
A-CUBE-S3000-01 |
A-CUBE-S3000-03 |
A-CUBE-S3000-10 |
A-CUBE-S3000-25 |
Единицы измерения |
|
Тип фотодиода |
SAR3000 | ||||
|
Размер активной области |
3 |
мм | |||
|
Спектральный диапазон |
400-1000 |
нм | |||
|
Пиковая длина волны |
905 |
нм | |||
|
Полоса пропускания |
DC-1 |
DC-3 |
DC-10 |
DC-25 |
МГц |
|
Чувствительность | |||||
|
540 нм |
270 |
27 |
2.7 |
0.27 |
МВ/Вт |
|
650 нм |
400 |
40 |
4 |
0.4 |
МВ/Вт |
|
905 нм |
500 |
50 |
5 |
0.5 |
МВ/Вт |
|
Эквивалентная мощность шума | |||||
|
540 нм |
15 |
37 |
55 |
225 |
фВт/Гц1/2 |
|
650 нм |
11 |
25 |
38 |
150 |
фВт/Гц1/2 |
|
905 нм |
9 |
20 |
30 |
120 |
фВт/Гц1/2 |
|
Выходная плотность шума |
4000 |
1000 |
150 |
60 |
нВ/Гц1/2 |
|
Входная относительная плотность шума (max) |
0.4 |
1 |
1.5 |
6 |
пА/Гц1/2 |
|
Напряжение питания |
+/- 12 В |
В | |||
|
Рабочая температура |
0 … +50 |
0С | |||
Технические параметры модулей A-CUBE на основе InGaAs с активной областью 200 мкм:
|
Параметр |
A-CUBE-I200-01 |
A-CUBE-I200-03 |
A-CUBE-I200-10 |
A-CUBE-I200-25 |
A-CUBE-I200-100 |
A-CUBE-I200-240 |
Единицы измерения |
|
Тип фотодиода |
IAG200 | ||||||
|
Размер активной области |
200 |
мкм | |||||
|
Спектральный диапазон |
900-1700 |
нм | |||||
|
Пиковая длина волны |
1550 |
нм | |||||
|
Полоса пропускания |
DC-1 |
DC-3 |
DC-10 |
DC-25 |
0.01-100 |
0.01-240 |
МГц |
|
Чувствительность при 1550 нм |
94 |
9.4 |
0.94 |
0.094 |
0.50 |
0.19 |
МВ/Вт |
|
Эквивалентная мощность шума при 1550 нм |
32 |
64 |
160 |
425 |
200 |
300 |
фВт/Гц1/2 |
|
Выходная плотность шума |
3000 |
600 |
150 |
40 |
1000 |
500 |
нВ/Гц1/2 |
|
Входная относительная плотность шума (max) |
0.3 |
0.6 |
1.5 |
4 |
2 |
3 |
пА/Гц1/2 |
|
Напряжение питания |
+/- 12 В |
В | |||||
|
Рабочая температура |
0 … +50 |
0С | |||||
Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.
Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.
Компания Laser Components занимается разработкой, производством и дистрибьюцией различных лазерных диодов и модулей, лавинных фотодиодов, оптических элементов и оптомеханических компонентов.
