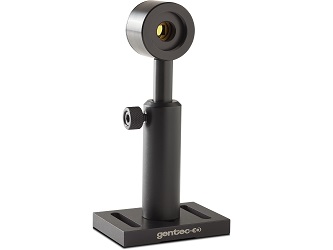

Компания GenTec предлагает кремниевые и германиевые сенсоры серии PH для измерения значений мощности излучения вплоть до 750 мВт. В ассортименте представлены модели для работы с излучением в диапазоне от УФ до ИК области спектра. На выбор предоставляется несколько фильтров для ослабления падающего пучка.
Особенности:
1. Большая апертура;
Диаметр апертуры 10 мм для кремниевых сенсоров.
2. 3 модели;
- Кремниевый детектор: 350 – 1080 нм, до 750 мВт;
- Кремниевый детектор для УФ области: 210 - 1080 нм, до 38 мВт;
- Германиевый детектор: 800 – 1650 нм, до 500 мВт.
3. Выбор аттенюатора;
- OD0.3: 50% Пропускания (только для PH100-SiUV);
- OD1: 10% Пропускания;
- OD2: 1% Пропускания.
4. Высокая точность;
Модель PH100-Si-HA обладает самой низкой погрешностью калибровки на рынке на сегодняшний день.
5. Точная калибровка;
Выбор длины волны с шагом 1 нм.
6. Умный интерфейс с данными калибровки;
7. Совместим с измерительными панелями:
UNO;
8. Держатель не входит в комплект поставки;
При приобретении детектора Вы можете приобрести основание с 50% скидкой.
9. Модели Integra:
Стандартные модели с USB (-INT);
Модели с RS-232 (-IDR) (опция).
Технические характеристики детекторов серии PH компании Gentec-EO:
|
Модель |
PH100-Si-HA |
PH100-SiUV |
PH20-Ge |
|
Макс. средняя мощность (без / с макс. ослаблением) |
36 мВт / 750 мВт |
4 мВт / 38 мВт |
30 мВт / 500 мВт |
|
Эффективная апертура |
10 мм Ø |
10 мм Ø |
5 мм Ø |
|
Измерительная способность |
|||
|
Рабочий спектральный диапазон |
350 – 1080 нм |
210 – 1080 нм |
800 – 1650 нм |
|
С OD0.3 |
--- |
210 – 1080 нм |
--- |
|
С OD1 |
420 – 1080 нм |
400 – 1080 нм |
900 – 1650 нм |
|
С OD2 |
630 – 1080 нм |
--- |
950 – 1650 нм |
|
Макс. измеряемая мощность |
36 мВт @ 1064 нм |
4 мВт @ 532 нм |
30 мВт @ 1064 нм |
|
С OD0.3 |
--- |
11 мВт @ 300 нм |
--- |
|
С OD1 |
300 мВт @ 1064 нм |
38 мВт @ 532 нм |
300 мВт @ 1064 нм |
|
С OD2 |
750 мВт @ 1064 нм |
--- |
500 мВт @ 1064 нм |
|
Эквивалентная плотность мощности |
10 пВт @ 980 нм |
10 пВт @ 850 нм |
60 пВт @ 1550 нм |
|
Время нарастания(ном.) |
0.2 сек (0.45 сек INTEGRA) |
0.2 сек (0.45 сек INTEGRA) |
0.2 сек (0.45 сек INTEGRA) |
|
Пик чувствительности |
0.5 А/Вт @ 980 нм |
0.45 А/Вт @ 850 нм |
0.98 А/Вт @ 1550 нм |
|
Неточность калибровки |
±6.0 % (350 - 399 нм) |
±8 % (200 - 219 нм) |
±3.5 % (800 - 1650 нм) |
|
|
±2.0 % (400 - 449 нм) |
±6.5 % (220 - 399 нм) |
--- |
|
|
±1.5 % (450 - 940 нм) |
±2.5 % (400 - 899 нм) |
--- |
|
|
±2.0 % (941 - 980 нм) |
±3.5 % (900 - 999 нм) |
--- |
|
|
±5.0 % (981 - 1049 нм) |
±5 % (1000 - 1049 нм) |
--- |
|
|
±7.0 % (1050 - 1080 нм) |
±7 % (1050 - 1080 нм) |
--- |
|
Неточность калибровки (с OD фильтрами) |
±4.0 % (420 - 980 нм) |
±5 % (210 - 1049 нм) |
±5 % |
|
|
±5.0 % (981 - 1049 нм) |
±7 % (1050 - 1080 нм) |
|
|
|
±7.0 % (1050 - 1080 нм) |
|
|
|
Порог повреждения |
|||
|
Макс. средняя плотность мощность |
100 Вт/см2 |
100 Вт/см2 |
100 Вт/см2 |
|
Физические свойства |
|||
|
Эффективная апертура |
10 мм Ø |
10 мм Ø |
5 мм Ø |
|
Расстояние до поверхности датчика |
13.7 мм |
13.7 мм |
10.5 мм |
|
Сенсор |
Кремниевый |
Кремниевый для УФ области |
Германий |
|
Габаритные размеры |
38.1Ø x 27.4 мм |
38.1Ø x 27.4 мм |
38.1Ø x 27.4 мм |
|
Вес (только головка) |
130 г |
130 г |
130 г |
Модели доступных для заказа детекторов PH компании Gentec:
|
Модель |
Описание |
|
PH100-Si-HA-D0 |
10 мм Ø, 36 мВт, Кремниевый сенсор, 350-1080 нм. Высокая точность. Держатель не входит в комплект поставки. |
|
PH100-Si-HA-INT-D0 |
10 мм Ø, 36 мВт, Кремниевый сенсор, 350-1080 нм. Высокая точность. С модулем INTEGRA (USB). Держатель не входит в комплект поставки. |
|
PH100-Si-HA-IDR-D0 |
10 мм Ø, 36 мВт, Кремниевый сенсор, 350-1080 нм. Высокая точность. С модулем INTEGRA (RS-232). Источник питания не входит в комплект поставки. Держатель не входит в комплект поставки. |
|
PH100-Si-HA-OD1-D0 |
10 мм Ø, 300 мВт с аттенюатором OD1 (T = 10%), Кремниевый сенсор, 420-1080 нм. Высокая точность. Держатель не входит в комплект поставки. |
|
PH100-Si-HA-OD1-INT-D0 |
10 мм Ø, 300 мВт с аттенюатором OD1 (T = 10%), Кремниевый сенсор, 420-1080 нм. Высокая точность. С модулем INTEGRA (USB). Держатель не входит в комплект поставки. |
|
PH100-Si-HA-OD1-IDR-D0 |
10 мм Ø, 300 мВт с аттенюатором OD1 (T = 10%), Кремниевый сенсор, 420-1080 нм. Высокая точность. С модулем INTEGRA (RS-232). Источник питания не входит в комплект поставки. Держатель не входит в комплект поставки. |
|
PH100-Si-HA-OD2-D0 |
10 мм Ø, 750 мВт с аттенюатором OD2 (T = 1%), Кремниевый сенсор, 630-1080 нм. Высокая точность. Держатель не входит в комплект поставки. |
|
PH100-Si-HA-OD2-INT-D0 |
10 мм Ø, 750 мВт с аттенюатором OD2 (T = 1%), Кремниевый сенсор, 630-1080 нм. Высокая точность. С модулем INTEGRA (USB). Держатель не входит в комплект поставки. |
|
PH100-Si-HA-OD2-IDR-D0 |
10 мм Ø, 750 мВт с аттенюатором OD2 (T = 1%), Кремниевый сенсор, 630-1080 нм. Высокая точность. С модулем INTEGRA (RS-232). Источник питания не входит в комплект поставки. Держатель не входит в комплект поставки. |
|
PH100-SiUV-D0 |
10 мм Ø, 4 мВт, UV Кремниевый сенсор, 210-1080 нм. Держатель не входит в комплект поставки. |
|
PH100-SiUV-INT-D0 |
10 мм Ø, 4 мВт, UV Кремниевый сенсор, 210-1080 нм. С модулем INTEGRA (USB). Держатель не входит в комплект поставки. |
|
PH100-SiUV-IDR-D0 |
10 мм Ø, 4 мВт, UV Кремниевый сенсор, 210-1080 нм. С модулем INTEGRA (RS-232). Источник питания не входит в комплект поставки. Держатель не входит в комплект поставки. |
|
PH100-SiUV-OD.3-D0 |
10 мм Ø, 11 мВт с аттенюатором OD0.3 (T = 50%), UV Кремниевый сенсор, 210-1080 нм. Держатель не входит в комплект поставки. |
|
PH100-SiUV-OD.3-INT-D0 |
10 мм Ø, 11 мВт с аттенюатором OD0.3(T = 50%), UV Кремниевый сенсор, 210-1080 нм. С модулем INTEGRA (USB). Держатель не входит в комплект поставки. |
|
PH100-SiUV-OD.3-IDR-D0 |
10 мм Ø, 11 мВт с аттенюатором OD0.3(T = 50%), UV Кремниевый сенсор, 210-1080 нм. С модулем INTEGRA (RS-232). Источник питания не входит в комплект поставки. Держатель не входит в комплект поставки. |
|
PH100-SiUV-OD1-D0 |
10 мм Ø, 25 мВт с аттенюатором OD1 (T = 10%), UV Кремниевый сенсор, 400-1080 нм. Держатель не входит в комплект поставки. |
|
PH100-SiUV-OD1-INT-D0 |
10 мм Ø, 25 мВт с аттенюатором OD1 (T = 10%), UV Кремниевый сенсор, 400-1080 нм. С модулем INTEGRA (USB). Держатель не входит в комплект поставки. |
|
PH100-SiUV-OD1-IDR-D0 |
10 мм Ø, 25 мВт с аттенюатором OD1 (T = 10%), UV Кремниевый сенсор, 400-1080 нм. С модулем INTEGRA (RS-232). Источник питания не входит в комплект поставки. Держатель не входит в комплект поставки. |
|
PH20-Ge-D0 |
5 мм Ø, 30 мВт, сенсор из германия, 800-1650 нм. Держатель не входит в комплект поставки. |
|
PH20-Ge-INT-D0 |
5 мм Ø, 30 мВт, сенсор из германия, 800-1650 нм. С модулем INTEGRA (USB). Держатель не входит в комплект поставки. |
|
PH20-Ge-IDR-D0 |
5 мм Ø, 30 мВт, сенсор из германия, 800-1650 нм. С модулем INTEGRA (RS-232). Источник питания не входит в комплект поставки. Держатель не входит в комплект поставки. |
|
PH20-Ge-OD1-D0 |
5 мм Ø, 300 мВт с аттенюатором OD1 (T = 10%), сенсор из германия, 900-1650 нм. Держатель не входит в комплект поставки. |
|
PH20-Ge-OD1-INT-D0 |
5 мм Ø, 300 мВт с аттенюатором OD1 (T = 10%), сенсор из германия, 900-1650 нм. С модулем INTEGRA (USB). Держатель не входит в комплект поставки. |
|
PH20-Ge-OD1-IDR-D0 |
5 мм Ø, 300 мВт с аттенюатором OD1 (T = 10%), сенсор из германия, 900-1650 нм. С модулем INTEGRA (RS-232). Источник питания не входит в комплект поставки. Держатель не входит в комплект поставки. |
|
PH20-Ge-OD2-D0 |
5 мм Ø, 500 мВт с аттенюатором OD2 (T = 1%), сенсор из германия, 950-1650 нм. Держатель не входит в комплект поставки. |
|
PH20-Ge-OD2-INT-D0 |
5 мм Ø, 500 мВт с аттенюатором OD2 (T = 1%), сенсор из германия, 950-1650 нм. С модулем INTEGRA (USB). Держатель не входит в комплект поставки. |
|
PH20-Ge-OD2-IDR-D0 |
5 мм Ø, 500 мВт с аттенюатором OD2 (T = 1%), сенсор из германия, 950-1650 нм. С модулем INTEGRA (RS-232). Источник питания не входит в комплект поставки. Держатель не входит в комплект поставки. |
Дополнительные комплектующие:
| Парт-номер | Описание | Изображение |
|

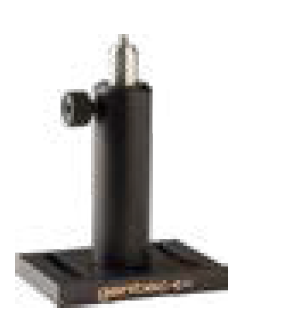

STAND-D-233 |
Держатель для крепления стержня с основанием |
|
|

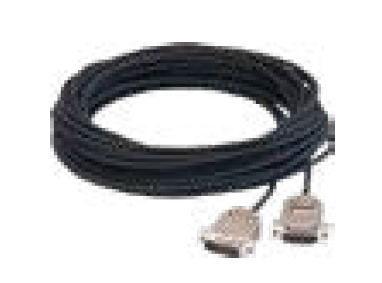

EXT-4 |
Удлинительный кабель (4 м) |
|
|
EXT-15 |
Удлинительный кабель (15 м) |
|
|
EXT-20 |
Удлинительный кабель (20 м) |
|
|
EXT-25 |
Удлинительный кабель (25 м) |
|
|

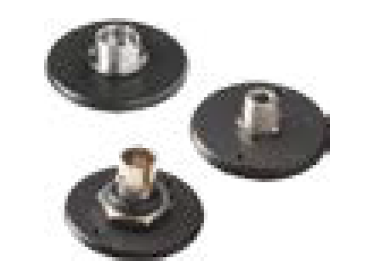

FOA-FULL-FC |
Оптоволоконный FC адаптер для детекторов XLP12, моделей с суффиксом -B (кроме THZ), PH и STEP. |
|
|
FOA-FULL-SMA |
Оптоволоконный SMA адаптер для детекторов XLP12, моделей с суффиксом -B (кроме THZ), PH и STEP. |
|
|
FOA-FULL-ST |
Оптоволоконный ST адаптер для детекторов XLP12, моделей с суффиксом -B (кроме THZ), PH и STEP. |
|
|

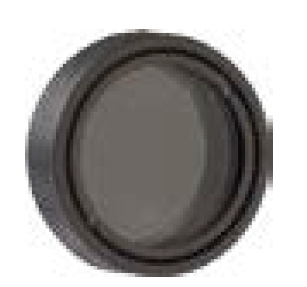

OD0.3 |
OD0.3 аттенюатор для детекторов серии PH. |
|
|
OD1 |
OD1 аттенюатор для детекторов серии PH. |
|
|
OD2 |
OD2 аттенюатор для детекторов серии PH. |
|
|
PEL-1450 |
ударопрочный кейс Pelican (модель 1450). 15 х 11 х 6 дюймов. Вмещает: 1 консоль, 2 детектора, стойки, источник питания, руководство пользователя. |
|
|
PEL-1500 |
ударопрочный кейс Pelican (модель 1500). 17 x 12 x 7 дюймов. Вмещает: 2 консоли, 2 детектора, стойки, источники питания, руководство пользователя. |
|
|
PEL-1550 |
ударопрочный кейс Pelican (модель 1550). 19 x 15 x 8 дюймов. Вмещает: 1 консоль, 1 большая измерительная головка, 2 стандартных детектора, стойки, руководство пользователя. |
