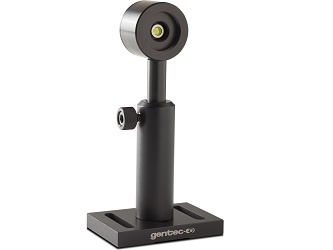

Компания GenTec предлагает детекторы серии PE-B для измерения малых значений энергии излучения, начиная от 8 фДж. Датчики оснащены сенсорами из кремния, германия и InGaAs и обладают рекордно низким уровнем шума. В ассортименте представлены модели с апертурой диаметром 3, 5 и 10 мм.
Измерение энергии на уровне фДж с помощью детектора PE-B GenTec
Особенности:
1. Низкий уровень шума;
Проводите измерения с уровнем шума менее 8 фДж (измерительные панели M-LINK, MAESTRO и S-LINK).
2. 3 модели;
- PE-B-Si: Кремниевый детектор Ø 3 и 10 мм, 0.21 - 1.08 мкм;
- PE5B-Ge: Германиевый детектор Ø 5 мм, 0.8 - 1.65 мкм;
- PE3B-In: InGaAs детектор Ø 3 мм, 0.9 - 1.7 мкм.
3. Умный интерфейс с данными калибровки;
4. Совместим с измерительными панелями:
5. Держатель не входит в комплект поставки;
При приобретении детектора Вы можете приобрести основание с 50% скидкой.
6. Модели Integra:
Стандартные модели с USB (-INT);
Модели с RS-232 (-IDR) и внешним триггером (-INE) (опция).
Технические характеристики детекторов серии PE-B компании Gentec-EO:
|
Модель |
PE3B-Si |
PE10B-Si |
PE5B-Ge |
PE3B-In |
|
Макс. измеряемая энергия |
24 пДж |
81 нДж |
2.4 нДж |
245 пДж |
|
Эффективная апертура |
Ø 3 мм |
Ø 10 мм |
Ø 5 мм |
Ø 3 мм |
|
Измерительная способность |
||||
|
Рабочий спектральный диапазон |
210 - 1080 нм |
210 - 1080 нм |
800 - 1650 нм |
900 - 1700 нм |
|
Макс. измеряемая энергия |
|
|||
|
С панелью M-LINK |
22 пДж @ 634 нм |
75 нДж @ 634 нм |
2.2 нДж @ 1310 нм |
223 пДж @ 1310 нм |
|
С панелью S-LINK |
24 пДж @ 634 нм |
81 нДж @ 634 нм |
2.4 нДж @ 1310 нм |
245 пДж @ 1310 нм |
|
С панелью MAESTRO |
20 пДж @ 634 нм |
69 нДж @ 634 нм |
2.0 нДж @ 1310 нм |
200 пДж @ 1310 нм |
|
С панелью INTEGRA |
24 пДж @ 634 нм |
81 нДж @ 634 нм |
2.4 нДж @ 1310 нм |
245 пДж @ 1310 нм |
|
Эквивалентная энергия шума |
8 фДж @ 634 нм |
1.5 пДж @ 634 нм |
1 пДж @ 1310 нм |
30 фДж @ 1310 нм |
|
Время нарастания (0-100%) |
15 мкс |
30 мкс |
25 мкс |
12 мкс |
|
Макс. частота следования импульсов |
1000 Гц |
1000 Гц |
1000 Гц |
1000 Гц |
|
Макс. ширина импульса |
10 мкс |
10 мкс |
10 мкс |
10 мкс |
|
Чувствительность |
100 ГВ/Дж @ 634 нм |
20 МВ/Дж@ 634 нм |
1 ГВ/Дж @ 1310 нм |
10 ГВ/Дж @ 1310 нм |
|
Неточность калибровки |
± 4% c |
±8 % (210 - 219 нм) |
± 3.5% |
± 4% d |
|
|
|
±6.5 % (220 - 399 нм) |
|
|
|
|
|
±2.5 % (400 - 899 нм) |
|
|
|
|
|
±3.5 % (900 - 999 нм) |
|
|
|
|
|
±5 % (1000 - 1049 нм) |
|
|
|
|
|
±7 % (1050 - 1080 нм) |
|
|
|
Порог повреждения |
||||
|
Макс. плотность энергии |
N/A |
5 мкДж/см2 |
5 мкДж/см2 |
N/A |
|
Макс. средняя плотность мощности |
N/A |
65 мВт/см2 @ 532 нм |
320 мВт/см2 @ 1064 нм |
N/A |
|
Физические свойства |
||||
|
Эффективная апертура |
Ø 3 мм |
Ø 10 мм |
Ø 5 мм |
Ø 3 мм |
|
Расстояние до поверхности датчика |
13.7 мм |
13.7 мм |
10.5 мм |
N/A |
|
Сенсор |
Кремниевый для УФ |
Кремниевый для УФ |
из германия |
InGaAs |
|
Габаритные размеры |
38.1Ø x 27.4 мм |
38.1Ø x 27.4 мм |
38.1Ø x 27.4 мм |
38.1Ø x 27.4 мм |
|
Вес |
91 г |
91 г |
91 г |
91 г |
Модели доступных для заказа детекторов PE-B компании Gentec:
|
Модель |
Описание |
|
PE3B-Si-D0 |
Ø 3 мм, Кремниевый сенсор. Держатель не входит в комплект поставки. |
|
PE3B-Si-INT-D0 |
Ø 3 мм, Кремниевый сенсор. С модулем INTEGRA (USB). Держатель не входит в комплект поставки. |
|
PE3B-Si-IDR-D0 |
Ø 3 мм, Кремниевый сенсор. С модулем INTEGRA (RS-232). Источник питания не входит в комплект поставки. Держатель не входит в комплект поставки. |
|
PE3B-Si-INE-D0 |
Ø 3 мм, Кремниевый сенсор. С модулем INTEGRA (USB+внешний триггер). Держатель не входит в комплект поставки. |
|
PE10B-Si-D0 |
Ø 10 мм, Кремниевый сенсор. Держатель не входит в комплект поставки. |
|
PE10B-Si-INT-D0 |
Ø 10 мм, Кремниевый сенсор. С модулем INTEGRA (USB). Держатель не входит в комплект поставки. |
|
PE10B-Si-IDR-D0 |
Ø 10 мм, Кремниевый сенсор. С модулем INTEGRA (RS-232). Источник питания не входит в комплект поставки. Держатель не входит в комплект поставки. |
|
PE10B-Si-INE-D0 |
Ø 10 мм, Кремниевый сенсор. С модулем INTEGRA (USB+внешний триггер). Держатель не входит в комплект поставки. |
|
PE5B-Ge-D0 |
5 mm Ø, Сенсор из германия. Держатель не входит в комплект поставки. |
|
PE5B-Ge-INT-D0 |
5 mm Ø, Сенсор из германия. С модулем INTEGRA (USB). Держатель не входит в комплект поставки. |
|
PE5B-Ge-IDR-D0 |
5 mm Ø, Сенсор из германия. С модулем INTEGRA (RS-232). Источник питания не входит в комплект поставки. Держатель не входит в комплект поставки. |
|
PE5B-Ge-INE-D0 |
5 mm Ø, Сенсор из германия. С модулем INTEGRA (USB+внешний триггер). Держатель не входит в комплект поставки. |
|
PE3B-In-D0 |
Ø 3 мм, InGaAs сенсор. Держатель не входит в комплект поставки. |
|
PE3B-In-INT-D0 |
Ø 3 мм, InGaAs сенсор. С модулем INTEGRA (USB). Держатель не входит в комплект поставки. |
|
PE3B-In-IDR-D0 |
Ø 3 мм, InGaAs сенсор. С модулем INTEGRA (RS-232). Источник питания не входит в комплект поставки. Держатель не входит в комплект поставки. |
|
PE3B-In-INE-D0 |
Ø 3 мм, InGaAs сенсор. С модулем INTEGRA (USB+внешний триггер). Держатель не входит в комплект поставки. |
Дополнительные комплектующие:
| Парт-номер | Описание | Изображение |
|
STAND-D-233 |
Держатель для крепления стержня с основанием |
|
|
FOA-FULL-FC |
Оптоволоконный FC адаптер для детекторов XLP12, моделей с суффиксом -B (кроме THZ), PH и STEP. |
|
|
PEL-1450 |
ударопрочный кейс Pelican (модель 1450). 15 х 11 х 6 дюймов. Вмещает: 1 консоль, 2 детектора, стойки, источник питания, руководство пользователя. |
|
|
PEL-1500 |
ударопрочный кейс Pelican (модель 1500). 17 x 12 x 7 дюймов. Вмещает: 2 консоли, 2 детектора, стойки, источники питания, руководство пользователя. |
|
|
PEL-1550 |
ударопрочный кейс Pelican (модель 1550). 19 x 15 x 8 дюймов. Вмещает: 1 консоль, 1 большая измерительная головка, 2 стандартных детектора, стойки, руководство пользователя. |
