Поставщик
|
Optogama |
|
Тип
|
формирователь пучка |
|
Артикул
|
19754 |
|
Тип формирователя
|
с плоской вершиной |
|
Длина волны (нм)
|
1064 нм |

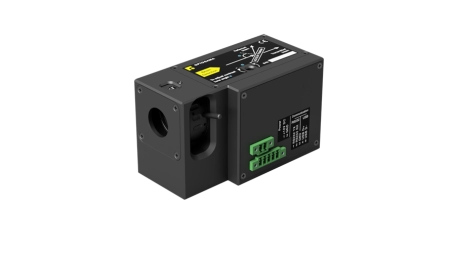

Формирователь пучка представляет собой одно моторизованное решение для преобразования гауссова пучка в пучок с плоской вершиной. Для этого необходим любой фокусирующий элемент. Профиль пучка остается плоским вдоль оптической оси. Устройство состоит из кварцевой волновой пластины, пространственной волновой пластины и высококонтрастного поляризатора. Формирователь используется в УФ, видимом и ближнем инфракрасном диапазонах спектра от 250 до 2000 нм.
Все оптические компоненты формирователя пучка рассчитаны на высокие значения порога повреждения и обеспечивают стабильную и надежную работу даже при использовании их с мощными лазерами в промышленных приложениях.
Вторичный лазерный пучок от формирователя с плоской вершиной может быть отклонен во внешний поглотитель пучка. Поглотитель используется для предотвращения каких-либо тепловых эффектов или напряжения в корпусе устройства формирователя.
Особенности:- Быстрое переключение между гауссовым и плоским пучком; - Профиль пучка остается плоским вдоль оптической оси; - Встроенный контроллер; - Разработаны в соответствии с спецификациями лазера; - Чистая апертура до 15 мм; - Быстрое время переключения: 0.2 с; - Высокий порог лазерного повреждения до 10 Дж/см2 (10 нс при 1064 нм); - Эффективность преобразования до 70% (в режиме Flat-Top). |
Применения:- Точная лазерная микрообработка; - Науки о жизни; - Исследование. |
Технические характеристики:
| Параметры | Значения |
|---|---|
| Размеры(В x Ш x Д) |
105 x 53 x 62.5 мм;
105 x 70 x 62.5 мм с поглотителем пучка (BD-6)
|
| Входное отверстие | ø15 мм (зависит от волновой пластины) |
| Выходное отверстие | ø15 мм (зависит от волновой пластины) |
| Эффективность преобразования и пропускания |
До 70 % (режим Flat-Top)
Не менее 97 % (режим Гауссового пучка)
|
| Порог повреждения | >10 [Дж/см2] (10 нс при 1064 нм) |
| Время переключения | 0.2 с |
| Датчик положения | Да, с разрешением 3.7 угл. с |
| Пучок с плоской вершиной | Профиль пучка остается плоским вдоль оптической оси |
| Доступные покрытия | |
| A. Стандартные длины волн, нм | Б. Длины волн под заказ |
| 1 гармоника - 760-840; 1020-1040; 1064
2 гармоника - 390-410; 510-520; 532 3 гармоника - 343; 355 | Доступны |
