Формирователи пучка pi-Shaper преобразует Гауссово или аналогичное распределение интенсивности лазерного луча в распределение интенсивности с плоским верхом с почти 100% эффективностью (минимальный процент потери энергии). Для заказа доступны модели для работы в УФ, видимой и ИК области спектра.
Разработанная для приложений связанных с использованием лазеров на основе двуокиси углерода (CO2) система формирования пучка pi-Shaper CO2 открывает новые возможности для совершенствования технологий обработки материалов.

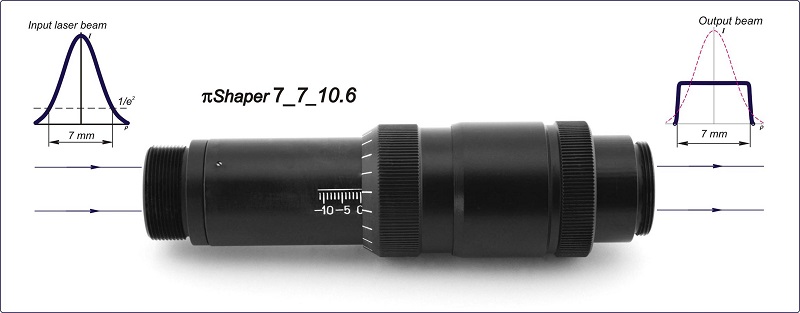

ООсновные принципы работы системы формирования лазерного луча pi-Shaper:
- pi-Shaper преобразует Гауссово или аналогичное распределение интенсивности лазерного луча в распределение интенсивности с плоским верхом (flattop);
- можно использовать лазерное излучение с TEM00 или многомодовое с Гауссовым или подобным профилем интенсивности излучения;
- конструкция Галилея, поэтому нет необходимости в промежуточной фокусировке луча;
- с изменением размера входного луча изменяется профиль выходного луча;
- с изменением формы входного луча можно адаптировать pi-Shaper для обеспечения выходного профиля плоским верхом (flattop), эта адаптация реализуется путем изменения диаметра пучка источника излучения.
Применения:
- Сварка металлов и пластмасс;
- Маркировка и гравировка;
- Лазерная печать;
- Микрообработка материалов;
- Лазерная резка;
- Нанесение покрытий.
Общие параметры для всех систем формирования луча pi-Shaper CO2:
|
Параметр |
Значение |
|
Входящий луч |
- коллимированный; - TEM00 или многомодовое с Гауссовым или подобным профилем. |
|
Выходящий луч |
- коллимированный; - лазерный луч с распределением интенсивности с плоским верхом (flattop), однородность в пределах 5%; - высокий фронт крутизны. |
|
Другие особенности |
- компактная конструкция, подходящая для научных и промышленных применений; - материал линз ZnSe; - большое рабочее расстояние; - водяное охлаждение в качестве опции. |

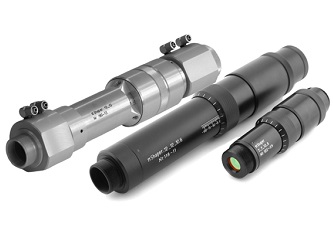

Модели систем формирования луча pi-Shaper CO2:
|
Модель* |
Диаметр входного пучка (1/e2, ), мм |
Диаметр выходного пучка (FWHM), мм |
Общие размеры, мм |
Вес, грамм |
Тип крепления |
Спектральный диапазон, нм |
|
pi-Shaper 7_7 _10.6 |
диаметр 7 мм (1/e2) |
диаметр 7 мм |
- диаметр 39 мм; |
250 |
M27x1 |
10000 - 11000 |
|
pi-Shaper 7_7 _9.4 |
9000 - 10000 |
|||||
|
pi-Shaper 7_7 _6-8 |
6000 - 8000 |
|||||
|
pi-Shaper 7_7 _3.6-4.8 |
3550 - 4800 |
|||||
|
pi-Shaper 12_12 _10.6 |
диаметр 12 мм (1/e2) |
диаметр 12 мм |
- диаметр 49 мм; |
560 |
вход: M27x1 |
10000 - 11000 |
|
pi-Shaper 12_12 _9.4 |
9000 - 10000 |
|||||
|
pi-Shaper 12_12 _6-8 |
6000 - 8000 |
|||||
|
pi-Shaper 12_12 _3.6-4.8 |
3550 - 4800 |
|||||
|
pi-Shaper 12_12 _5.1 |
11,6 - 11,8 мм (1/e2) |
11,3 мм |
- диаметр 49 мм; |
560 |
вход: M27x1 |
5000 - 5200 |
|
