Поставщик
|
AdlOptica |
|
Тип
|
формирователь пучка |
Формирователи пучка pi-Shaper преобразует Гауссово или аналогичное распределение интенсивности лазерного луча в распределение интенсивности с плоским верхом с почти 100% эффективностью (минимальный процент потери энергии). Для заказа доступны модели для работы в УФ, видимой и ИК области спектра.

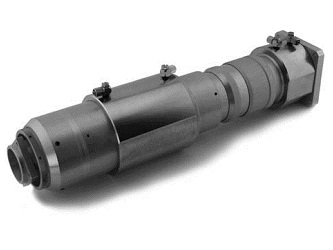

Изготовленная из кварцевого стекла ахроматическая конструкция системы формирования лазерного луча pi-Shaper 37_34_1064 является незаменимым решением для приложений, в которых применяются высокомощные твердотельные или диодные лазеры с многомодовым волокном или многомодовые волоконно-оптические, а также волоконные лазеры.
Основные принципы работы системы формирования лазерного луча pi-Shaper:
- pi-Shaper преобразует Гауссово или аналогичное распределение интенсивности лазерного луча в распределение интенсивности с плоским верхом (flattop);
- можно использовать лазерное излучение с TEM00 или многомодовое с Гауссовым или подобным профилем интенсивности излучения;
- конструкция Галилея, поэтому нет необходимости в промежуточной фокусировке луча;
- совмещение двух функций – формирование пучка и коллимация расходящегося пучка из волокна;
- с изменением размера входного луча изменяется профиль выходного луча;
- с изменением формы входного луча можно адаптировать pi-Shaper для обеспечения выходного профиля плоским верхом (flattop), эта адаптация реализуется путем изменения диаметра пучка источника излучения;
- версии pi-Shaper 37_34_1064 для других длин волн также доступны для заказа.
Применения:
- Сварка металлов и пластмасс;
- Маркировка и гравировка;
- Микрообработка материалов;
- Лазерная абляция;
- Лазерный отжиг.
Технические параметры системы формирования пучка pi-Shaper 37_34_1064:
|
Параметр |
Значение |
|
Тип |
Коллиматор, без внутреннего фокуса |
|
Входящий луч |
- TEM00 или многомодовое с Гауссовым или подобным профилем; - расходящийся; - расходимость 160-190 мрад (1/e2); - входной диаметр 30-37 мм (1/e2). |
|
Выходящий луч |
- коллимированный; - лазерный луч с распределением интенсивности с плоским верхом (flattop), однородность в пределах 5%; - высокий фронт крутизны; - диаметр 30-34 мм. |
|
Другие особенности |
- компактная конструкция, подходящая для промышленного применения с лазерами мощностью до 6 кВт; - водяное охлаждение; - доступны другие длины волны, например, 830, 980 нм и т.д.; - большое рабочее расстояние; - расширенная глубина резкости достигается за счет фокусировки. |
|

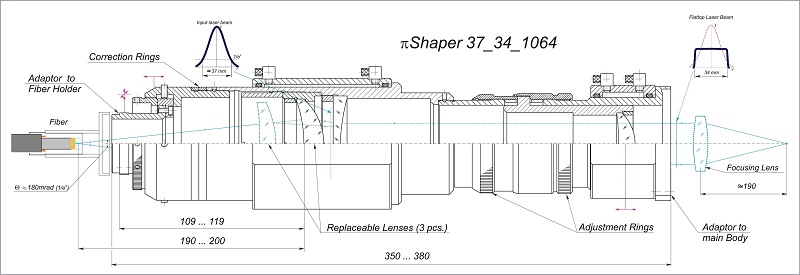

Общие размеры |
- диаметр 74 мм; - длина <350 мм. |
|
Рабочий спектральный диапазон |
1020-1100 нм |
|
Мощность излучения лазера |
До 6 кВт (непрерывный режим) |
|
Применения с лазерами |
Высокомощные лазеры TEM00 или многомодовые полупроводниковые или диодные лазеры с волокном, волоконные лазеры |
|
Тип крепления |
чертежи доступны по запросу |
|
Вес |
<3 кг |
