Поставщик
|
AdlOptica |
|
Тип
|
формирователь пучка |

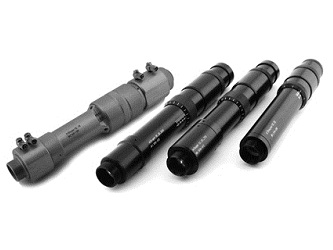

Формирователи пучка pi-Shaper преобразует Гауссово или аналогичное распределение интенсивности лазерного луча в распределение интенсивности с плоским верхом с почти 100% эффективностью (минимальный процент потери энергии). Для заказа доступны модели для работы в УФ, видимой и ИК области спектра.
При разработке систем pi-Shaper 12_12 учитывались наиболее важные специфические потребности приложений на основе УФ лазеров, а также короткоимпульсных Ti:Sa лазеров.
Основные принципы работы системы формирования лазерного луча pi-Shaper:
- pi-Shaper преобразует Гауссово или аналогичное распределение интенсивности лазерного луча в распределение интенсивности с плоским верхом (flattop);
- можно использовать лазерное излучение с TEM00 или многомодовое с Гауссовым или подобным профилем интенсивности излучения;
- ахроматическая конструкция обеспечивает преобразование распределения интенсивности лазерного луча для определенного спектрального диапазона длин волн;
- конструкция Галилея, поэтому нет необходимости в промежуточной фокусировке луча;
- существуют две версии некоторых pi-Shaper 12_12 систем - телескоп и коллиматор;
- с изменением размера входного луча изменяется профиль выходного луча;
- с изменением формы входного луча можно адаптировать pi-Shaper для обеспечения выходного профиля плоским верхом (flattop), эта адаптация реализуется путем изменения диаметра пучка источника излучения;
- версии pi-Shaper 12_12 для других длин волн также доступны для заказа.
Применения:
- Лазеры на свободных электронах;
- Технологии флуоресценции;
- Технологии создания дисплеев;
- Масс-спектрометрия;
- Ультрапортативная импульсная лазерная накачка;
- Обработка материалов.
Общие параметры для всех систем формирования луча pi-Shaper 12_12:
|
Параметр |
Значение |
|
Входящий луч |
- TEM00 или многомодовое с Гауссовым или подобным профилем. |
|
Выходящий луч |
- коллимированный; - лазерный луч с распределением интенсивности с плоским верхом (flattop), однородность в пределах 5%; - высокий фронт крутизны. |
|
Другие особенности |
- компактная конструкция, подходящая для научных и промышленных применений; - высокая прочность для работы с высокомощными импульсными лазерами; - водяное охлаждение, опция непрерывных лазеров со средней мощностью >500 Вт; - большое рабочее расстояние; - защитные окна по запросу |
|
Общие размеры |
- диаметр 39 мм; - длина < 143 мм. |
|
Тип крепления |
внутренняя резьба - M27x1, внешняя резьба – М33х1, переходник М33х1 -> М27х1 (внешняя) |

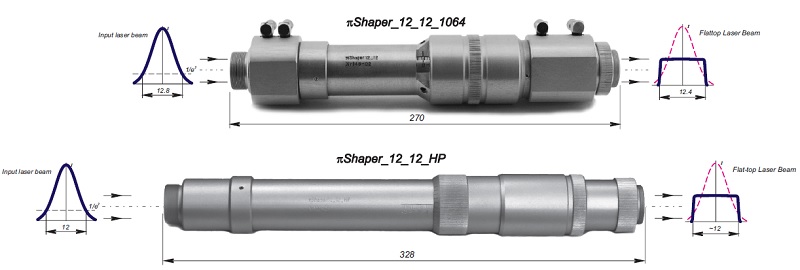

Модели систем формирования луча pi-Shaper 12_12:
|
Модель* |
Диаметр входного пучка 1/e2, мм |
Диаметр выходного пучка FWHM, мм |
Спектральный диапазон, нм |
Общие размеры, мм |
Вес, грамм |
Применения с лазерами |
|
|
Диаметр, мм |
Длина, мм |
||||||
|
pi-Shaper_12_12_1064 |
- коллимированный |
12.4 |
1020 - 1100 |
49 |
270 |
530 |
Nd:YAG, волоконные и другие ИК лазеры |
|
pi-Shaper_12_12_1064_HP |
- коллимированный |
12.0 |
42 |
328 |
530 |
||
|
pi-Shaper_12_12_1064_HP_W |
- коллимированный - диа. 12.0-12.1 мм |
12.0 |
49 |
360 |
590 |
Высокомощные лазеры с водяным охлаждением |
|
|
pi-Shaper_12_12_1064_C |
- расходящийся |
12.0 |
42 |
285 |
480 |
Nd:YAG, волоконные и другие ИК лазеры |
|
|
pi-Shaper_12_12_TiS_HP |
- коллимированный - диа. 12.0-12.1 мм |
12.0 |
700 - 900 |
42 |
328 |
530 |
Ti:Sapphire лазер и другие ИК лазеры |
|
pi-Shaper_12_12_532 |
- коллимированный - диа 12.8-13.0 мм |
11.8 |
515 - 550 |
49 |
270 |
530 |
2-ая (532 нм), гармоника Nd:YAG лазера, видимые лазеры |
|
pi-Shaper_12_12_532_HP |
- коллимированный - диа. 12.0-12.1 мм |
11.8 |
42 |
328 |
530 |
||
|
pi-Shaper_12_12_355_HP |
- коллимированный - диа. 12.0-12.1 мм |
11.3 |
330 - 380 |
42 |
328 |
530 |
3-я (355 нм) гармоника Nd:YAG лазера, УФ лазеры |
|
pi-Shaper_12_12_325 |
- коллимированный - диа 12.7-12.9 мм |
11.4 |
305 - 345 |
49 |
270 |
530 |
УФ лазеры |
|
pi-Shaper_12_12_266 |
- коллимированный - диа 12.6-12.8 мм |
10.6 |
250 - 270 |
49 |
270 |
530 |
4-я (266 нм) гармоника Nd:YAG лазера, УФ лазеры |
|
pi-Shaper_12_12_266_HP |
- коллимированный - диа. 12.0-12.1 мм |
10.6 |
42 |
328 |
530 |
||
|
pi-Shaper_12_12_266_C |
- расходящийся - расходимость 60 мрад |
12.0 |
42 |
285 |
480 |
||
|
* - Основными моделями являются телескопы типа Галилея (без внутреннего фокуса), Модели с индексом _HP являются версиями для лазеров с высокой пиковой мощностью, Модели с индексом _C - это коллиматоры без внутренней фокусировки. |
|||||||
