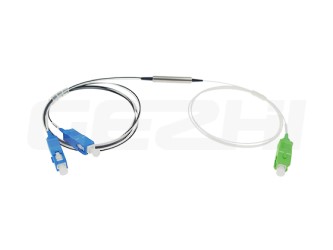

Фильтр WDM 1310/1490/1550 нм волоконно-оптических компонентов объединяет и разделяет свет для реализации двунаправленных сигналов связи на длине волны 1310/1490/1550 нм в широком диапазоне.
Фильтр WDM 1310/1490/1550 нм волоконно-оптических компонентов GEZHI использует технологию тонкопленочного фильтра. Он мультиплексирует и демультиплексирует три длины волны на 1310, 1490 и 1550 нм, которые несут голосовые, информационные и видео услуги. Он используется в системах FTTH "triple-play" с конфигурацией от 1 до 2 портов. Три длины волны подаются в устройство через общий входной порт, одна длина волны отражается от одного выходного порта, одновременно две другие длины волн проходят через устройство на другом выходном порту.
Длины волн:
- 1310/1550 нм FWDM - для оптических коммуникаций WDM или DWDM
- 1480/1550 нм FWDM - для мощных оптических усилителей DWDM и EDFA
- 1510/1550 нм FWDM - для многоканальных оптических сетей DWDM
- 980/1550 нм FWDM - для высокопроизводительного оптического усилителя DWDM и усилителя EDFA
- 1310/1490/1550 нм FWDM - для PON, FTTX и тестовых приборов
- 1310/1550/1625 нм FWDM - для тестирования активных волокон, находящихся в эксплуатации
- 1310/1490/1550/1625 нм FWDM - для объединения или разделения 1625 нм канала с тремя триплексными волнами длиной 1310 нм, 1490 нм и 1550 нм, чтобы 1625 нм канал мог быть добавлен в существующую триплексную систему FTTH
|
Особенности:
|
Применения:
|
Технические характеристики:
|
Параметры |
Единица измерения |
Устройство FWDM |
||
|
Рабочая длина волны |
нм |
1 |
T1550 R1310/1490 |
|
|
2 |
T1490 R1310/1550 |
|||
|
3 |
T1310 R1490/1550 |
|||
|
4 |
T1550/1610 R1310/1490 |
|||
|
5 |
T1550/1625 R1310/1490 |
|||
|
6 |
T1625 R1310/1490/1550 |
|||
|
7 |
T1650 R1310/1490/1550 |
|||
|
Потери на входе |
дБ |
Передача: ≤ 0,6 |
||
|
Отражение: ≤ 0,4 |
||||
|
Изоляция канала передачи |
дБ |
≥ 30 |
||
|
Изоляция канала отражения |
дБ |
≥ 17 |
||
|
PDL |
дБ |
≤ 0.1 |
||
|
Термическая стабильность длины волны |
нм/℃ |
≤ 0.003 |
||
|
Термическая стабильность |
дБ/℃ |
≤ 0.005 |
||
|
Обратные потери |
дБ |
≥ 45 |
||
|
Оптическая мощность |
мВт |
≤ 500 |
||
|
Рабочая температура |
℃ |
-10 ~ +70 |
||
|
Температура хранения |
℃ |
-40 ~ +85 |
||
|
Относительная влажность |
% |
5 ~ 95 |
||
|
Размер |
мм |
Φ5.5×34 |
Φ4.2×25 |
90×20×10 |
Информация по заказу:
|
A |
B |
C |
D |
E |
|
Длина волны |
Тип трубки |
Длина волокна |
Разъем |
Размер |
|
T15R13/14=T1550 R1310/1490 T14R13/15=T1490 R1310/1550 T13R14/15=T1310 R1490/1550 T15/16R13/14=T1550/1610R1310/1490 X=Прочее |
25=250 мкм 90=900 мкм 20:2000 мкм 30=3000 мкм X=Прочее |
05=0,5 м±0,05 м 10=1,0 м±0,05 м 15=1,5 м±0,05 м X= Другие |
00=Нет FP=FC/PC FA=FC/APC SP= SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Прочее |
5534=Φ5.5×34 мм 4225=Φ4.2×25 мм 9021=90×20×10 мм X=Настроенный
|
Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.
Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.
Gezhi Photonics Co., Ltd является профессиональным производителем и поставщиком волоконно-оптической продукции, которая широко применяется в центрах обработки данных, телекоммуникациях, CATV, FTTX, оптоволоконных датчиках и т.д.
