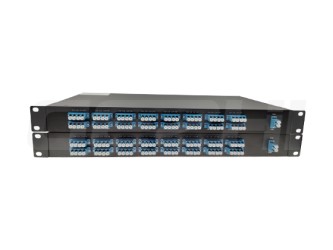

40-канальный DWDM с интерфейсом оптического адаптера LC/ UPC. Автономная 19-дюймовая стойка 1RU с мультиплексированием + демультиплексированием внутри. Канал ITU 21-59. Фильтр 1x40 DWDM представляет собой 40-канальный автономный продукт в компактной рамке 1RU, который способен к плотному мультиплексированию с разделением длин волн (DWDM) и демультиплексированию. Благодаря высокому соотношению сигнал/волокно 40-канальный фильтр DWDM идеально подходит для передачи волоконно-оптических сигналов на большие расстояния. Используйте его для мультиплексирования и передачи большого количества сигналов различных форматов — по всему двойному волокну.
|
Особенности:
|
Применения:
|
Технические характеристики:
|
Параметр |
Значение |
Единица измерения |
Комментарий |
|
|
Мин. |
Макс. |
|||
|
Входной канал |
1 |
|
|
|
|
Выходной канал |
48 |
|
доступно 32,40. 44 .48 каналов |
|
|
Расстояние между каналами |
100 |
ГГц |
|
|
|
Контрольная полоса пропускания |
-12.5 |
12.5 |
ГГц |
|
|
Точность длины волны |
-50 |
50 |
пм |
Относительно сетки МСЭ |
|
Пропускная способность 1 дБ |
0.2 (G) 0.4 (F) |
ннм |
Тип гуссиона или плоской столешницы
|
|
|
Пропускная способность 3 дБ |
0.4 (G) 0.6 (F) |
нм |
||
|
I.L |
|
4.5 |
дБ |
Наихудший случай в полосе пропускания ITU |
|
I.L UNI. |
|
1 |
дБ |
|
|
Колебания |
|
0.7 |
дБ |
Изменение потерь в полосе пропускания ITU |
|
PDL |
|
0.5 |
дБ |
Максимальное значение в полосе пропускания ITU |
|
Соседние перекрестные помехи |
25 |
|
дБ |
Наихудший случай в полосе пропускания ITU |
|
Несмежные перекрестные помехи |
30 |
|
дБ |
Наихудший случай в полосе пропускания ITU |
|
Общие перекрестные помехи |
22 |
|
дБ |
Совокупные перекрестные помехи всех других каналов |
|
Потеря при возврате |
40 |
|
дБ |
|
|
Максимальная непрерывная оптическая мощность |
|
250 |
мВт |
Максимальная входная оптическая мощность |
|
Цветовая дисперсия (CD) |
-20 |
+20 |
пс/нм |
|
|
PMD |
|
0.5 |
пс |
|
Температурные условия:
|
Параметр |
Значение |
Единица измерения |
|
Диапазон рабочих температур |
-5 ~ +65 |
°C |
|
Диапазон температур хранения |
-40 ~ +85 |
°C |
