Поставщик
|
Andor |
|
Тип сенсора
|
CMOS |
|
Интерфейс
|
usb 2.0 |
|
Разрешение
|
128x128 |

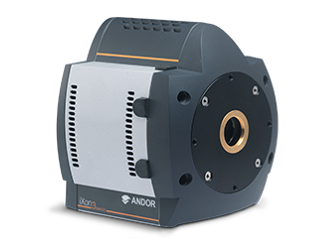

Камера iXon3 860 разработана для высокой скорости получения изображения при низком уровне освещенности, в сочетании с >500 к/с, чувствительностью на уровне одиночных фотонов и квантовой эффективностью >90%.
Термоэлектрическое охлаждение до температуры -100°C сводит к минимуму усиленный электронным умножителем темновой ток, а наибольшая среди аналогов скорость переноса по вертикали минимизирует как зарядовый шум, вызванный тактированием, так и смазывание изображения по вертикали в процессе кадрового переноса.
Основные особенности:
- Кадровая частота: 513 к/с (полный кадр)
- Термоэлектрическое охлаждение до -100°C
- Интерфейс OptAcquire
- Функция Count Convert
- Функция RealGain™
Технические параметры EMCCD камеры iXon3 860:
|
Параметр |
Значение |
|
Размер сенсора |
128 x 128 |
|
Размер пикселей |
24 x 24 мкм |
|
Емкость пикселя активной области |
160,000 e- |
|
Максимальная скорость считывания |
10 Мгц |
|
Частота кадров |
513 - 14025 к/с |
|
Шум считывания |
<1 e- с EM усилением |
|
Максимальная температура охлаждения |
-100 °C |
|
Характеристика камеры |
Описание |
|
Частота кадров: 513 к/с (полный кадр) |
Высокая кадровая частота (оптимально для задач визуализации взаимодействия молекул и адаптивной оптики) |
|
Термоэлектрическое охлаждение до -100°C |
Понижение уровня темнового тока |
|
OptAcquire™ интерфейс |
Легкая оптимизация iXon для широкого спектра различных применений. |
|
Функция Count Convert |
Сбор и предоставление данных в единицах электронов или падающих фотонов. Просмотр и обработка данных в реальном времени или после завершения измерений. |
|
Функция RealGain™ |
Выбор коэффициента усиления EMCCD непосредственно по линейной и количественной шкале. |
|
Фильтр такт-индуцированных зарядов |
Алгоритм фильтрации такт-индуцированных зарядов. Обработка сигнала в режиме реального времени или после завершения измерений. |
|
Режим кадрирования (Crop Mode) |
Специальный режим для продолжительной съемки с максимально достижимым временным разрешением |
|
Технология iCam |
Программное обеспечение для быстрого переключения времени экспозиции обеспечивает высокое качество съемки. |
|
Технология UltraVac™ |
Важно для поддержания вакуума, беспрецедентного уровня охлаждения и высокого уровня квантовой эффективности (QE) сенсора |
|
Стабильность коэффициента EM-усиления и коррекция данных с учетом смещения темнового уровня матрицы |
Важно для количественных динамических измерений. |
|
Усреднение сигнала в режиме реального времени |
Рекурсивные функции и функции кадрового усреднения для повышения отношения сигнал/шум |
|
Встроенный затвор, совместимый с креплением C-mount. (дополнительно) |
Запись изображений для определения смещения темнового уровня матрицы (регистрация изображений с закрытым затвором) |

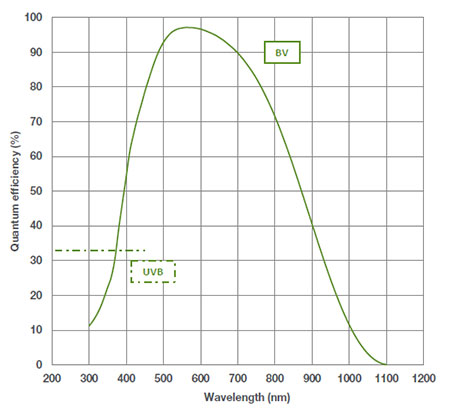

Все модели серии iXon обладают чувствительностью на уровне одиночных фотонов и квантовой эффективностью более 90%, что делает их непревзойденными в области регистрации изображений при низкой освещенности.
Камеры iXon Ultra 888: Самые быстрые в мире EMCCD камеры с высоким разрешением и обратной подсветкой.
Камеры iXon Ultra 897: Самая популярная EMCCD камера Andor. Значительное повышение скорости считывания позволяет достигнуть нового предела временного разрешения.
Камеры iXon 860: Разработаны для регистрации изображений c частотой более 500 к/с при низком уровне освещенности без использования ROI (считывания и оцифровки определенных участков изображения).

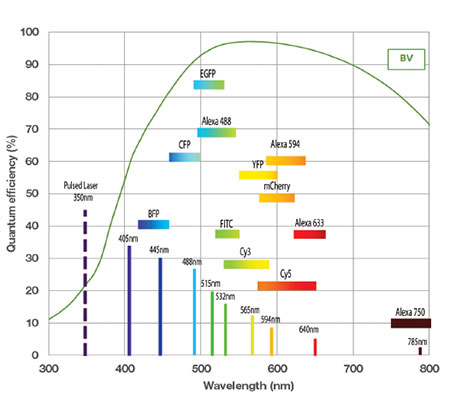

Идеально подходят для микроскопии сверхвысокого разрешения, детектирования одиночных молекул, TIRF-микроскопии, Спиннинг-диск конфокальная микроскопия (SDCM), визуализация живых клеток, флуоресцентной корреляционной спектроскопии.
Модели EMCCD камер от Andor:
|
Модель камеры |
Размер сенсора (пикс.) |
Температура охлаждения |
Размер пикселей (мкм) |
Частота кадров (к/с) |
Шум считывания |
|
512 x 512 |
-100 °C |
16 x 16 |
56 |
<1 e- |
|
|
1024 x 1024 |
-95 °C |
13 |
26 |
<1 e- |
|
|
128 x 128 |
-100 °C |
24 x 24 |
513 |
<1 e- |
Основные характеристики и преимущества камер серии iXon:
|
Характеристики |
Описание |
|
Высокая частота кадров |
Камеры серии iXon Ultra обладают в 3 раза большей частотой кадров, чем ближайшие аналоги |
|
Режим Crop Mode |
Специализированный режим для непрерывной съемки с максимально возможной частотой кадров с использованием ROI**. |
|
Технология EX2 |
Высокая квантовой эффективности в широком спектральном диапазоне, по сравнению со стандартными сенсорами с обратной засветкой. |
|
OptAcquire™ интерфейс |
Гибкая архитектура управления камерой, легкая оптимизация iXon для широкого спектра различных применений. |
|
Функция Count Convert |
Сбор и предоставление данных в единицах электронов или падающих фотонов. Просмотр и обработка данных в реальном времени или после завершения измерений. |
|
Функция RealGain™ |
Выбор коэффициента усиления EMCCD непосредственно по линейной и количественной шкале. |
|
Технология EMCAL™ |
Метод автоматической рекалибровки шкалы EM-усиления; процесс инициируется самим пользователем |
|
Стабильность коэффициента EM-усиления и коррекция данных с учетом смещения темнового уровня матрицы |
Важно для количественных динамических измерений. |
|
Минимизация ложного заряда* |
Уникальная схема синхронизация, позволяющая минимизировать число такт-индуцированных зарядов. |
|
Технология UltraVac™ |
Важно для поддержания вакуума, беспрецедентного уровня охлаждения и высокого уровня квантовой эффективности (QE) сенсора. Гарантия на вакуумную технологию: 7 лет. |
|
Фильтр случайных шумов |
Алгоритм фильтрации такт-индуцированных зарядов. Обработка сигнала в режиме реального времени или после завершения измерений. |
|
Технология iCam |
Позволяет EMCCD получать изображения высокого качества при помощи программного обеспечения для микроскопии живых клеток сторонних производителей. |
|
Режим счета фотонов |
Устранение мультипликативных шумов. Обработка сигнала в режиме реального времени или после завершения измерений. |
|
'2 в 1' (iXon Ultra 897 и 888) |
EMCCD для измерений с высоким уровнем чувствительности на большой скорости, стандартный CCD для длительного сбора данных. Работа в CCD режиме с низким уровнем шума (3 e- ) |
|
Прямой доступ к данным (iXon Ultra) |
Выходной порт Camera Link для облегчения доступа пользователя к "сырым" (необработанным) данным для обработки в режиме реального времени (идеально для задач адаптивной оптики) |
|
USB интерфейс (iXon Ultra) |
USB 3.0 (модель iXon Ultra 888) и USB 2.0 (модель iXon Ultra 897) |
* Такт-индуцированный или ложный заряд образуется в результате процесса ударной ионизации.
**ROI - Функция позволяет выбрать области изображения, которые будут записываться с максимально возможным разрешением и битрейтом, остальная часть изображения будет записываться в более низком качестве.
